110kV级油浸式有载调压电力变压器结构

　　做电网输变电项目结构配套快八年，经手的主变三维建模不下二十台，这次的ER33M-0型40MVA主变结构，是区域变电站升压改造里最常用的配置。先从安装边界说，这类主变的本体底座采用三点支撑式安装结构，底部三个绝缘支柱的中心距严格匹配户外变电站通用设备基础的预留螺栓孔位，安装时不需要额外做基础转接件，本体就位后仅需调整水平度即可开展后续母线对接作业，本体外壳到周边围栏的安全净距严格遵循110kV带电设备安全距离要求，建模时已经把外附的控制箱、放油阀、接地端子的外凸尺寸全部纳入安装包络线核算，不会出现现场安装时和周边接地网、电缆沟构件干涉的问题。

　　实际应用场景里，这类变压器主要承担110kV高压输电网到23kV区域配电网的电压转换任务，常见于县域中心变电站、工业园区专用变电站的主变位置，相比同容量的无载调压型号，带载分接开关的结构可以在不停电的状态下调整高压侧绕组匝数，适配电网负荷波动带来的电压偏移，尤其适合工业负荷占比高、昼夜电压波动幅度大的供电区域，能有效稳定中压侧输出电压，降低后端配电设备的过电压运行风险。

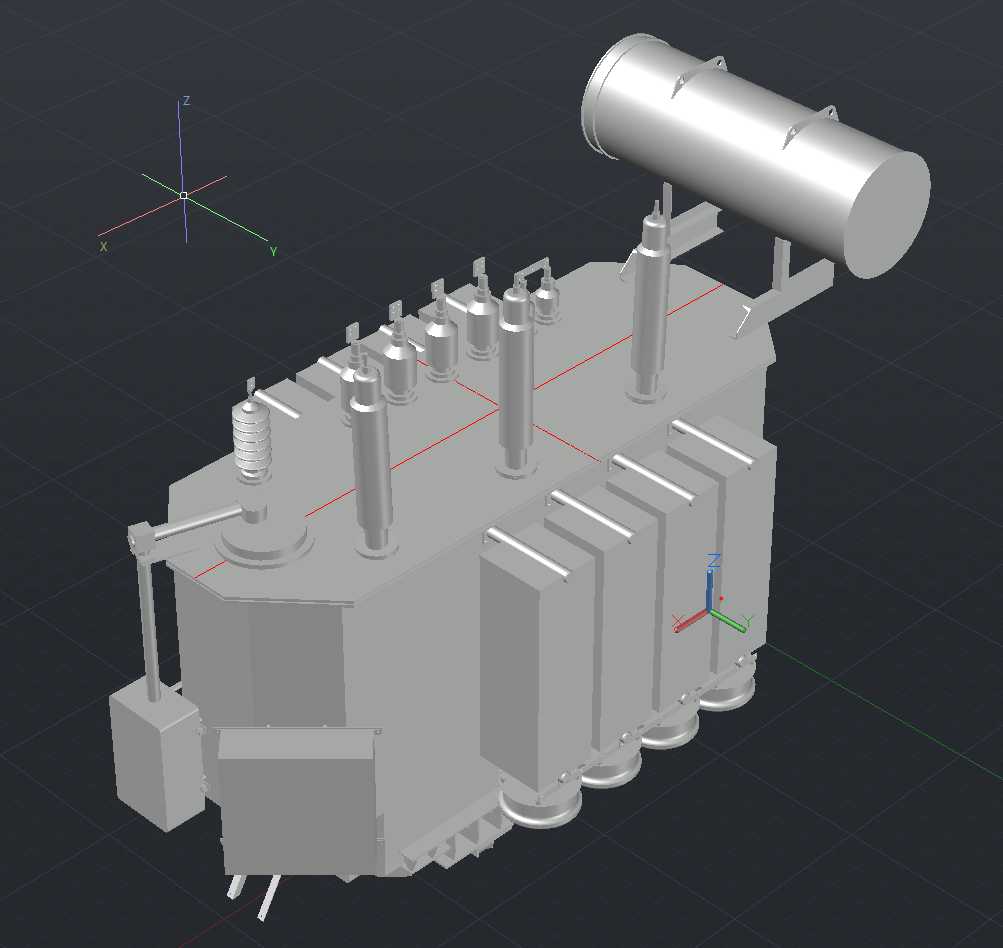

　　从功能特性上拆解，顶部横置的圆筒式结构是储油柜，也就是常说的油枕，建模时还原了其与本体油箱的连通管路、瓦斯继电器安装位、油位观察窗的结构细节，储油柜的作用是补偿变压器油因温度变化产生的体积胀缩，避免本体油箱内出现负压导致绝缘受潮，同时减少变压器油与空气的接触面积，延缓油质老化速度。本体侧面均匀排布的是片式散热器，建模时按照实际散热面积匹配了散热器的片数与排布间距，自然通风状态下就能满足额定负载下的散热需求，不需要额外加装强制风冷装置，降低后期运维的设备成本。高压侧的套管排布按照三相相序做了错位设计，保证相间绝缘距离满足高压带电作业的安全要求，低压侧套管的出线位置预留了硬母线连接的金具安装空间，方便现场搭接母线桥。

　　设计思路上，整个本体的结构采用模块化拆分建模，油箱本体、散热组件、套管、储油柜、分接开关操作机构、附属控制箱全部做了独立的零件层级划分，不管是做整体设备布置校核，还是单独拆解某个部件做检修模拟、工装设计，都可以直接调用对应子装配体，不需要重新拆分模型。油箱的加强筋排布按照实际焊接工艺做了等距布置，既满足油箱盛满变压器油后的结构强度要求，也避免了冗余加强筋带来的材料浪费，底部的放油阀位置设置在油箱最低处，方便后期运维时彻底排空箱内变压器油，顶部的注油孔、排气塞的位置也按照现场操作的空间要求做了避让，不会出现注油时工具无法操作的问题。

　　做这类主变建模的时候，最容易忽略的就是外接管路的走线位置，比如储油柜到油箱的连通管、瓦斯继电器的取样管路、温度传感器的布线槽，这次的模型里全部按照实际走线路径做了还原，在做变电站整体三维布置的时候，可以直接校核这些外附构件和周边构架的安全距离，避免现场安装时出现管路碰撞、后期运维操作空间不足的问题。另外本体侧面的有载分接开关操作机构的外凸尺寸也做了精准还原，操作手柄的转动半径范围内没有设置其他外附构件，保证现场调压操作时不会有干涉。对于做变电站土建设计、电气布置的工程师来说，这个模型的安装边界、外轮廓尺寸、接口位置都和实际设备一致，可以直接导入总装模型做碰撞检查，不需要再反复核对设备厂家的图纸资料调整尺寸，能大幅减少前期设计的反复修改工作量。
