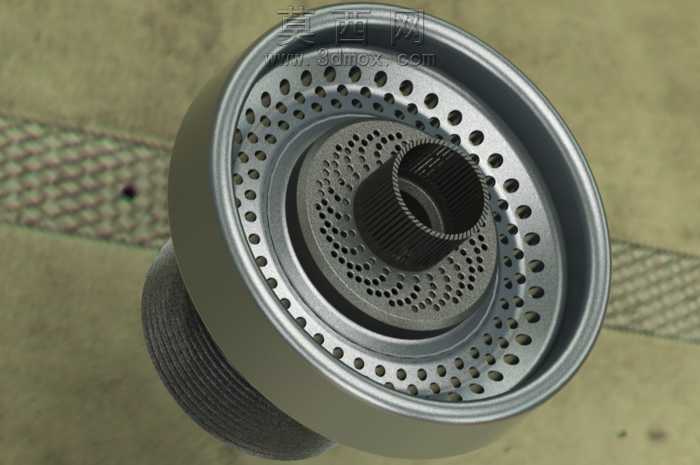

带多孔消音结构的发动机燃烧端零件

本模型采用SolidWorks完成全参数化三维建模，整体为同轴回转类嵌套结构，建模过程以旋转凸台命令为基础构建主体轮廓，针对多层环形分布的通孔结构，先绘制单排孔的截面草图完成拉伸切除，再通过圆周阵列命令按不同直径层级完成多圈孔的均匀排布，保证每一圈孔的间距、孔径参数统一规整，避免手动排布带来的尺寸误差。中心带内花键的套筒结构单独建模后通过配合装配嵌套进主体内部，花键齿形通过方程式驱动的曲线绘制齿廓，保证齿形参数符合传动配合的精度要求，外层包裹的金属壳体通过抽壳命令设定均匀壁厚，边缘处添加圆角过渡处理，消除尖锐棱角还原真实机加工零件的工艺特征。渲染阶段采用金属材质组，主体金属件赋予磨砂银灰色钢材材质，调整粗糙度参数模拟机加工后未抛光的金属表面质感，中心花键套筒部分赋予稍深的金属材质区分层级，外层织物密封部分赋予编织纹理材质，调整纹理缩放比例还原纤维编织的细密质感。场景搭建采用浅灰色哑光地面作为承载，添加两盏区域光从斜上方打光，辅以环境光遮蔽效果突出零件的层叠结构与孔洞的通透感，渲染输出时开启全局照明，让金属表面的反光自然柔和，清晰展现各层结构的装配关系。结构设计上，多层环形多孔结构可实现气流的多级缓冲降噪，中心花键结构用于与传动部件配合传递扭矩，外层壳体起到密封防护与结构支撑作用，各部件的配合间隙按照实际装配公差设定，可直接用于后续的工程图导出与3D打印验证，建模过程中所有特征均保留参数化历史记录，可根据实际工况需求调整孔径大小、孔位排布、壁厚尺寸等参数，快速适配不同型号的发动机装配需求。
