多款式泛光灯结构设计图纸方案

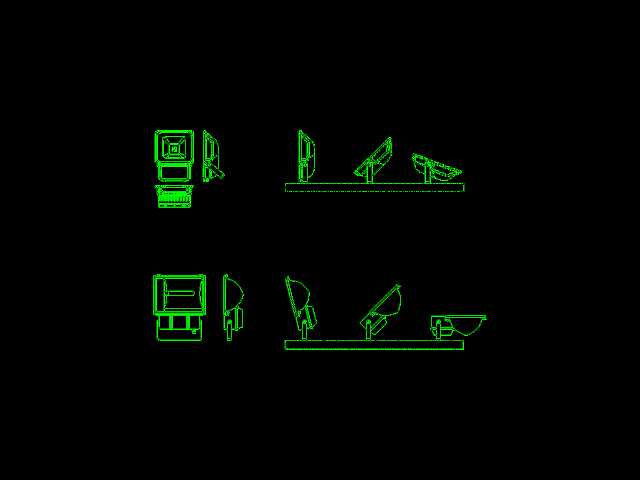

　　在工业厂区室外作业区、变电站户外场地、大型仓储装卸月台这类需要大范围无死角照明的场景中，泛光灯的选型与安装布局直接决定了夜间作业的可视条件与安全系数，很多现场电气设计人员在做配电照明系统图绘制时，往往需要对应不同安装方式的泛光灯图形符号来完成图纸标注，避免施工阶段出现灯具选型与安装方式错配的问题。这套泛光灯设计资料覆盖了壁装、支架立装、底座固定式三类常见安装形式的结构外形，同时配套了标准电气设计用的泛光灯图形符号，完全贴合电气制图的规范要求，能直接对接现场施工的图纸标注需求。

　　从结构设计逻辑来看，不同安装形式的泛光灯在结构边界上做了明确区分：壁装款式的背部预留了标准挂装孔位，安装时不需要额外定制转接支架，直接通过膨胀螺栓就能固定在混凝土墙面或者钢结构立柱上，灯体的俯仰调节角度覆盖0到90度，能根据作业面的实际位置调整照射角度，避免出现照明盲区；支架立装款式配套了高度可调的立式支架，支架底部设置了四个固定安装孔，既可以直接固定在硬化地面上，也能搭配配重底座做临时移动照明使用，适合厂区临时检修、户外施工这类需要灵活调整照明位置的场景；底座固定式款式的底座做了加厚处理，抗风等级能满足户外露天场地的使用要求，灯体的密封结构做了分层设计，能阻挡雨水、粉尘进入灯体内部，适配长期户外暴露的使用环境。在电气系统配套设计上，这类泛光灯的接线端口做了标准化预留，能直接对接常规照明配电回路，不需要额外定制转接接线端子，设计时充分考虑了现场施工的接线便利性，接线腔预留了足够的线缆弯折空间，即使是大线径的供电线缆也能顺利完成接线操作。从外形安装尺寸来看，不同款式的泛光灯安装孔位都做了统一的适配设计，同功率等级的不同安装形式灯具，接线端口位置保持一致，后期维护更换时不需要重新开孔布线，能大幅降低现场维护的工作量。

　　很多电气设计人员在做室外照明系统设计时，经常会遇到图形符号不统一、安装尺寸标注模糊的问题，导致施工方拿到图纸后需要反复确认灯具参数，拖慢施工进度，这套资料里的图形符号完全符合电气制图的标准规范，不同安装形式的灯具外形都标注了清晰的结构轮廓，能直接在CAD图纸中调用，不需要再自行绘制调整。另外在灯体的散热结构设计上，灯体背部设置了一体式散热筋结构，能在灯具长时间满功率工作时快速导出热量，避免灯体内部温度过高影响光源使用寿命，散热筋的排布方向顺着户外常见的风向设置，能借助自然风提升散热效率，不需要额外加装散热风扇，减少了后期维护的易损部件。在安装边界的设计考量上，所有款式的泛光灯都预留了足够的接线操作空间，安装时不需要将灯体完全拆解就能完成接线操作，壁装款式的挂装结构做了防脱落设计，即使固定螺栓出现松动，灯体也不会直接从安装面脱落，提升了高空安装场景下的使用安全性。支架立装款式的支架连接部位做了防滑齿结构，调整好照射角度后锁紧固定螺栓，不会因为户外大风或者长期震动出现角度偏移，保证照明区域始终覆盖预设的作业面。

　　对于做厂区配电设计、户外照明系统布局的工程人员来说，这类标准化的泛光灯结构与符号资料，能大幅提升图纸绘制的效率，同时避免因为图形符号不标准、安装尺寸不明确导致的施工错漏，从实际工程应用的角度出发，这套设计资料充分考虑了现场安装、后期维护、长期户外使用的各类实际需求，结构设计没有冗余部件，所有结构细节都对应实际使用场景中的具体痛点，比如灯体的外表面做了防静电喷涂处理，能减少户外环境下的粉尘附着，降低后期清洁维护的频率，玻璃灯罩的密封胶条采用耐老化材质，长期暴露在紫外线环境下也不会出现开裂失效的问题，保证灯具的防护等级长期稳定。
