直列四缸发动机曲柄连杆活塞组结构

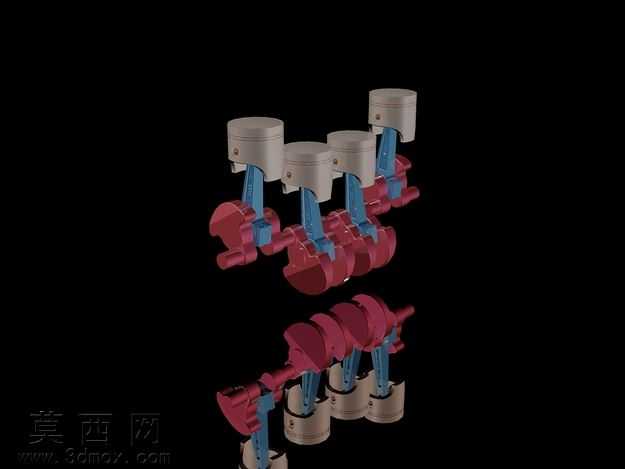

本作品为直列四缸内燃机核心动力输出组件的三维建模成果，完整还原了曲柄轴、连杆、活塞组的装配关系与结构细节。建模过程中首先依据内燃机动力传递的运动逻辑搭建整体装配骨架，确定各缸曲柄销的相位夹角为180度，保证四缸做功顺序的动平衡特性，对曲轴的主轴颈、曲柄销、平衡块结构进行精准参数化建模，平衡块的轮廓采用偏心圆弧设计，用于抵消活塞连杆组往复运动产生的惯性力，降低发动机运行振动。连杆部分采用分体式结构建模，区分杆身、大头盖、轴瓦安装位、小头衬套位的细节特征，杆身采用工字形截面设计，在保证结构强度的同时降低组件整体重量，大头与曲柄销的配合面、小头与活塞销的配合面均预留了合理的装配间隙，还原真实零部件的装配公差逻辑。活塞部分完整建模了活塞顶、环槽、裙部、活塞销座的结构，活塞顶的凹坑造型匹配燃烧室设计需求，三道环槽分别对应气环与油环的安装位置，裙部做了微椭圆型面处理，模拟真实活塞工作时的热变形适配结构。材质渲染阶段，曲轴部分采用球墨铸铁的哑光金属材质，添加细微的铸造纹理与表面氧化质感，还原铸钢零部件的真实视觉效果；连杆采用锻钢材质，表面添加轻微的机加工纹理与倒角高光，体现锻造零件的加工精度；活塞采用铝合金材质，表面做细腻的磨砂金属处理，搭配活塞销的高光合金钢材质，区分不同零部件的材质特性。整体装配采用爆炸视角与装配视角结合的展示方式，爆炸视图清晰呈现各零件的装配层级与连接关系，装配视图则完整展示组件组装后的整体形态，可直观观察曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的结构逻辑，建模过程中对所有运动副的连接位置做了结构校验，保证各零件之间无干涉，符合内燃机曲柄连杆机构的真实设计规范，可用于动力系统结构教学、组件原理演示等场景。
