卧式单级离心泵结构三维数模

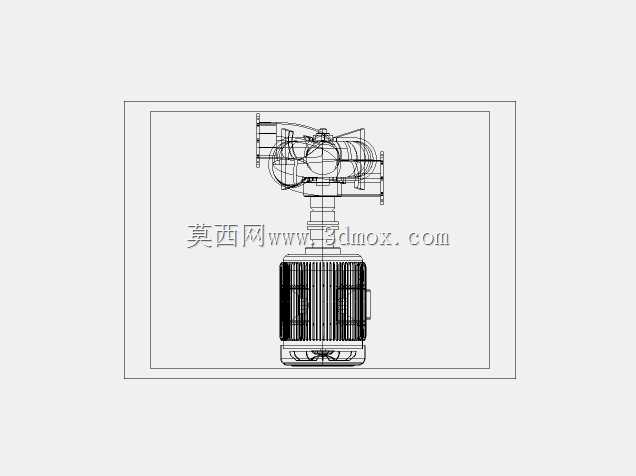

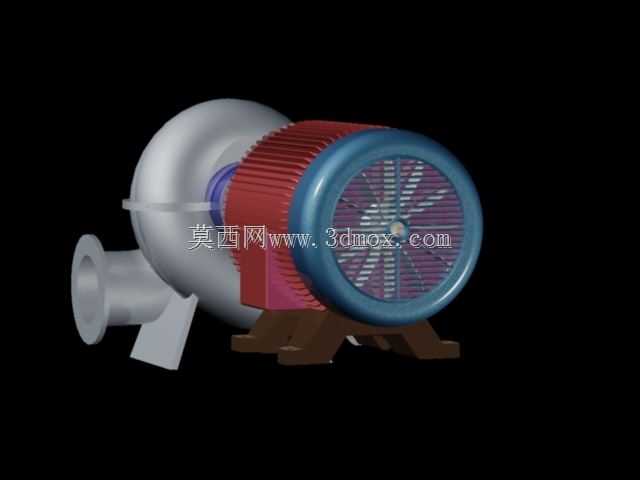

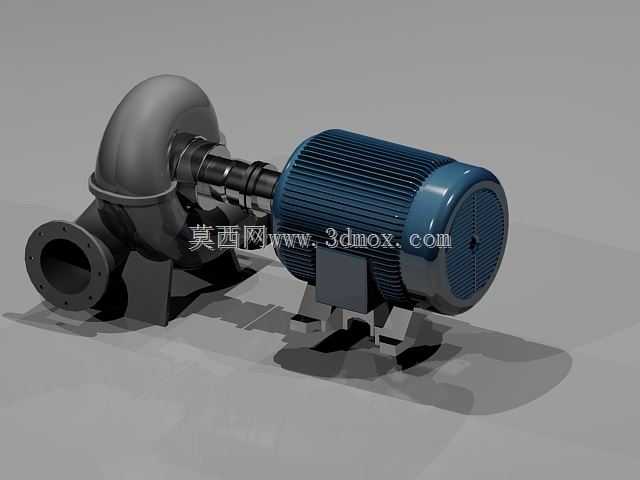

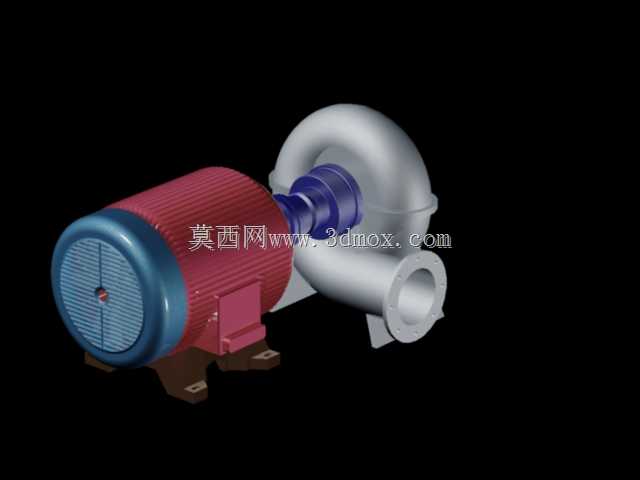

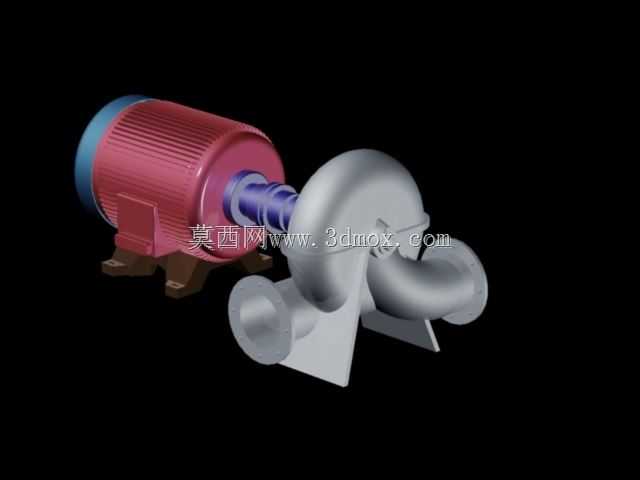

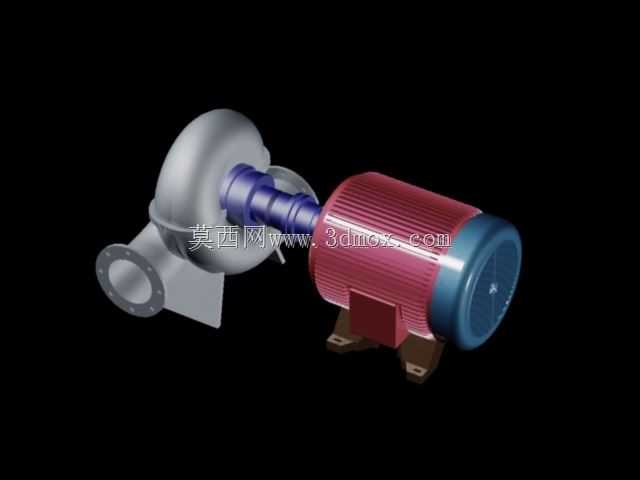

在民用供水、工业循环水系统、暖通空调管路、小型给排水场站里，这类卧式离心泵是出镜率极高的流体输送设备，日常负责将液态介质沿管路完成加压输送，匹配不同管路压损需求实现稳定的介质循环与传输。从结构设计逻辑来看，这款泵采用泵头与驱动电机直联共座的布局，省去了中间联轴器的冗余传动结构，整体轴向尺寸更紧凑，安装时不需要额外找正传动同轴度，对现场安装基础的平整度要求比带联轴器的长轴泵更低，很适合空间局促的设备间、一体化泵站内部署。泵体部分采用蜗壳式流道设计，进水口沿轴向水平布置，出水口沿切线方向向上延伸，这种流道结构能在叶轮高速旋转时，平稳将介质的动能转化为静压能，减少流道内部的水力紊流损失，日常运行的振动和噪音控制表现更好。配套的驱动部分采用散热筋结构的封闭式电机，外壳的径向散热筋能增大与空气的接触面积，配合端部的风罩与风叶，在电机运转时形成定向的散热气流，带走绕组产生的热量，保证长时间连续运行时电机温升控制在绝缘等级允许的范围内。底部的一体式铸造支座承担整个机组的承重，支座上预留的安装孔位匹配常规的混凝土基础预埋螺栓尺寸，安装时只需要核对进出口法兰的对接高度，就能快速完成管路对接，不需要额外制作过渡支架。从建模细节来看，模型完整还原了泵体的壁厚过渡、叶轮的叶片曲率、电机端盖的密封结构、支座的加强筋布局，甚至进出口法兰的螺栓孔分布都和实际工业产品的通用尺寸保持一致，做管路布局设计时，可以直接调用这个数模核对安装边界，避免后期管路施工时出现设备与管线、周边辅机的干涉问题。做设备选型校核时，也能通过这个数模直观判断泵组的检修空间是否充足，比如拆卸电机端盖、清理叶轮杂物时需要预留的操作距离，都能在三维装配环境里提前模拟确认，减少现场安装后的整改工作量。
