壳牌润滑油包装瓶三维外观结构设计

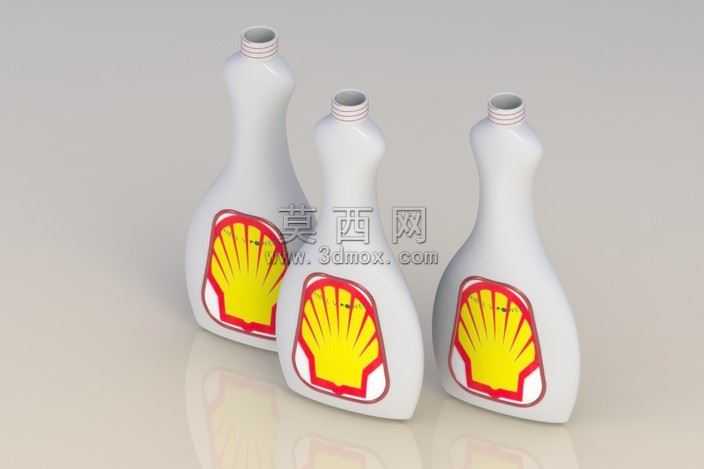

本作品为壳牌品牌润滑油包装瓶的三维建模设计成果，建模阶段围绕实际产品的外观比例与结构特征展开，首先通过草绘勾勒瓶身的侧面轮廓曲线，精准还原该款包装瓶上窄下宽、瓶身中部带有流畅内收腰线的造型特点，瓶口部分严格按照螺纹瓶口的标准尺寸进行参数化绘制，还原螺纹的牙距、牙高与瓶口密封面的结构细节，确保模型可匹配标准瓶盖的装配需求。瓶身的曲面构建采用多截面曲面混合建模方式，对瓶身正面的品牌标识贴合区域做了微弧面处理，保证后续品牌标识贴图能够自然贴合曲面，不会出现拉伸变形的问题。材质设置阶段，瓶身主体采用乳白色半哑光HDPE塑料材质，调整材质的粗糙度、反射率参数还原塑料包装的真实质感，既保留塑料材质的轻微反光特性，又避免过高反射导致的质感失真；瓶身正面的壳牌品牌标识采用多层材质叠加设计，最外层为透明UV光油层，中间为红边黄底的印刷色层，底层与瓶身材质融合，还原真实印刷标识的层次感。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮瓶身主体，勾勒瓶身的曲面轮廓，辅光源补充暗部细节避免阴影过死，顶部轮廓光强化瓶身边缘的立体感，地面设置轻微反射效果模拟光滑展示台面的视觉效果，最终渲染图清晰呈现三款不同高度规格的同系列包装瓶的造型差异，完整还原产品的外观特征。设计过程中充分考虑塑料吹塑成型的工艺特性，瓶身所有转角处均做了圆角过渡处理，避免出现尖锐棱角导致的成型应力集中问题，瓶身厚度按照实际吹塑产品的壁厚参数做了均匀化设置，保证模型结构符合实际生产的工艺要求，可用于产品外观展示、包装方案迭代、宣传物料制作等多种场景。
