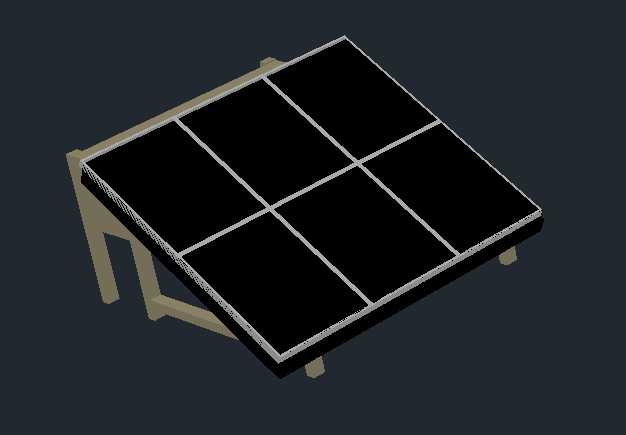

带支架式六格光伏太阳能电池板结构设计

　　在分布式光伏电站搭建、户用离网供电系统、户外临时作业供电点位布设、小型太阳能照明设施配套等场景中，带支撑支架的太阳能电池板是核心的光电转换载体，本次建模的六格拼接式电池板结构，完全围绕户外实际安装与使用需求展开设计，没有冗余的装饰性结构，所有几何特征都服务于安装便捷性、结构稳定性与光电转换效率的平衡。从实际使用逻辑来看，这类支架式电池板不需要额外定制复杂的安装基座，可直接放置在平整的屋顶、户外空地、临时作业平台表面，支架的支腿高度经过适配性设计，既保证电池板背面有足够的空气流通间隙，避免长期工作时积热导致转换效率衰减，也能让板面与水平面形成合适的倾角，匹配大部分中纬度地区的太阳高度角，减少安装时额外调整倾角的工作量。

　　设计过程中首先确定了板面的六格电池片排布逻辑，单块电池片的分隔边框采用等宽凸起结构，一方面是对每片电池单元形成物理防护，避免运输、安装过程中边角磕碰导致电池片隐裂，另一方面凸起的边框可以在雨天引导板面水流顺着分格间隙快速排出，减少积水、积灰在板面的残留，降低日常清洁维护的频次。板面整体采用矩形规整构型，边缘做了微小的倒角处理，避免尖锐边角在安装搬运时划伤作业人员，边框的厚度经过结构强度校核，在满足自身抗风载、雪载要求的前提下，尽可能控制整体重量，方便单人完成搬运与架设。

　　配套的支架采用框架式支腿结构，前后支腿做了高度差设计，自然形成板面的安装倾角，支腿与板面框架的连接位置设置在板面受力均匀的点位，避免长期受力导致板面边框变形，支腿底部做了加宽的接触面，放置在普通硬化地面、屋面防水层表面时不会出现局部压强过大压损基面的问题，同时也能提升放置状态的稳定性，在常规风力作用下不会出现滑移、倾覆的情况。从安装边界尺寸来看，整体结构的外轮廓尺寸适配常规户用光伏系统的单块组件安装预留空间，支腿的外伸范围没有超出板面投影过多，在多块组件并排布设时不会出现支腿互相干涉的情况，组件之间可以紧密排布，提升单位面积的场地利用率。板面的接线端预留位置设置在边框的下侧隐蔽位置，既不会影响板面的整体平整度，也能避免雨水顺着接线位置渗入组件内部，同时方便布线时线缆顺着支架支腿向下引接，减少线缆外露的长度，降低线缆老化、被外力破坏的概率。建模过程中对所有配合位置做了公差适配，支架与板面的连接位预留了标准紧固件的安装间隙，实际生产组装时不需要二次扩孔或打磨，能够直接完成装配，支腿的结构采用等截面型材构型，方便加工下料时统一裁切规格，减少生产过程中的材料损耗。

　　不同于固定式安装的光伏组件，这款带支架的电池板可以根据使用需求灵活移位，比如户外露营临时供电、野外作业点位临时供电、应急救灾场景的临时供电点位，都可以快速架设、快速收纳转移，不需要做永久的基础固定，适配多种非永久安装的使用场景。结构设计时也考虑了长期户外使用的耐候性需求，所有外露的结构件都采用规整的几何面，没有容易积灰积水的凹槽死角，减少长期使用时的污渍堆积，降低腐蚀风险，板面的分格设计也让单块电池片出现故障时，可以单独更换对应单元，不需要整体报废整个组件，降低后期的维护成本。在结构强度校核层面，板面边框的截面尺寸能够承受常规户外的积雪压力与风压，支腿的受力角度经过优化，在板面承受额定载荷时，支腿的弯曲应力控制在材料许用应力范围内，不会出现支腿弯折、板面塌陷的问题，整体结构的重心落在支腿围成的支撑面中心位置，即使在有一定坡度的平整地面放置，也能保持稳定的支撑状态，不会出现重心偏移倾倒的问题。
