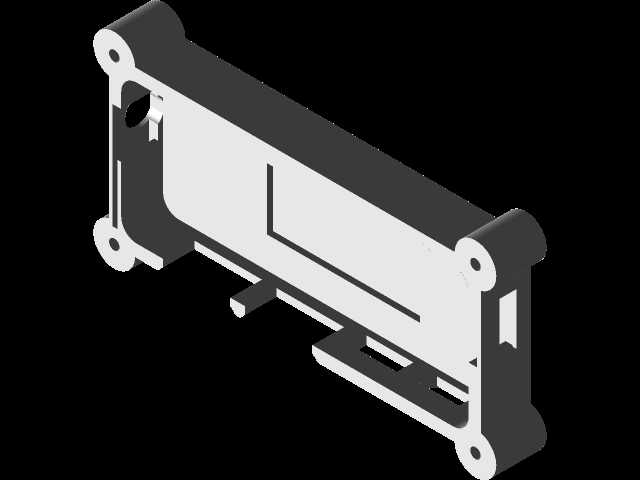

双USB多接口移动电源外壳结构设计

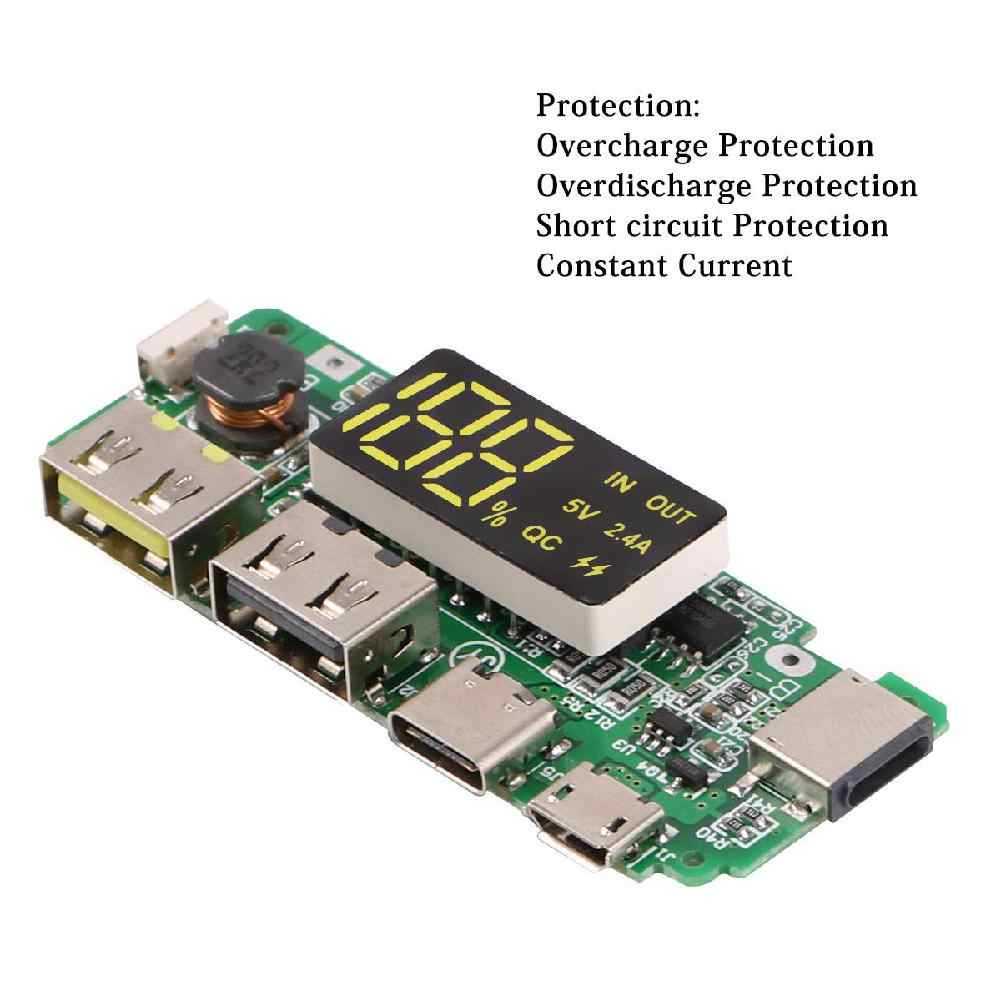

　　在消费电子配套结构件的设计场景中，移动电源外壳作为承载内部电芯、电路保护板、接口组件的核心防护结构，其设计合理性直接决定成品的装配效率、使用可靠性与握持手感。本次设计的外壳适配双USB 5V 2.4A输出方案，同时兼容Micro、Type-C、Lightning三种输入接口，专门针对18650圆柱电芯的排布做了内部腔体优化，能满足日常随身充电设备的结构防护需求。

　　从实际应用场景出发，这类外壳主要面向民用随身充电产品，日常使用中会面临口袋、背包内的摩擦挤压，偶尔的跌落冲击，以及插拔接口时的侧向受力，因此结构设计时首先对壳体的壁厚做了均匀化处理，整体壁厚控制在1.8mm，既保证足够的结构强度，又不会过度占用内部空间，避免整机重量超标。壳体上下盖采用卡扣加超声线的配合结构，卡扣分布在壳体四周边缘，间距控制在15mm以内，超声线设计为三角形截面，高度0.3mm，装配后既能实现紧密扣合，又能保证接缝处的平整度，不会出现刮手的毛边问题。

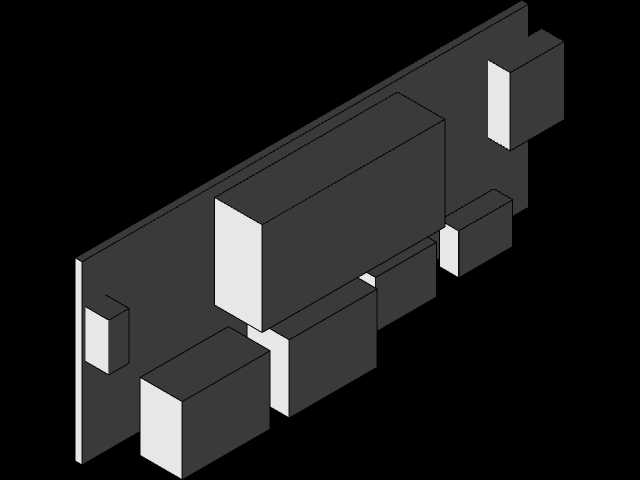

　　内部腔体的设计完全围绕18650电芯与PCB板的安装边界展开，电芯仓设置了两道平行的限位筋，筋位高度2mm，刚好卡住两节并联18650电芯的圆柱侧面，防止电芯在壳体内晃动移位，电芯与PCB板之间预留0.5mm的绝缘间隙，避免组装过程中电芯表皮被板边毛刺划伤造成短路风险。接口位置的开孔做了精准对位，每个接口周围都设计了0.2mm的凸台限位，装配时PCB板的接口端可以直接卡在凸台内，不需要额外做定位治具就能保证接口与外壳开孔的同轴度，避免出现插头插偏、插不到位的问题。

　　考虑到用户握持的实际体验，外壳的四个边角都做了R3.5的圆角过渡，侧面边缘做了0.8mm的倒角处理，握持时不会有硌手的棱角感。壳体表面预留了晒纹处理的余量，不需要额外做喷涂处理就能实现细腻的磨砂触感，同时能减少日常使用中指纹、划痕的残留。输出端的两个USB接口之间预留了12mm的间距，即使同时插两个体积较大的U盘式充电头，也不会出现互相干涉的情况，输入端的三个接口集中排布在壳体的同一侧，方便用户在不同线材场景下都能快速找到充电口，不需要翻转设备寻找接口。

　　在安装边界的考量上，外壳的整体外形尺寸控制在长102mm、宽62mm、厚23mm的范围内，刚好能容纳两节18650电芯加上常规的2.4A双输出PCB板，整体体积和常规卡片式钱包相当，方便放入牛仔裤口袋或者小型挎包中。壳体内部还预留了电量指示灯的导光柱安装位，导光柱采用卡扣式固定，不需要打胶就能牢牢固定在壳体上，指示灯位置对应外壳表面的四个小圆孔，充电时可以清晰显示剩余电量，同时不会出现漏光问题。

　　结构设计过程中还充分考虑了注塑生产的工艺性，所有筋位的脱模斜度都控制在1.5度以上，没有出现倒扣、薄钢的结构，壳体表面没有突兀的浇口痕迹，浇口设计在壳体内侧的卡扣位置，组装后完全被遮挡，不会影响外观质感。上下盖装配后整体的错位量控制在0.1mm以内，接缝均匀，不会出现一边缝大一边缝小的装配问题。针对跌落测试的要求，壳体的四个边角内侧都做了加厚的防撞筋，即使从1.2米高度自由跌落到水泥地面，也不会出现壳体开裂、内部电芯移位的问题，能有效保护内部电路与电芯的安全。

　　另外，壳体的侧面还预留了按键的安装位，按键采用悬臂梁结构，按压力度控制在2-3N，按压行程0.8mm，手感清晰不会出现卡键问题，按键周围的间隙控制在0.15mm，既保证按键能灵活活动，又不会让灰尘、毛发等杂物进入壳体内部。整体结构没有多余的装饰性设计，所有结构特征都服务于装配可靠性、使用便利性与防护性能，完全满足民用消费级移动电源的量产装配要求，不需要做过多的结构修改就能直接开模生产。
