坚固外壳12V60Ah锂离子储能电池组结构

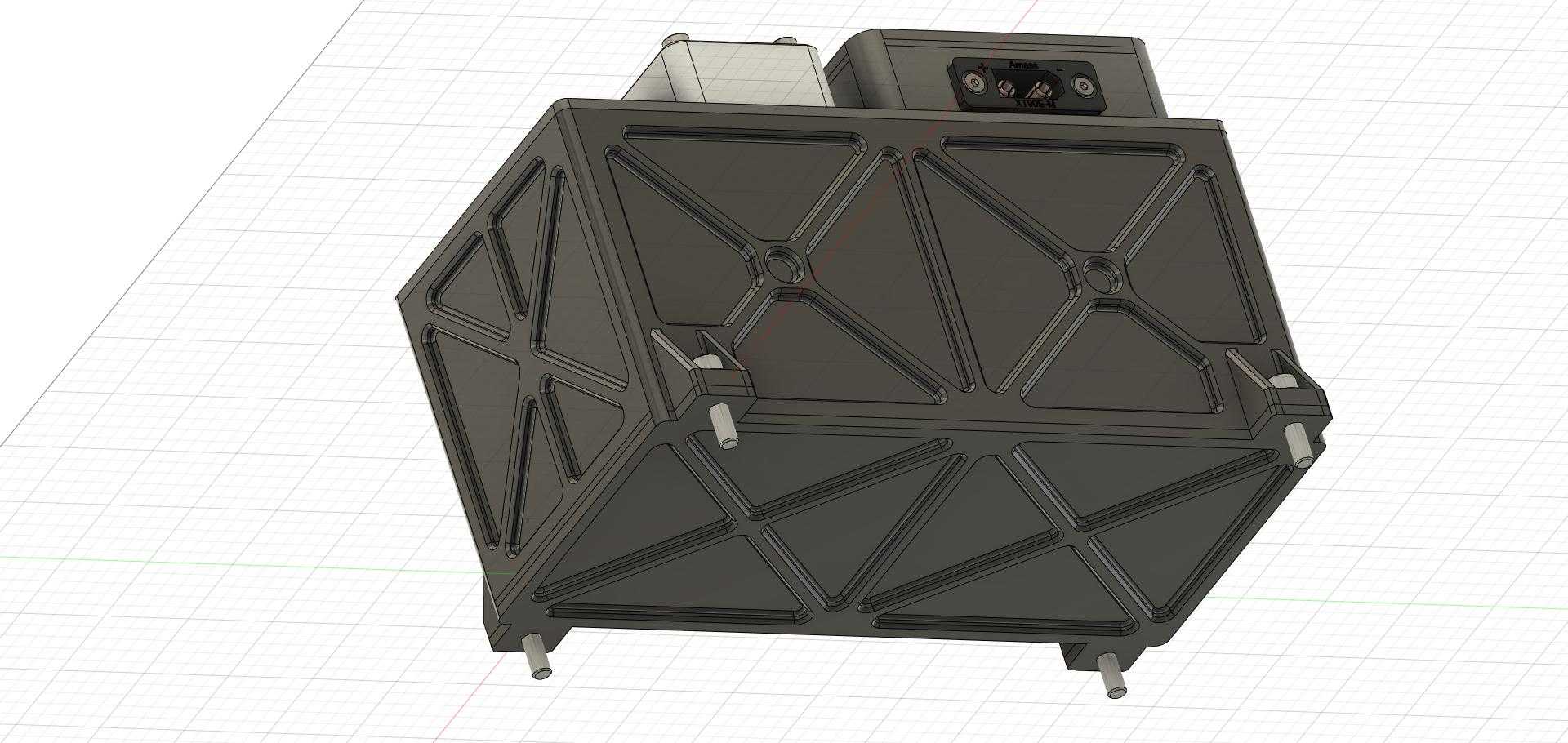

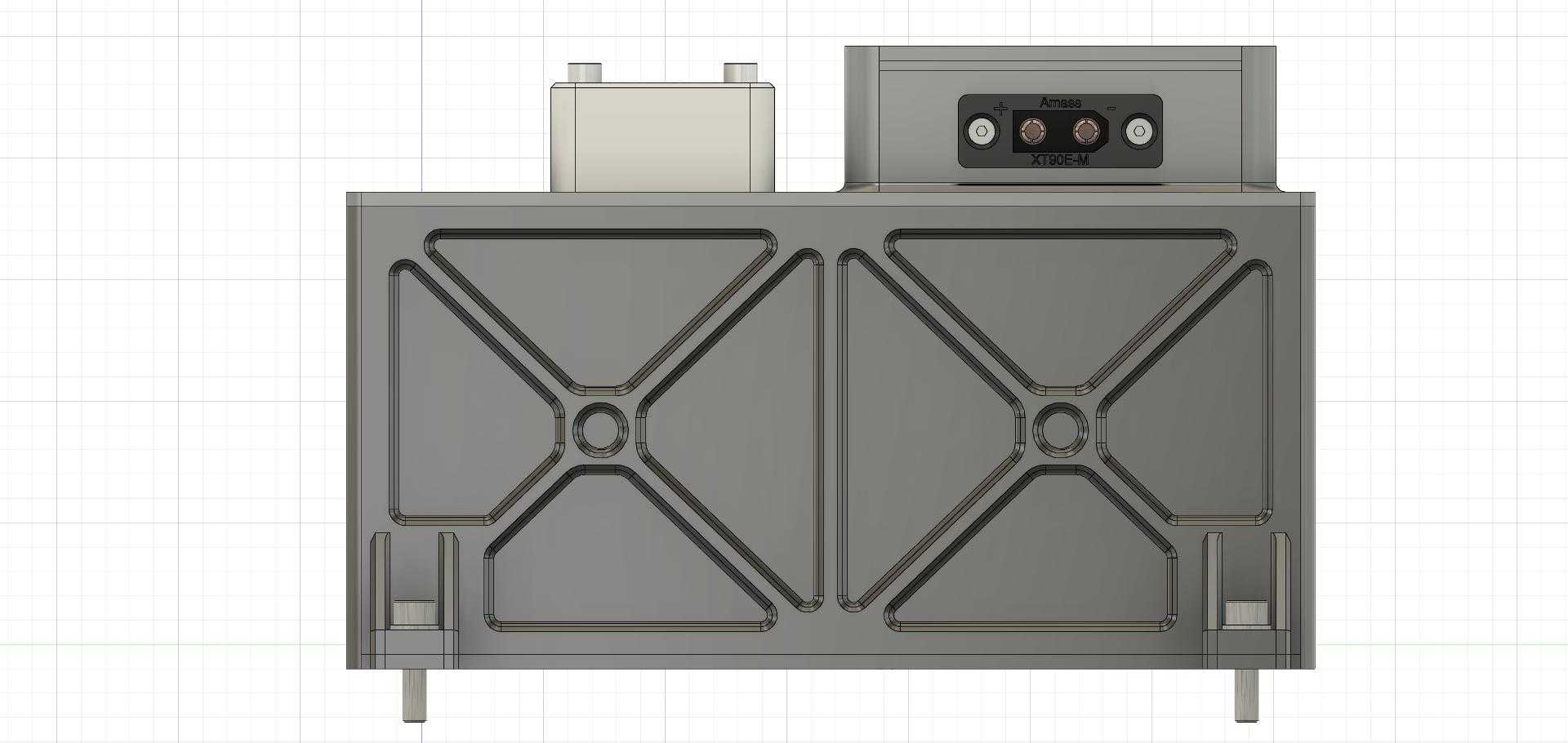

　　这款12V60Ah锂离子电池组的结构设计，首先围绕户外离网储能、小型移动作业设备供电、备用应急电源这类实际应用场景展开，区别于常规消费类软包电池的轻薄设计，整套结构优先考虑复杂工况下的抗冲击、防磕碰需求，外壳主体采用带加强筋的硬质壳体结构，侧面交叉分布的X型加强筋并非装饰性设计，是通过有限元受力分析后排布的受力强化结构，能够在侧面受到挤压、跌落冲击时分散应力，避免壳体变形挤压内部电芯模组，保障电芯排布空间的结构稳定性。

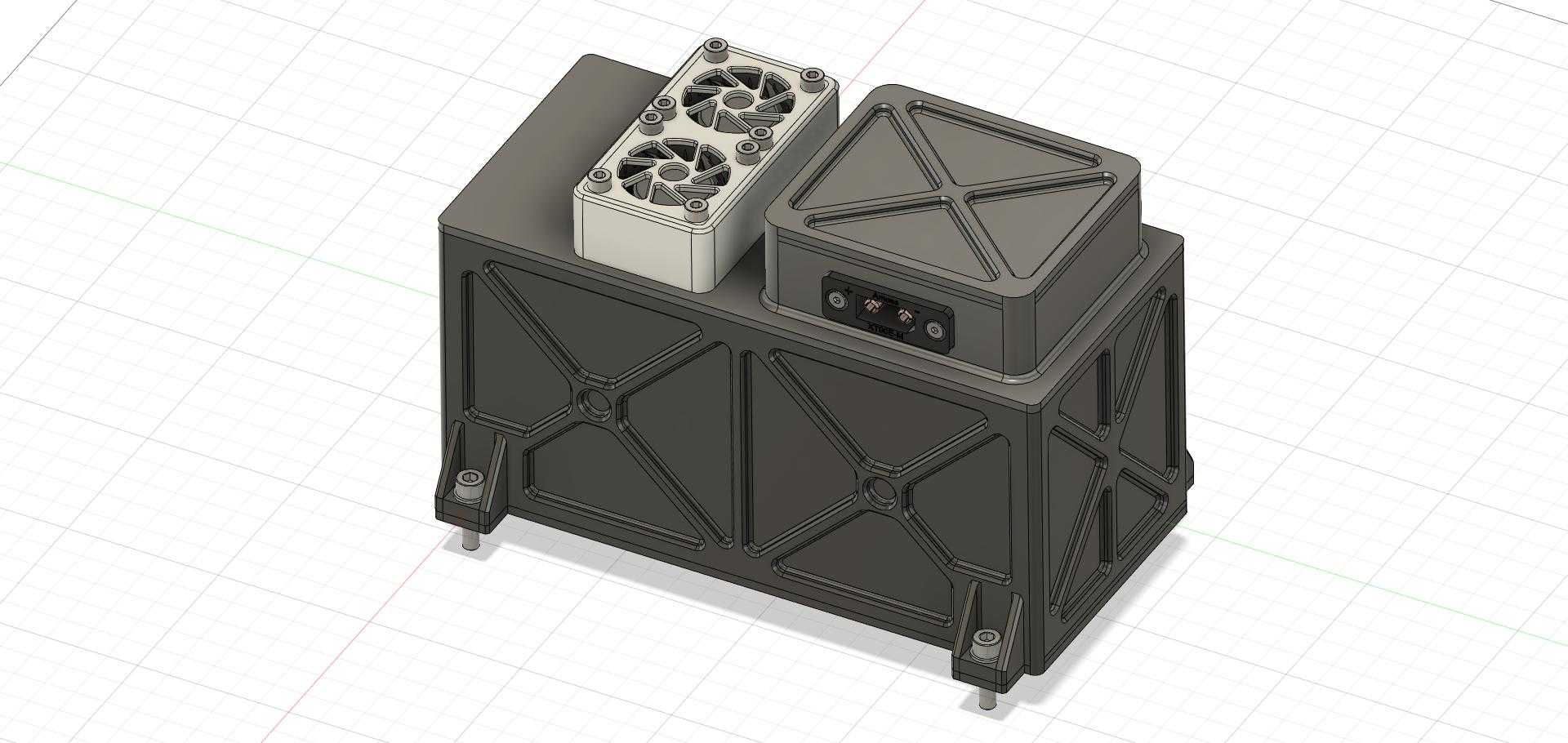

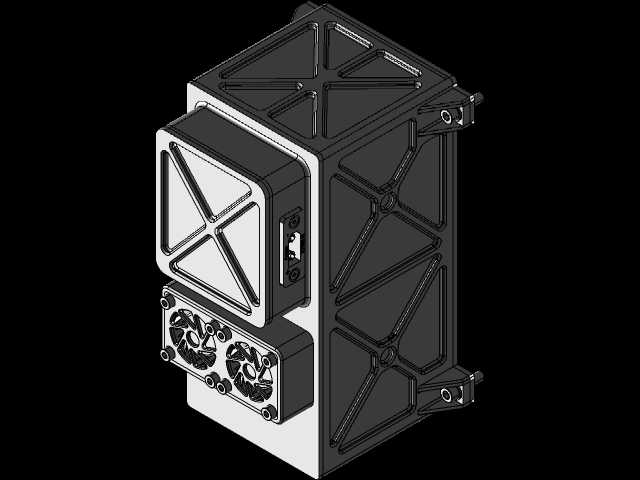

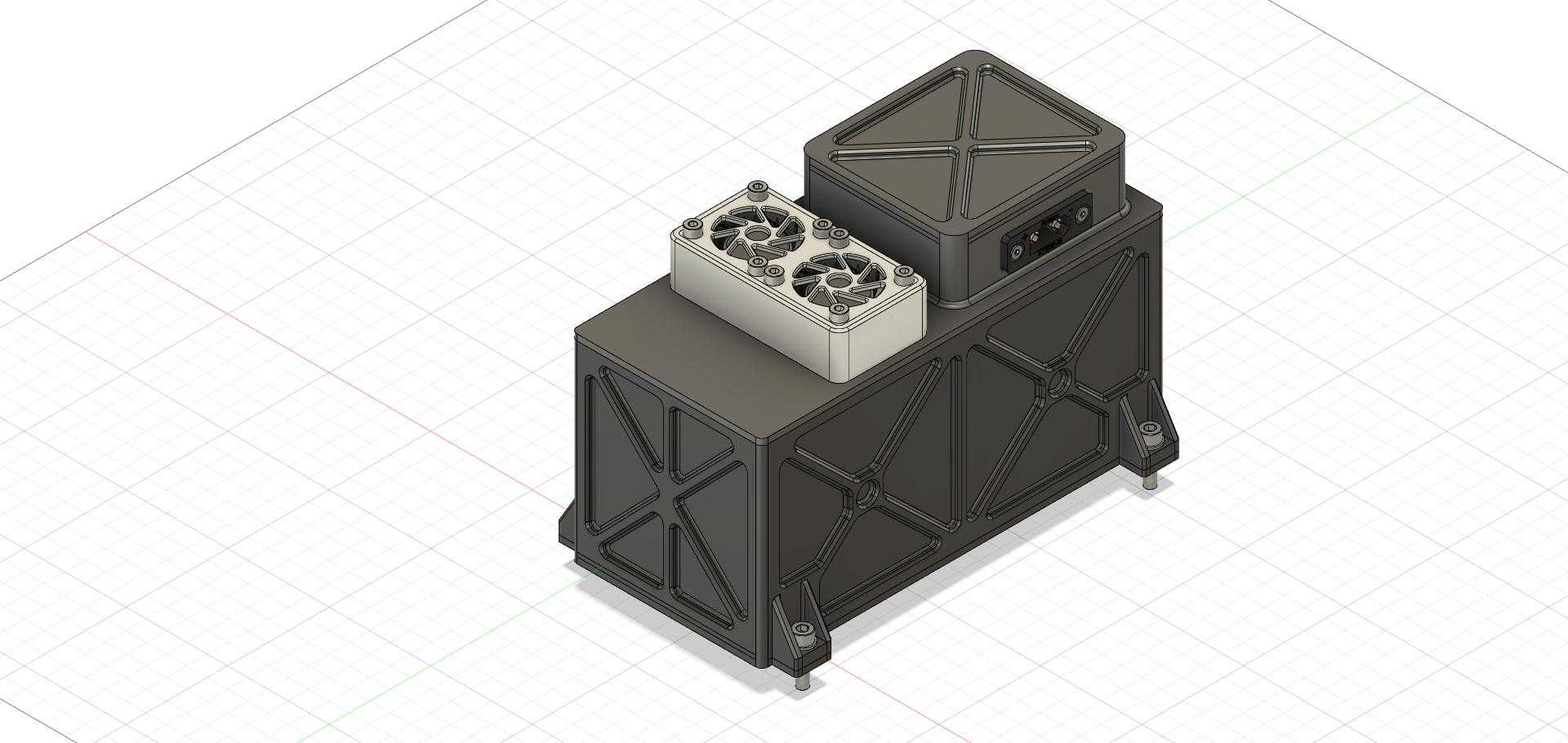

　　顶部集成的双风扇散热模块，对应大电流持续充放电场景下的热管理需求，风扇直接对准电芯组上方的导热风道，能够将充放电过程中电芯产生的热量快速导出，避免高温环境下电芯性能衰减，相邻的密封接线舱做了下沉式设计，接线端子内嵌在舱体内，外部带防护盖结构，能够减少户外使用时灰尘、溅水对接线端的侵蚀，降低接线松动、短路的风险。整套结构的安装固定点设计在壳体底部四个角位，采用带减震衬套的支脚结构，支脚预留了标准安装孔位，既可以通过螺栓直接固定在设备机架的安装平面上，也可以适配减震底座安装，支脚的高度预留了底部走线空间，方便大电流供电线缆从壳体下方排布，避免线缆外露被剐蹭破损。

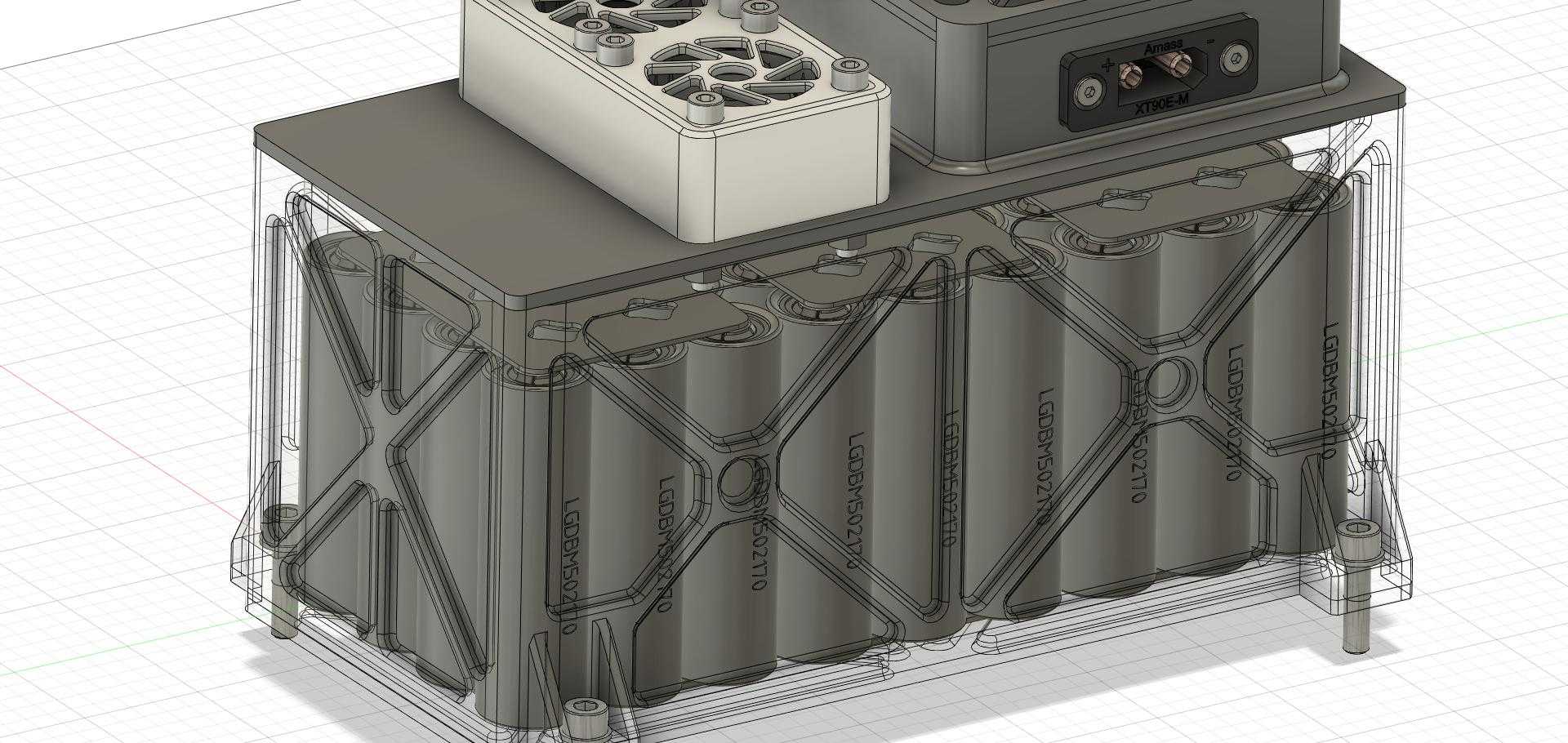

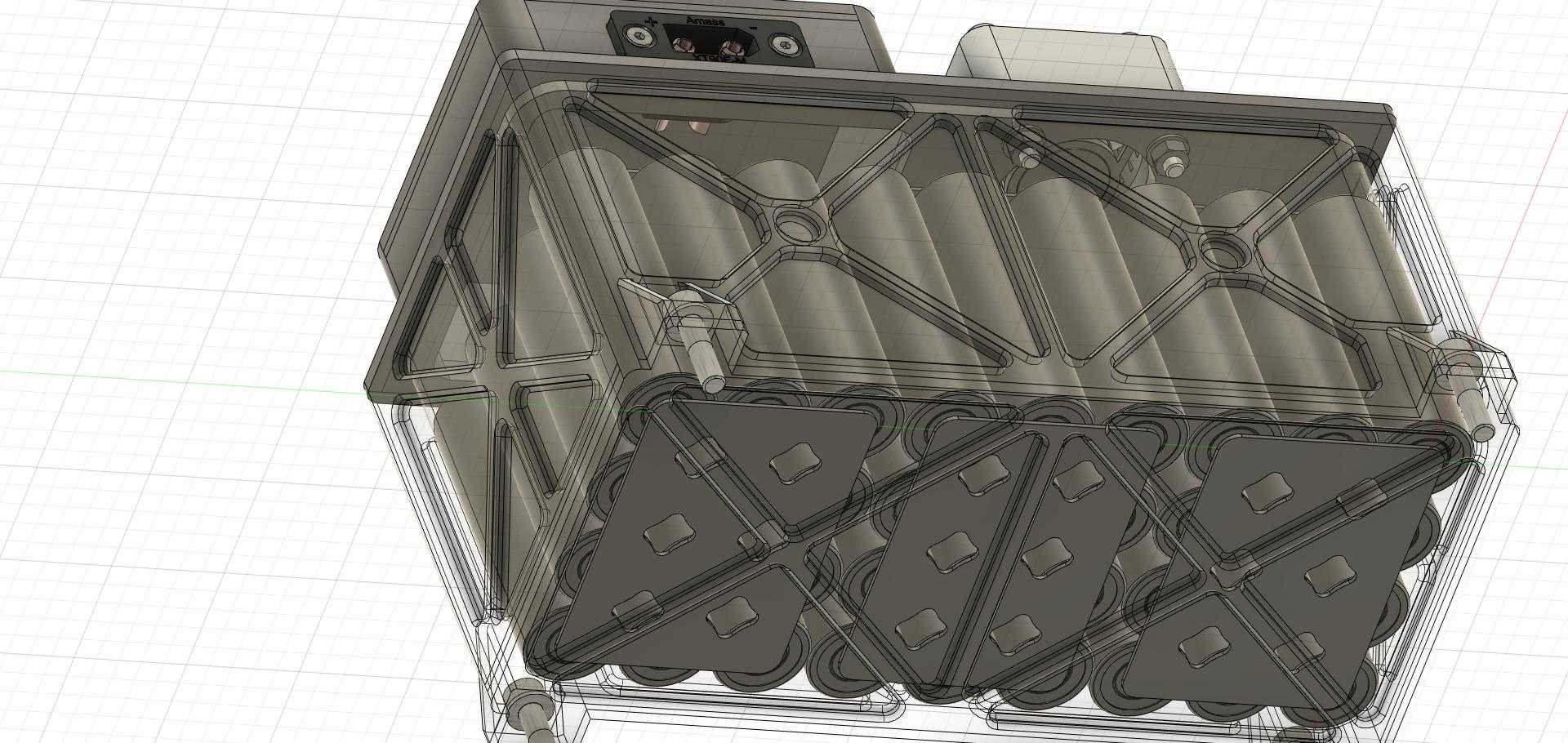

　　从设计思路上看，整套结构优先保障电芯的排布空间，内部电芯采用LG M50 2170电芯成组，模组排布时预留了均匀的膨胀间隙，避免电芯循环充放电过程中膨胀挤压造成的模组变形，壳体内部预留了BMS保护板的安装位，靠近接线舱的位置方便采样线束、动力线束的连接，减少线束长度带来的压降损耗。外壳的边角全部做了圆角过渡处理，没有尖锐的直角结构，一方面是减少生产过程中的应力集中，避免注塑或者钣金加工时的开裂问题，另一方面也能减少安装、搬运过程中磕碰造成的壳体破损，顶部的两个舱室盖板都做了密封胶条的安装槽位，能够满足基础的IP防护等级要求，适配户外移动使用的场景。

　　作为储能供电单元，这套电池组的结构设计没有追求过度的轻量化，而是平衡了结构强度、散热性能、安装便利性三者的关系，底部支脚的安装孔位间距参考了常规小型储能设备、移动作业机器人、户外监测设备的通用安装尺寸，不需要额外做转接支架就可以直接适配安装，壳体侧面没有额外的突出结构，能够在紧凑的设备舱内紧密排布，提升空间利用率。散热风扇的供电直接从电池组内部取电，搭配温控开关实现按需启停，不需要外部额外提供散热供电线路，简化了外部接线的复杂度，接线舱内预留了通讯接口的安装位，可以扩展BMS数据通讯功能，方便上位机实时监测电池组的电压、温度、剩余电量参数。整套结构的拆分设计也考虑了后期维护的便利性，顶部散热模块、接线舱盖板都可以单独拆卸，不需要拆开整个主壳体就可以完成风扇更换、接线检修、保护板调试的操作，主壳体的上下盖采用螺栓连接，接缝处的密封槽连续无断点，能够保障壳体拼接后的防护性能，内部电芯模组的固定支架和主壳体做了限位结构，不需要额外打胶就可以限制模组的窜动，减少长期震动环境下模组移位的风险。
