罗克韦尔PowerFlex525交流变频器结构

　　在工厂产线改造、输送线配套、小型风机水泵调速这类常规工业电控场景里，低压交流变频器的选型和安装一直是结构设计、电气设计人员绕不开的环节，PowerFlex525作为艾伦-布拉德利面向通用工业场景推出的紧凑型交流传动产品，其三维结构的还原能给电控柜布局、设备集成设计提供非常直观的参考。从实际工程应用来看，这类紧凑型变频器常被安装在小型设备的电控柜内、壁挂式控制箱里，或是直接就近布置在被控电机旁的现场操作位，适配0.4kW到11kW左右的低压三相异步电机调速需求，覆盖输送辊道、小型搅拌装置、恒压供水辅泵、包装线辅传动这类对安装空间有严格限制的场景。

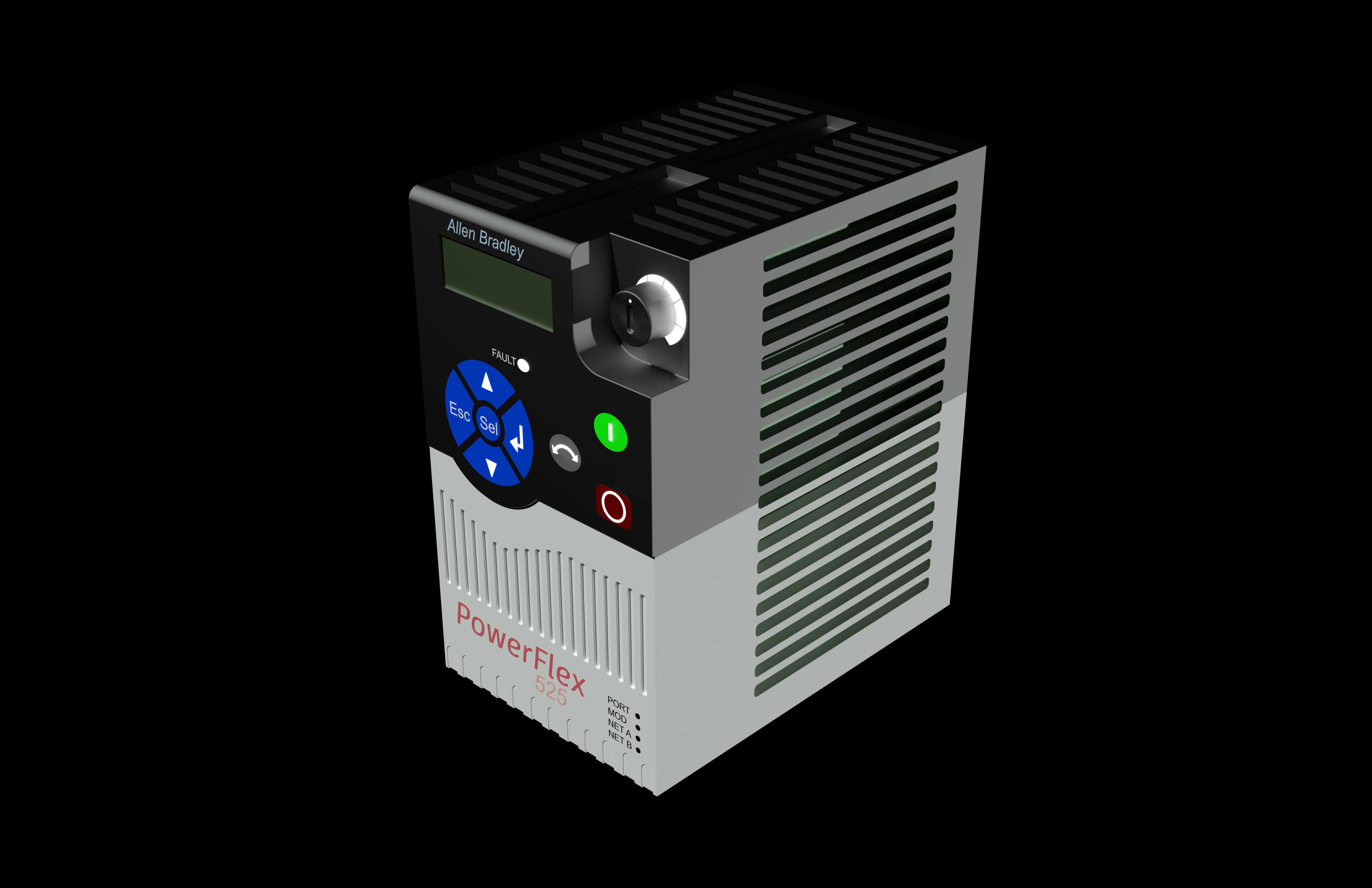

　　从产品功能对应的结构设计来看，这款变频器的正面操作区域做了分区布局，上方是嵌入式的状态显示段码屏，能实时输出运行频率、故障代码、电流参数这类核心运行信息，屏幕下方集成了带方向标识的导航操作按键组，配合旁边的绿色启动按钮、红色停止复位按钮，不需要外接操作面板就能完成本地参数调试、启停操作，按键区域做了轻微的凹陷防护，避免现场误触。操作区旁的电位器旋钮做了防滑齿纹设计，方便操作人员戴劳保手套时也能精准调节频率给定，旋钮旁的状态指示灯采用内嵌式设计，不会因为现场磕碰出现损坏。

　　设备的散热结构设计完全贴合紧凑型传动产品的热管理需求，机身侧面做了通长的竖向格栅散热槽，从机身下部进风、上部出风形成自然对流风道，配合内部铝制散热基板的热量传导，在额定负载下不需要额外加装强制风冷风扇就能满足温升要求，减少了现场运维的易损件更换频次。机身下部的端子区域做了内凹式布局，强电动力端子、弱电控制端子之间预留了足够的安全电气间隙，接线完成后可以加装配套的端子防护盖，避免现场施工、运维时误触带电部位，同时端子区域的标识采用模压刻印方式，不会因为长期积灰、擦拭出现标识模糊的问题。

　　从安装边界的设计细节来看，这款变频器支持标准DIN导轨卡扣安装，也支持底部螺丝固定安装，两种安装方式的定位孔位、卡扣位置都在三维结构里做了精准还原，设计人员在做电控柜布局时，可以直接参考模型的外形轮廓预留安装空间：设备左右两侧需要预留至少25mm的散热间隙，上下方预留至少50mm的走线、通风空间，避免多台设备紧密安装时出现散热不畅导致的过温降容。机身正面的操作区域突出高度控制在合理范围内，不会因为面板突出过多影响柜内其他元件的布置，设备整体的重心偏下，壁挂安装时不会出现头重脚轻的固定应力问题。

　　在做设备集成设计时，这款变频器的结构细节还原能帮设计人员提前规避很多安装干涉问题：比如侧面散热槽的位置不能紧贴线槽、走线架，避免遮挡风道；正面操作面板前方不能布置其他遮挡元件，要预留出至少100mm的操作空间，方便参数调试、故障复位时的操作；机身底部的电缆进线位置要和柜内的走线槽对齐，减少动力线、控制线的弯折半径，符合电气施工的布线规范。另外模型还原了机身表面的品牌标识、型号印刷位置，在做设备外观渲染、成套设备出厂效果图制作时，能直接复用这些细节，不需要额外做贴图处理，提升成套设备方案的展示真实感。

　　对于做三维建模学习、电控柜标准化设计的从业者来说，这款模型的结构拆分逻辑也很有参考价值：从前面板的按键、指示灯布局，到中框的散热筋结构，再到底座的安装卡扣、端子固定位，每一处结构都对应实际生产加工的工艺要求，没有冗余的设计特征，所有的圆角、拔模角度都符合注塑件的生产工艺，能帮初学者理解工业电气产品的结构设计逻辑，避免建模时出现不符合生产工艺的不合理特征。
