TB6600步进电机驱动控制模块结构设计

　　在小型自动化设备、桌面级数控装置、3D打印运动轴、教学实验平台这类需要精准步进控制的场景里，TB6600这类驱动模块是连接主控单元与步进电机的核心中间部件，很多做非标设备结构设计的工程师，在做电控仓布局、安装位预留的时候，都需要精准的模块三维结构来做干涉校验，避免后期装机出现接线空间不足、安装孔位错位、散热间隙不够的问题。

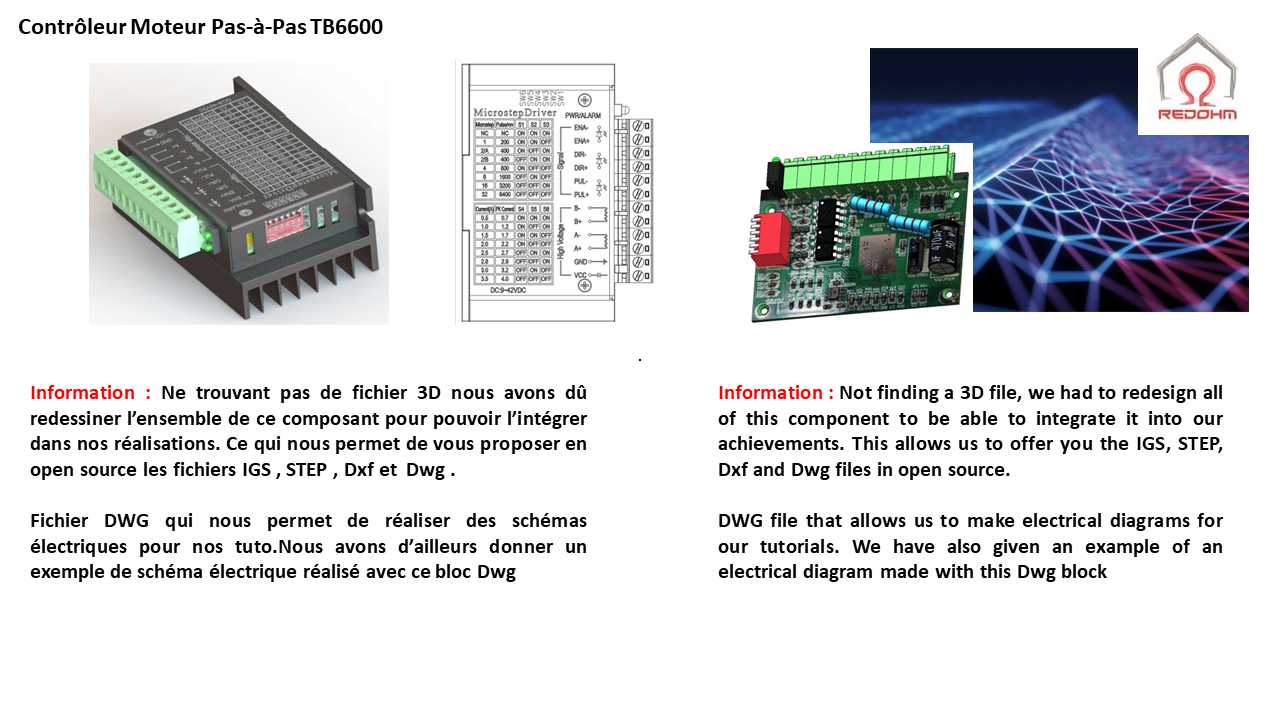

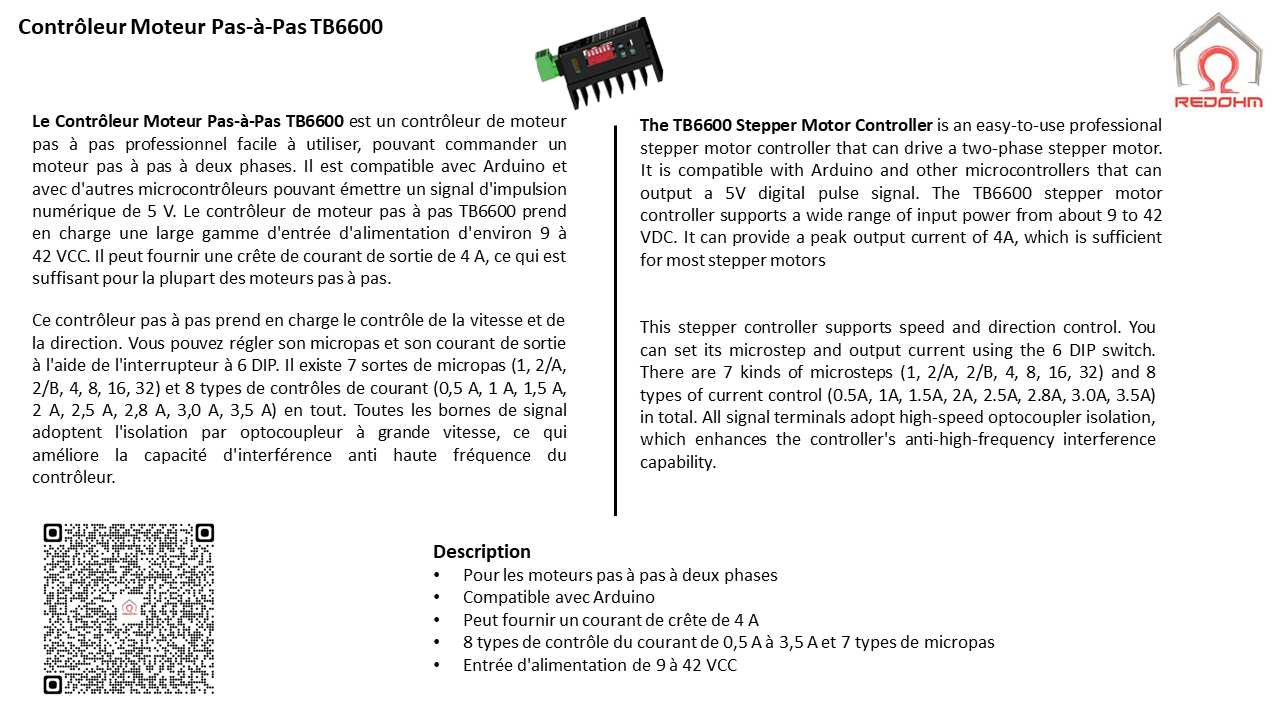

　　从实际使用的功能逻辑来看，这款驱动模块的核心作用是接收主控端发出的脉冲、方向信号，将弱电控制信号转换为足以驱动两相步进电机的功率输出，支持9-42V宽范围直流供电，峰值输出电流可达4A，能够适配市面上绝大多数42、57系列两相混合式步进电机，满足小型滑台、传送带、雕刻机进给轴这类负载的驱动需求。模块自带5V脉冲信号兼容能力，可以直接对接Arduino、各类PLC运动控制单元、运动控制卡的IO输出，不需要额外做电平转换电路，大幅简化了电控部分的接线复杂度。

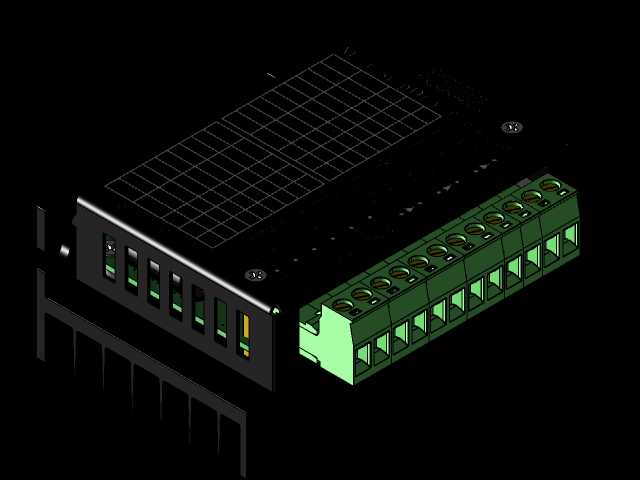

　　做这款模块的结构设计时，首先要考虑的是实际装机的安装边界：模块主体采用长条形塑壳加底部散热鳍片的结构，接线端子全部布置在模块同一侧的两端，一端是电源、电机绕组的强电接线端，采用绿色插拔式接线端子，方便大电流线路的拆装维护；另一端是脉冲、方向、使能的信号接线端，同样采用插拔式端子，避免弱电信号受强电干扰。模块侧面预留了细分设置、电流设置的拨码开关位置，设计时要给拨码操作预留足够的手指操作空间，不能让安装位旁边的结构件挡住拨码，导致后期调试时无法调整参数。

　　散热结构是这款模块设计里不能忽略的部分，因为步进驱动在持续带载运行时，功率管会产生不小的热量，所以模块背部的散热鳍片是突出于主体壳体的，在做电控箱布局时，鳍片周边至少要预留10mm以上的空气对流间隙，不能直接贴装在封闭无通风的腔体内，也不能让导线直接搭在散热鳍片上，避免高温加速导线绝缘层老化。模块的安装孔位采用对称布置的沉头孔设计，适配M3螺丝固定，孔位间距要和市面上通用的驱动安装支架尺寸匹配，方便用户直接替换同规格的其他驱动模块，不需要重新打孔调整安装位。

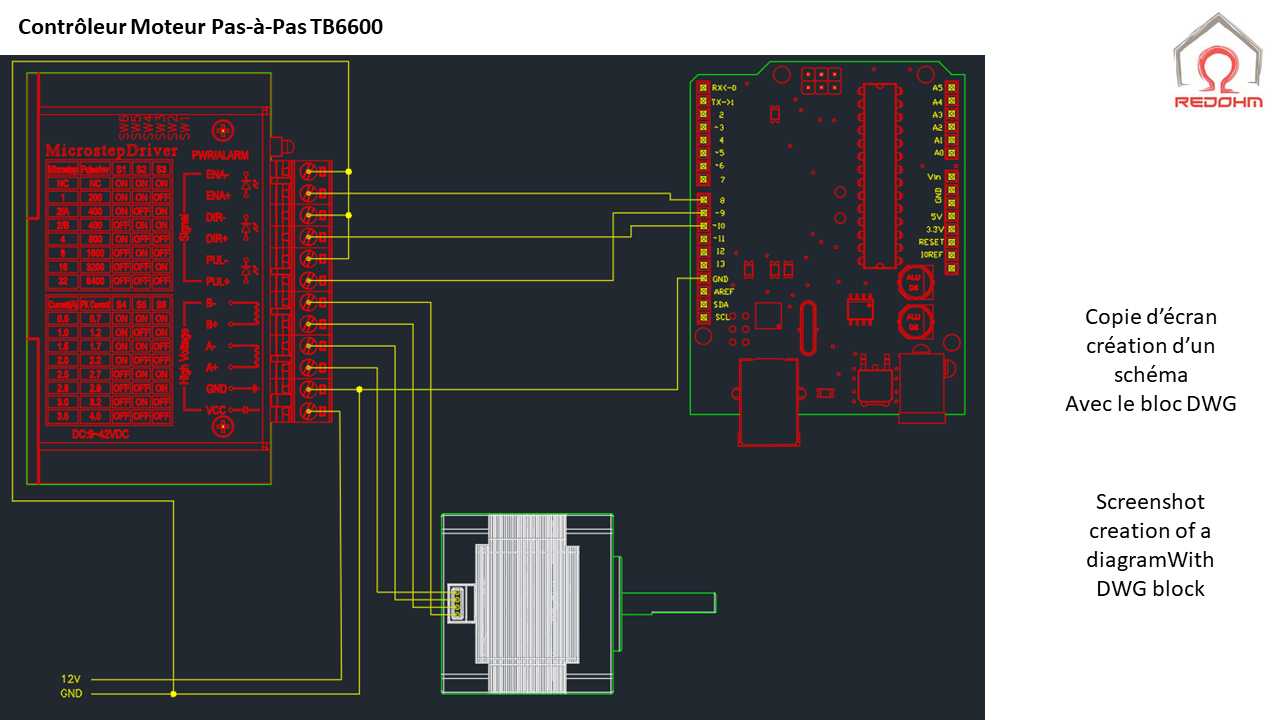

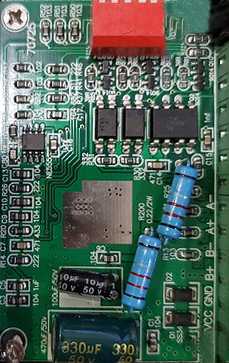

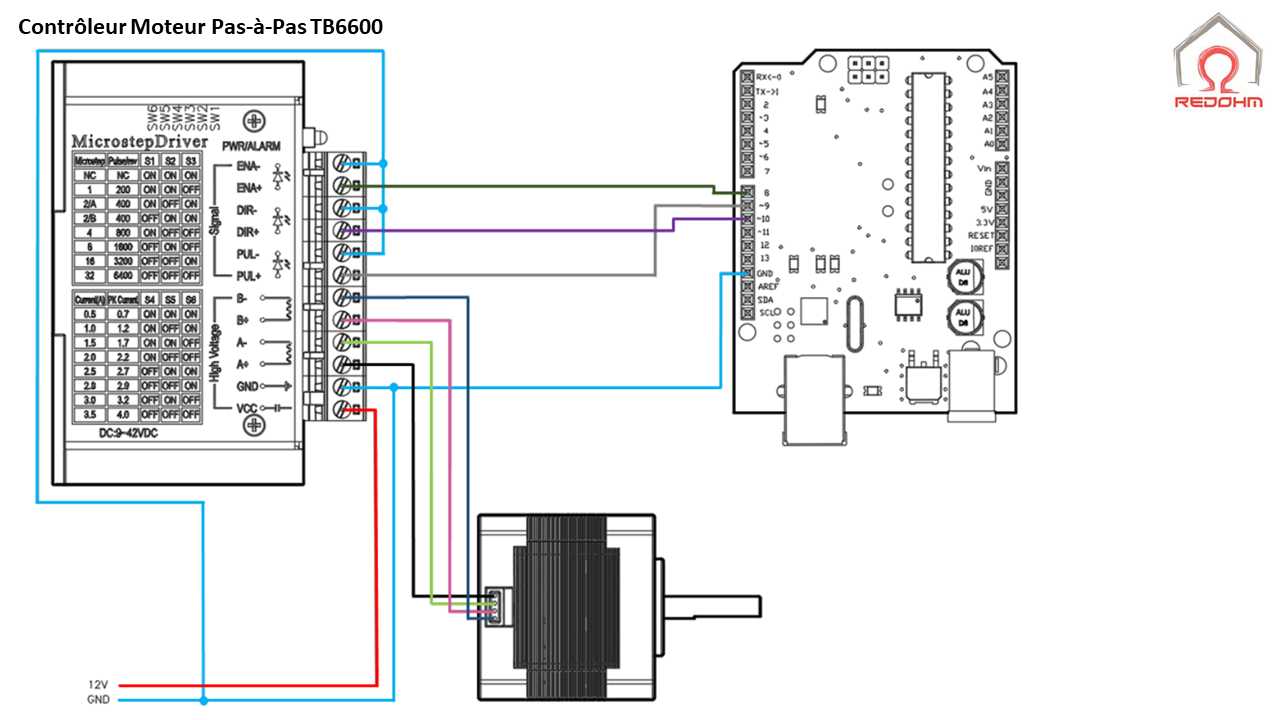

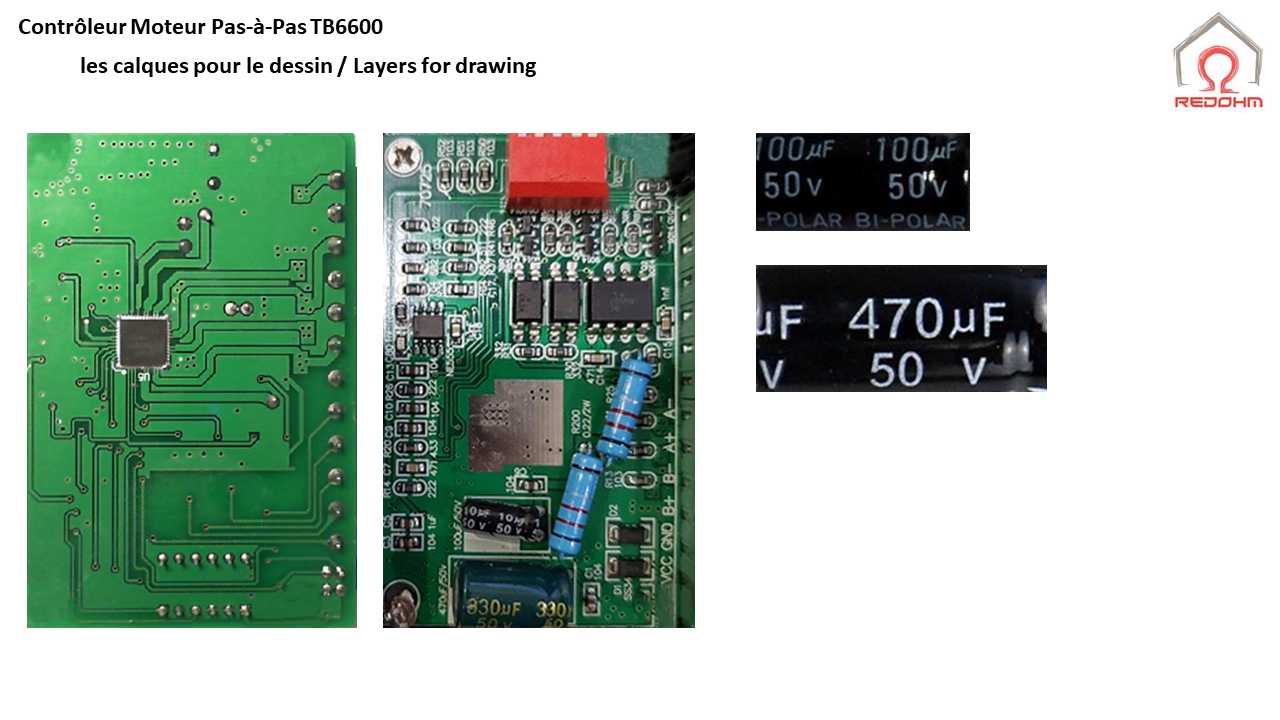

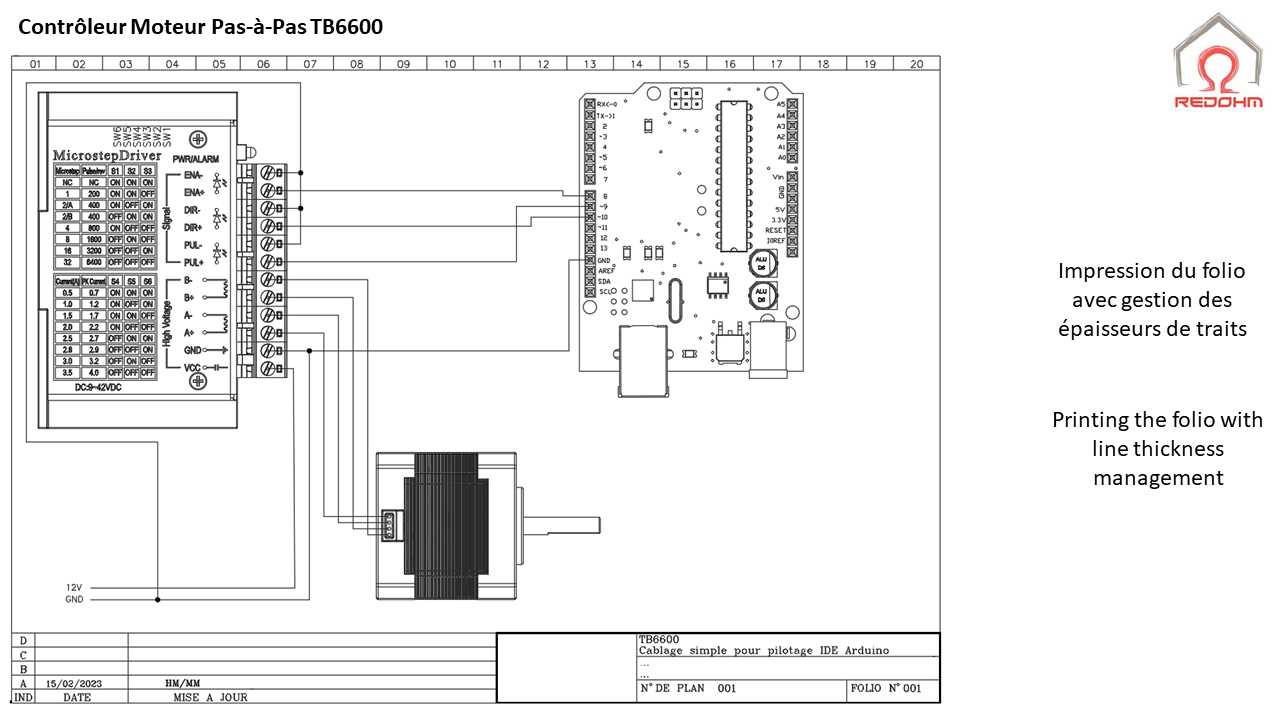

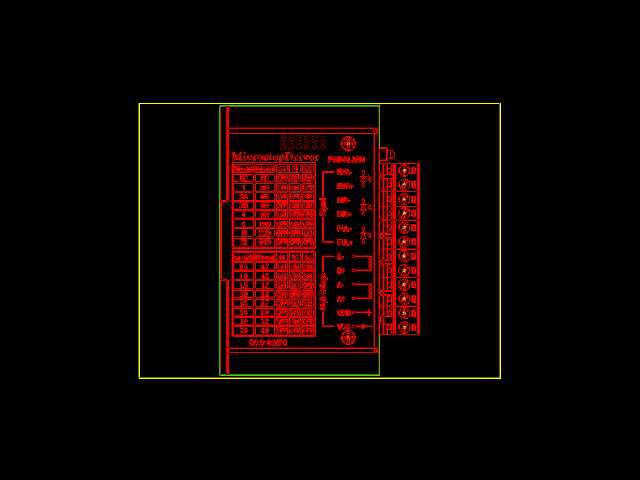

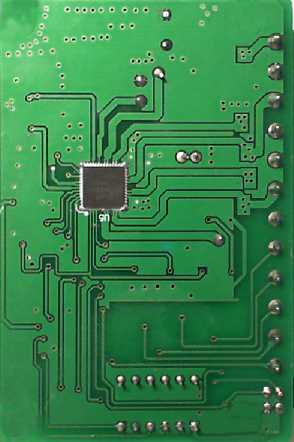

　　从电路布局的结构设计来看，模块上的功率器件、信号处理器件做了分区布置，大电流走线路径尽量短，减少线路损耗和信号干扰，板载的状态指示灯布置在模块正面靠近接线端的位置，方便调试时直接观察供电、脉冲、故障状态，不需要额外外接指示装置。配套的接线示意图结构也做了同步建模，包括端子的引脚定义标识位置、拨码开关的档位标识区域，都和实物的丝印位置对应，方便工程师在做三维布线时直接对应引脚定义，不会出现接线错序的问题。

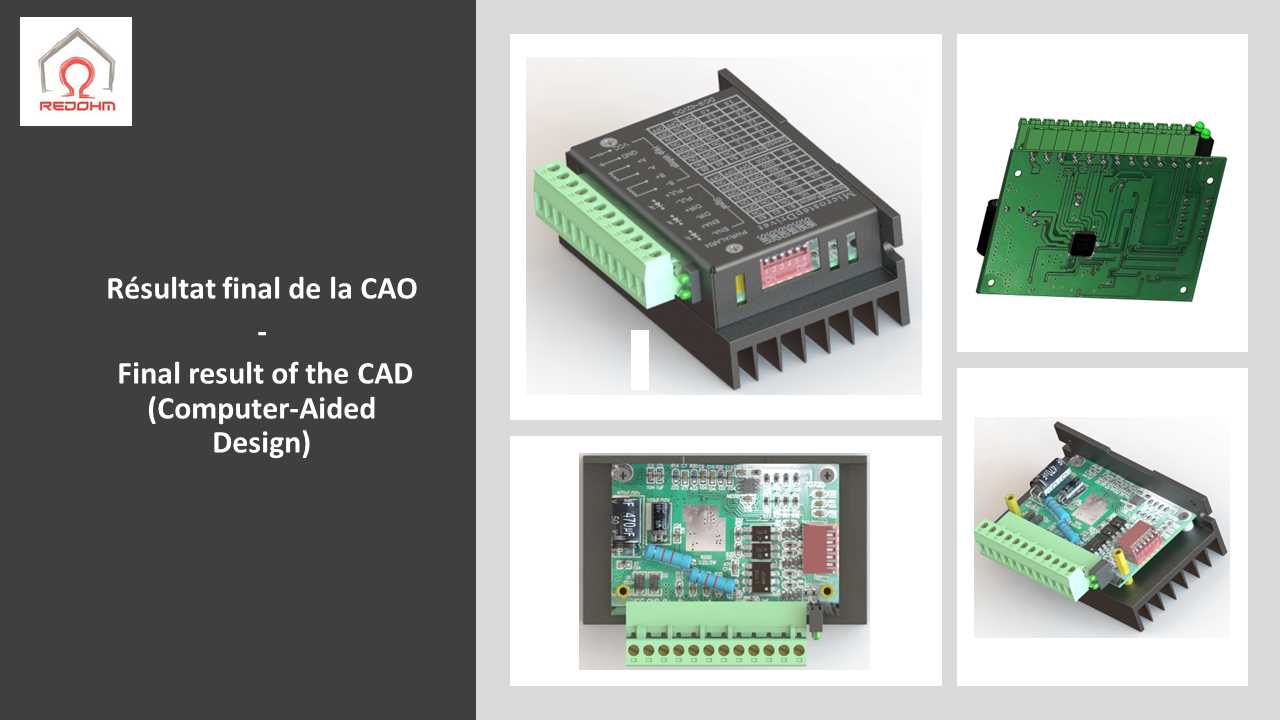

　　很多工程师在做设备建模时，往往会忽略这类电子模块的细节结构，导致后期出工程图时，电控安装部分的尺寸出现偏差，要么是接线端子和仓门干涉，要么是散热空间不足导致驱动过热报警。这款模型完整还原了模块的所有外部结构特征，包括接线端子的插拔高度、拨码开关的凸起高度、散热鳍片的齿距与厚度、安装孔的沉头深度，甚至连壳体表面的丝印标识区域都做了对应，在做整机装配校验时，可以直接导入装配体，检查模块与周边结构件、导线槽、其他电控元件的间隙是否满足安装与维护要求。

　　在教学实验类设备的设计中，这款驱动模块往往会和主控板、电机一起布置在透明演示面板上，这时候模型的外观还原度就很重要，面板开孔尺寸要和模块的嵌入尺寸匹配，接线端要预留足够的导线弯曲半径，方便学生做接线练习时操作。在小型雕刻机、数控滑台的设计中，驱动模块有时候会就近安装在电机附近的机架上，这时候就要考虑模块的抗震性能，安装孔位的周边要做加强筋设计，避免设备运行时的振动导致模块接线松动，模型里的安装孔位凸台结构也还原了实物的加强设计，方便工程师在做机架设计时对应做支撑结构。

　　另外，模块的电气间隙设计也符合低压电控的安全要求，强电接线端之间的间距、强电与信号端之间的爬电距离都满足相关安全规范，在做安规校验时，可以直接通过模型测量相关间隙尺寸，不需要再单独核对实物参数。对于做三维建模的从业者来说，这类通用工业电子模块的精准模型，能够大幅减少整机建模的时间，不需要自己从零开始测绘每个结构细节，导入后就可以直接用于布局设计、干涉检查、工程图导出，提升整个设计流程的效率。
