禾迈HM-400微型光伏逆变器结构设计

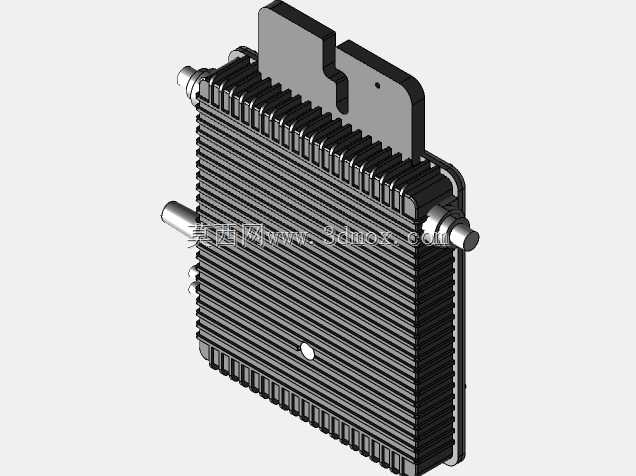

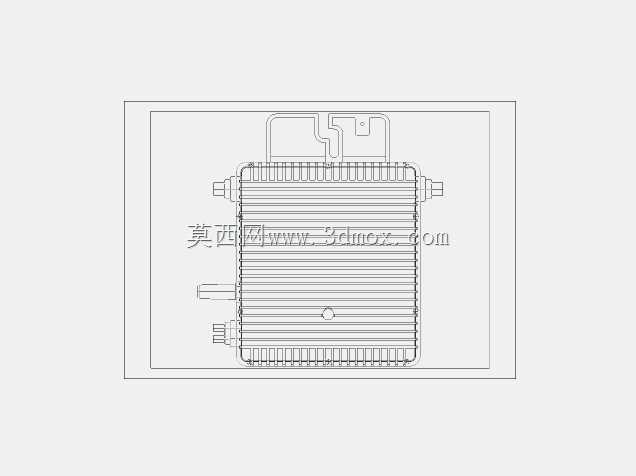

　　这款微型逆变设备主要面向户用分布式光伏场景设计，区别于传统集中式逆变器的组串式架构，单台设备可匹配单块光伏组件实现独立的直流-交流转换，彻底解决组串间因遮挡、组件参数失配带来的发电效率折损问题，在户用屋顶光伏、阳台光伏、小型离网光伏供电系统中应用广泛，尤其适合组件排布不规则、存在局部遮挡的安装场景，可实现每块组件的独立最大功率点跟踪，大幅提升系统整体发电效率。从结构设计来看，整机采用一体化压铸铝壳体搭配周身鳍片式散热结构，没有额外加装散热风扇，依靠自然对流实现全工况下的热量导出，这种无风扇设计一方面降低了设备运行的机械故障点，另一方面可满足户外IP65以上的防护等级要求，适应屋顶、外墙等露天安装场景下的日晒雨淋、高低温交变环境。

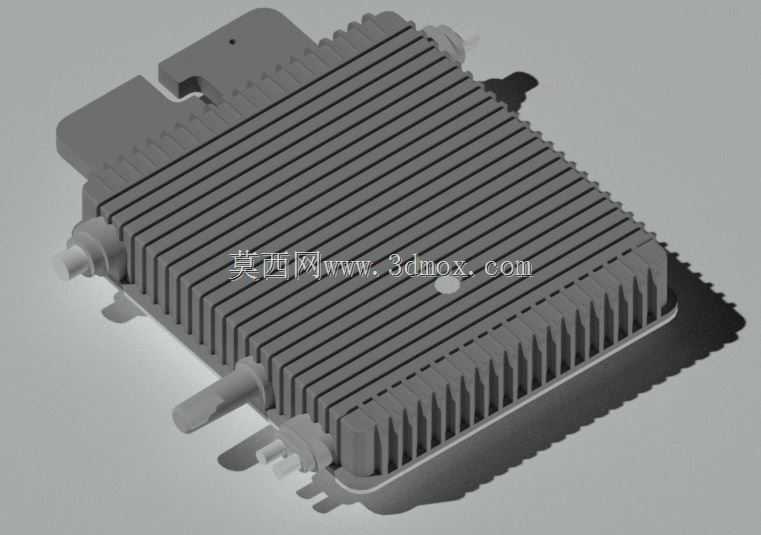

　　壳体的鳍片排布方向顺着设备安装后的竖直方向设置，可形成顺畅的烟囱散热效应，内部功率器件、磁性元件产生的热量通过导热硅胶垫直接传导至壳体鳍片区域，避免局部热量堆积，保障设备在满负载运行时的核心器件温度处于合理区间，延长整机使用寿命。设备的接口布局充分考虑现场安装的操作便利性，直流输入侧采用快插式防水接头，可直接与光伏组件的输出线缆对接，无需现场拧接螺丝做防水处理，交流输出侧采用标准化的线缆接头，支持多台设备之间的手拉手并联接线，大幅减少现场布线的工作量，降低施工接线错误的概率。

　　壳体两侧预留的安装固定位采用挂装式结构设计，可直接适配常规光伏组件的支架安装孔位，不需要额外制作定制化安装支架，安装时只需将设备卡入支架导轨后锁紧固定螺丝即可，单台设备的重量控制在3kg以内，单人即可完成现场安装作业，不需要额外的吊装辅助。从安装边界来看，设备的整体厚度控制在合理范围，安装后突出支架表面的尺寸不会超出组件边框的遮挡范围，不会在组件表面形成额外阴影，避免影响组件发电效率；设备的接线端口全部朝向下方设置，可避免雨水顺着线缆流入接口内部，提升长期户外运行的可靠性。

　　内部结构设计上，功率板、控制板采用分层堆叠布局，高压直流区域与低压交流区域之间设置绝缘隔离挡板，满足安规设计中的电气间隙与爬电距离要求，核心的逆变功率回路采用贴片式器件搭配铜排连接，降低回路寄生参数，提升转换效率；控制板区域独立设置屏蔽腔，避免功率回路的开关干扰影响控制信号的采样精度，保障最大功率点跟踪算法的稳定运行。设备的壳体边缘采用一体折弯的密封结构，配合壳体接缝处的发泡硅胶密封圈，可实现长期户外使用下的防尘防水效果，即使在高湿度、高盐雾的沿海安装场景下，也能避免内部电路板出现腐蚀问题。不同于大功率集中式逆变器需要专门的安装机房，这款微型逆变设备可直接安装在组件背面的支架上，不需要额外占用室内或配电间的安装空间，也不需要配置专门的散热通风设施，大幅降低分布式光伏系统的整体建设成本。在实际应用中，单台设备对应单块光伏组件，当单块组件出现故障或需要维护时，可单独断开对应设备的连接，不需要关停整个光伏组串，大幅提升后期运维的便利性与安全性，也避免了单块组件故障影响整个组串发电的问题。
