奇胜10A面板式圆形电源插座结构设计

　　做低压配电、小型电控设备的结构设计时，面板安装型电源插座是绕不开的外购件选型项，这类插座直接决定了设备外接市电的接口可靠性，尤其是工业现场、测试台架、户外小型电控箱这类场景，插座的安装贴合度、插合稳固性、接线端的防拉扯能力，都会直接影响整套设备的用电安全。这次拆解建模的这款圆形面板插座，额定适配240V交流工况、10A持续载流，是民用及轻工业场景里非常通用的强电输入接口规格。

　　从实际应用场景来看，这类插座常被用在桌面测试工装的侧面板、小型工业控制盒的圆形开孔位、户外临时配电模块的面板上，也有不少DIY电控项目、定制化电源设备会选用该规格，因为圆形安装孔的加工难度比方孔低，普通开孔器就能完成面板开孔，对小批量加工、现场改制的场景非常友好。不同于常见的86型方形墙壁插座，这款圆形嵌入式插座的安装边界完全围绕圆形开孔设计，主体嵌入面板内部，仅外圈限位边贴合面板表面，不会在面板外突出过多结构，对设备外观的平整度控制更有利。

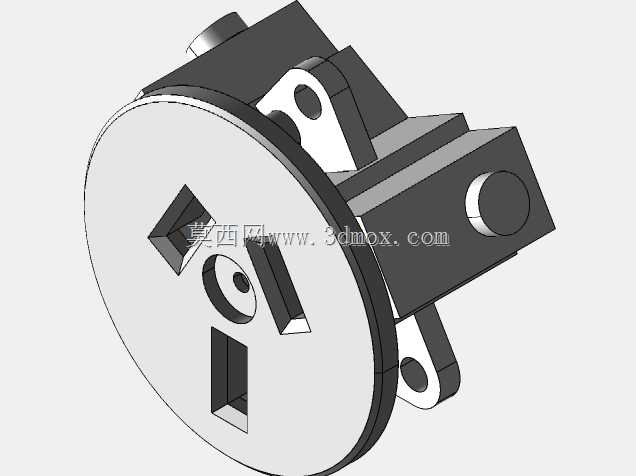

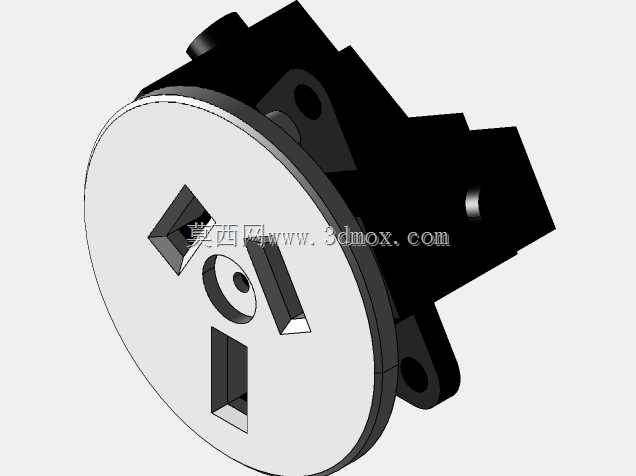

　　从功能特性上看，这款插座采用扁形三极插套布局，适配国标10A三扁插头，插套的卡位深度做了足够的冗余，插头插入后不会出现松脱、接触不良的问题，侧边带的固定耳是安装时的核心受力结构，安装时从面板背面将插座推入开好的圆孔，侧边的带孔固定耳贴靠在面板背面，通过自攻螺丝即可将插座牢牢锁在面板上，不需要额外的卡扣或者螺母固定，安装效率很高。插座的主体外壳采用绝缘阻燃材质，插套部分带防误触挡片，能避免异物直接插入带电部件，符合强电配件的基础安全要求。

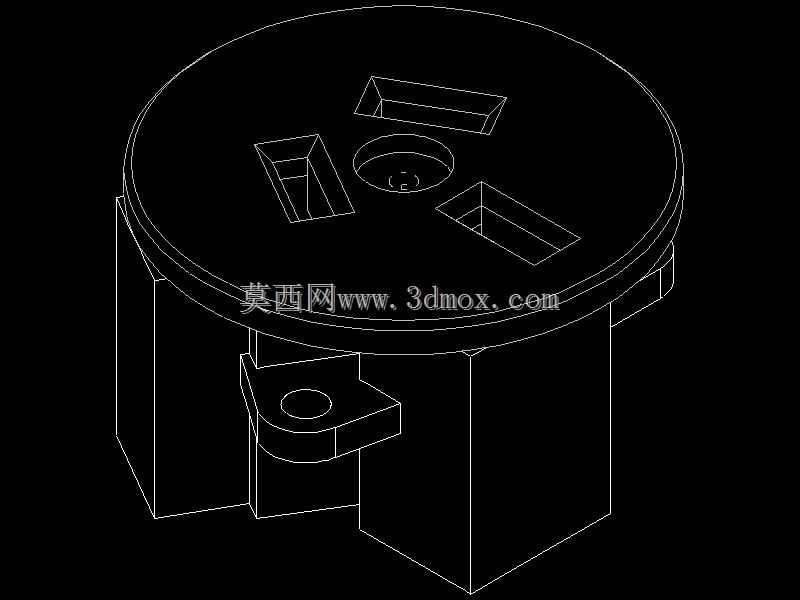

　　设计思路上，这款插座的结构完全服务于嵌入式面板安装的需求：顶部圆形外圈的直径比安装孔大1.5mm左右，形成安装限位，避免插座从开孔处向外脱出；主体圆柱段的直径与标准开孔尺寸做小间隙配合，推入后不会出现径向晃动；侧边伸出的固定耳位置做了局部加厚，避免螺丝锁紧时出现塑料件开裂的问题；接线端位于插座尾部，采用螺丝压线结构，导线插入后拧紧压线螺丝即可完成接线，不需要焊接，现场接线非常方便。

　　从尺寸与安装边界来看，建模时需要重点把控几个核心尺寸：一是安装孔的适配直径，直接决定插座能不能顺利嵌入面板；二是顶部外圈的厚度，这个尺寸决定了插座装完后突出面板表面的高度，做外观件设计时需要匹配面板的沉台深度，保证装完后表面齐平；三是固定耳的安装孔中心距，这个尺寸如果偏差过大，会出现螺丝孔对不上、无法锁紧的问题；四是尾部接线端的预留空间，插座装入面板后，尾部需要留出至少20mm的空间用于接线和导线弯折，做内部结构布局时不能在这个区域布置其他元器件，避免出现装配干涉。另外还要注意插套的位置度，三个插套的相对位置必须严格匹配国标插头的尺寸，否则会出现插头插不进去、插合过松的问题。

　　实际选型使用时还要注意，这款插座的持续载流是10A，不能用在超过2200W的负载回路里，接线时要匹配1平方及以上的铜芯导线，压线螺丝要拧紧，避免接触电阻过大发热；如果是用在户外场景，还需要在插座外圈加装防水胶圈，提升防护等级，避免雨水渗入导致短路。做三维建模时，除了要还原可见的外部结构，还要把内部插套的避让空间、接线端的螺丝行程都做出来，这样在做整体设备的装配干涉检查时，才能准确判断插座和内部元器件、导线的位置是否冲突，避免实际装配时出现装不上的问题。
