步进电机手动脉冲控制驱动板结构设计

　　在小型自动化设备调试、桌面级数控装置改装、教学实验台搭建这类场景里，经常会遇到需要脱离上位机、手动给步进电机发送脉冲指令的需求，这款手动控制板就是针对这类场景开发的硬件单元，核心作用是作为步进电机的手动脉冲发生源，替代上位机完成点动控制、转速预调、步距校验这类操作，不需要连接电脑或者PLC就能独立输出驱动信号，适配绝大多数开环步进驱动模块的信号输入要求。

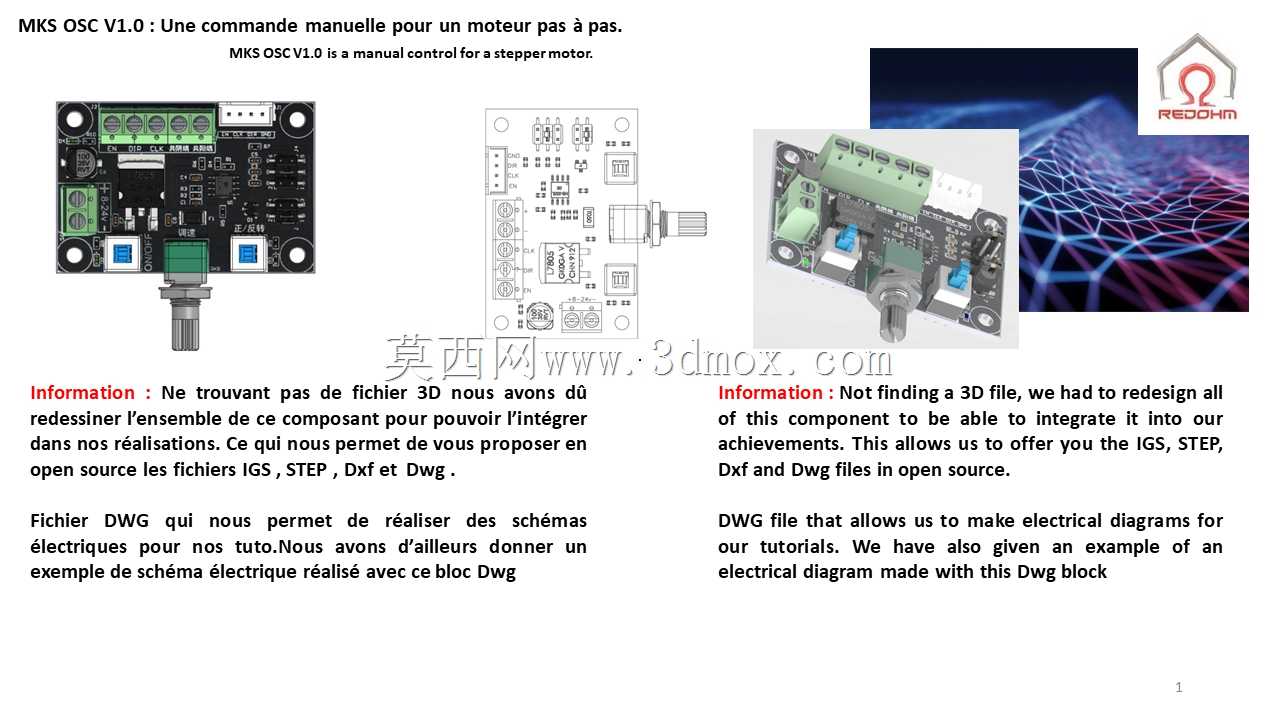

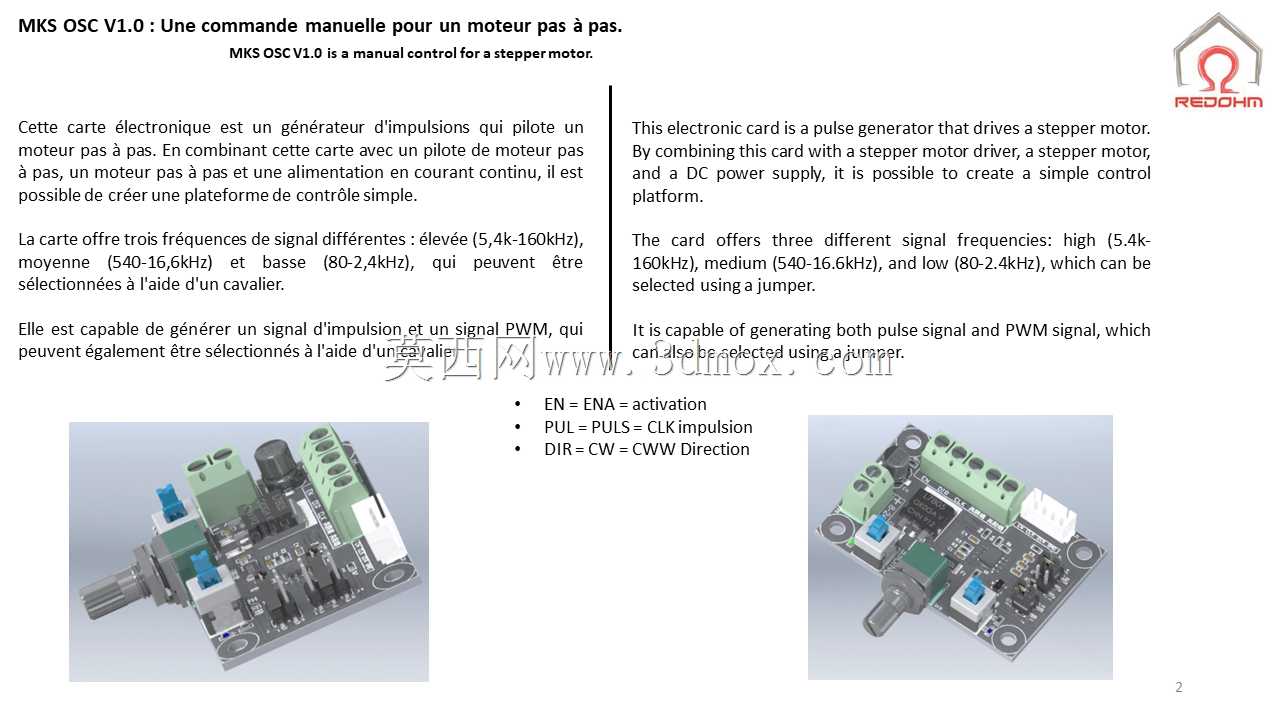

　　从功能设计逻辑来看，这块控制板没有做复杂的通讯协议栈，全部操作通过板载的电位器与拨位开关完成，三个频段的信号输出划分完全贴合实际调试的使用习惯：高频段覆盖5.4k到160kHz的脉冲输出范围，对应步进电机高速运转的工况，适合快速进给、空行程移动的操作需求；中频段540到16.6kHz的输出区间，对应中等转速的进给动作，适合常规的工件移位、位置微调前的快速对位；低频段80到2.4kHz的输出范围，对应低速高精度的点动操作，能满足微米级对位、单步校验这类精细操作的要求，三个频段通过板载的拨码开关直接切换，不需要进入参数菜单，现场调试的时候抬手就能完成转速区间的切换，操作逻辑完全贴合一线调试人员的使用习惯。除了脉冲频率的调节，板载电路还集成了脉冲宽度调制的信号输出能力，可以直接给步进驱动器发送方向信号与使能信号，不需要额外外接信号转换模块，简化了现场接线的复杂度。

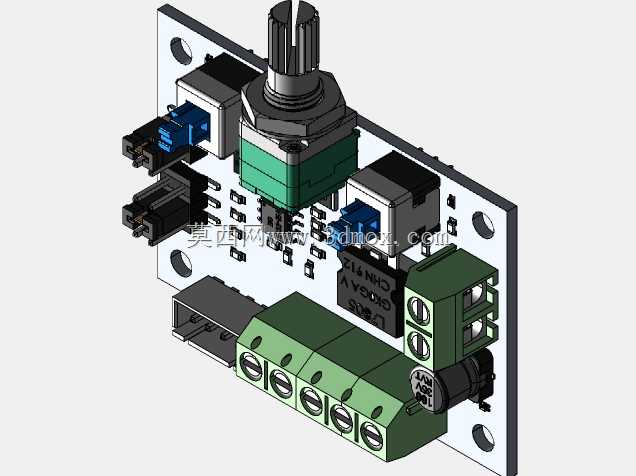

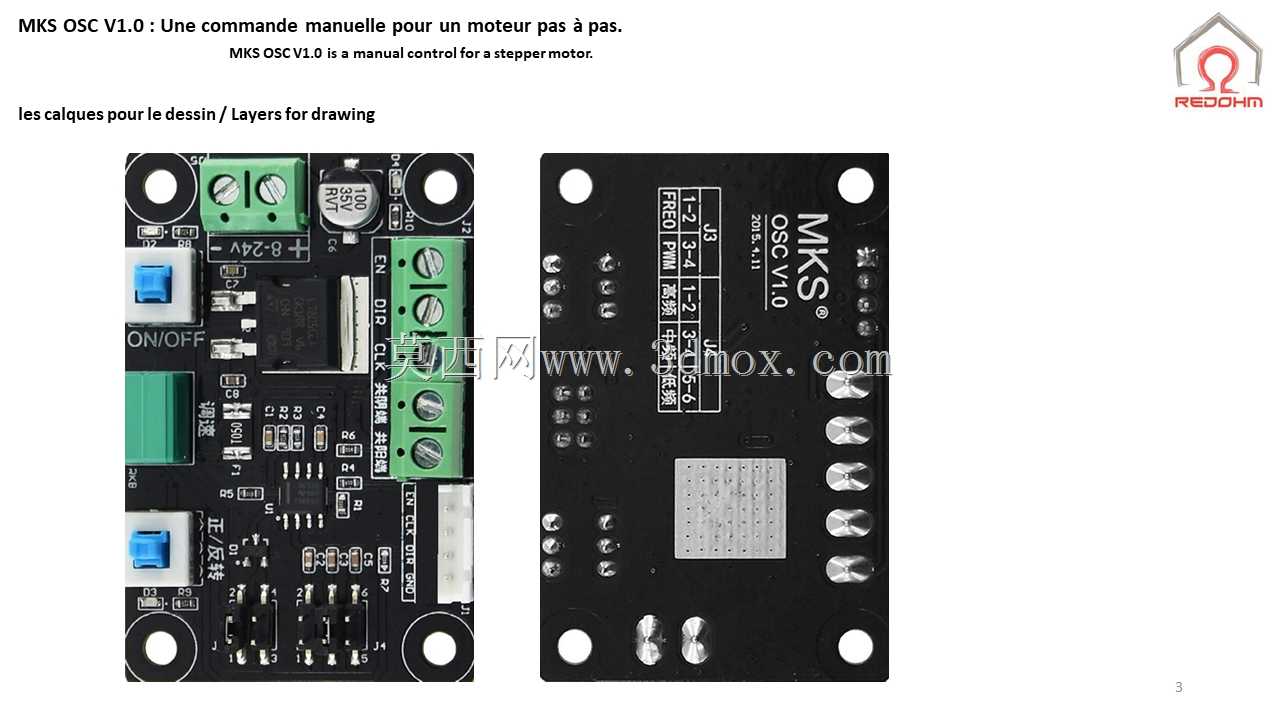

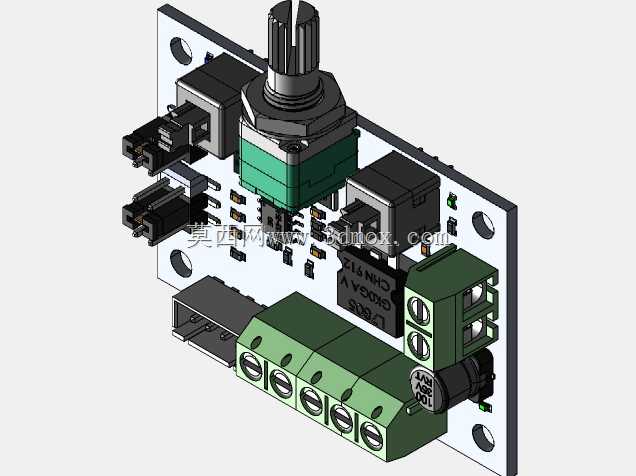

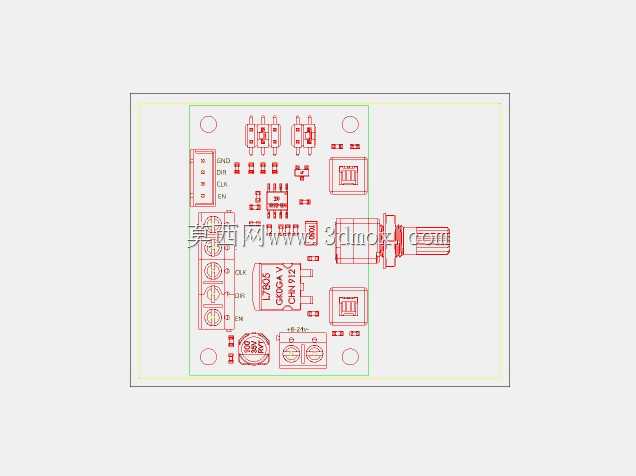

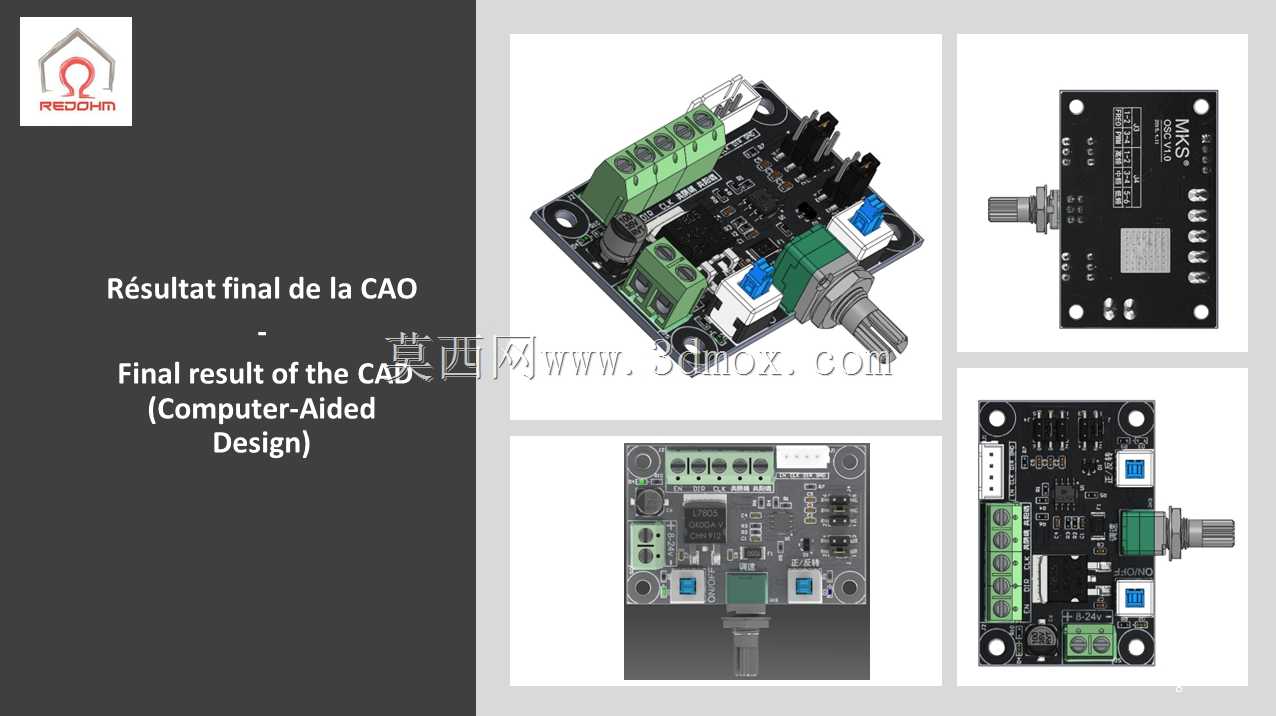

　　从结构设计的角度看，这块控制板采用标准的PCB板载安装结构，所有接线端子都布置在板卡的上边缘，采用插拔式接线端子，接线的时候不需要焊接，直接将导线压入端子后锁紧螺丝就能完成接线，适合现场快速改装、临时搭建测试回路的场景。板卡的安装孔位按照通用的工控板卡间距设计，四个角预留了M3的安装螺丝孔，可以直接固定在设备的电控箱内的标准安装导轨附件上，也可以通过铜柱固定在绝缘安装板上，安装边界的尺寸控制非常紧凑，不会占用过多电控箱内部空间，即使是小型桌面设备的紧凑电控仓也能顺利安装。板载的调节电位器采用带旋钮的长轴电位器，轴端伸出PCB板的高度足够，可以在电控箱面板上开孔后将旋钮延伸到面板外侧，不需要额外外接延长轴，操作人员在设备外部就能直接旋转调节脉冲频率，操作便利性很高。

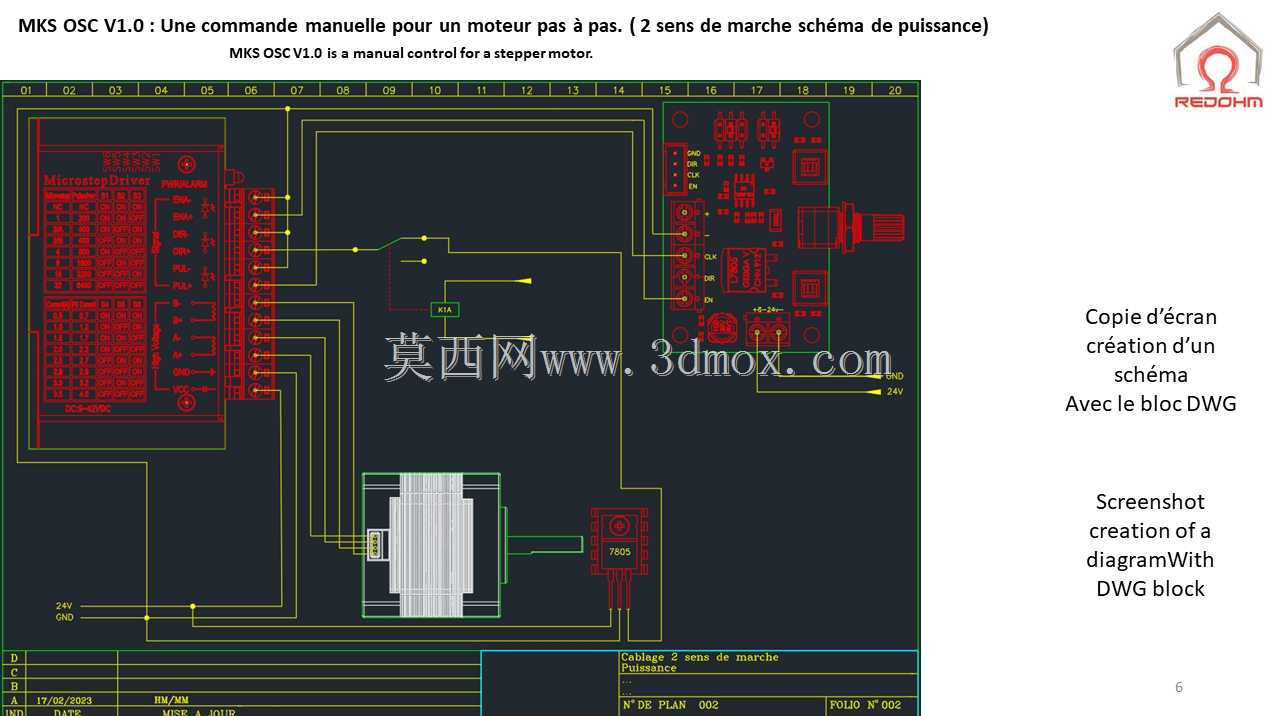

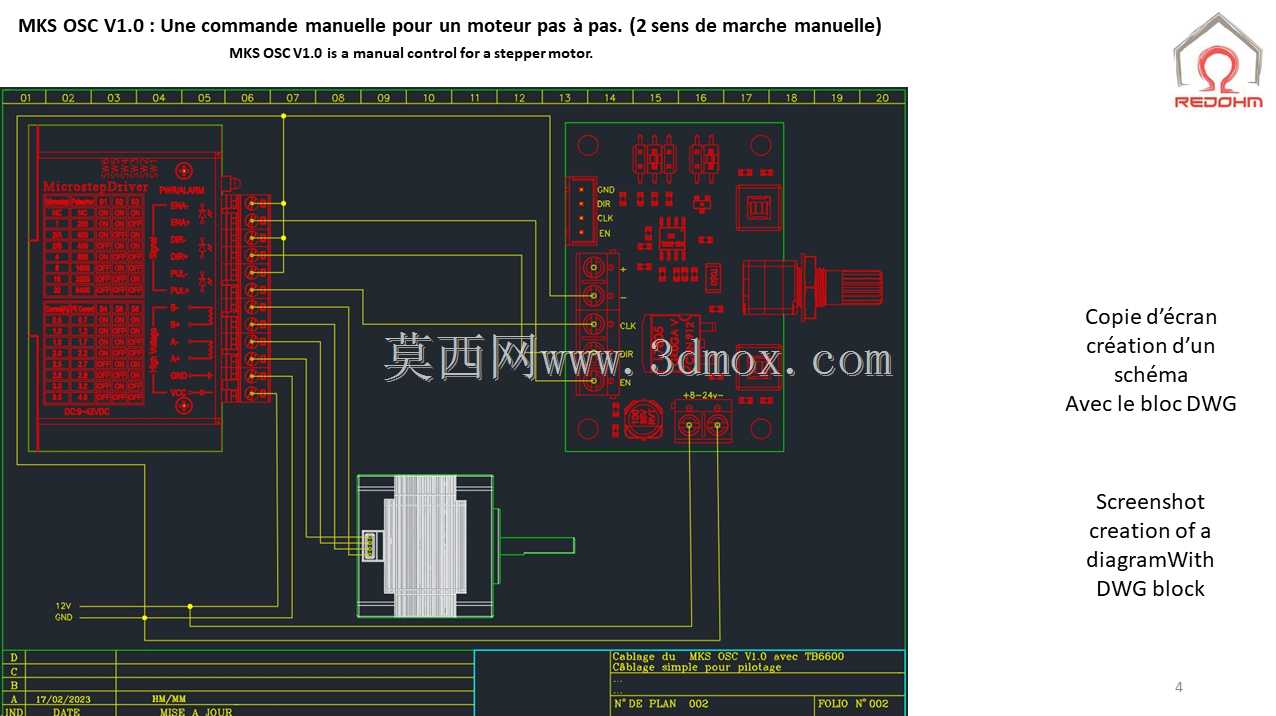

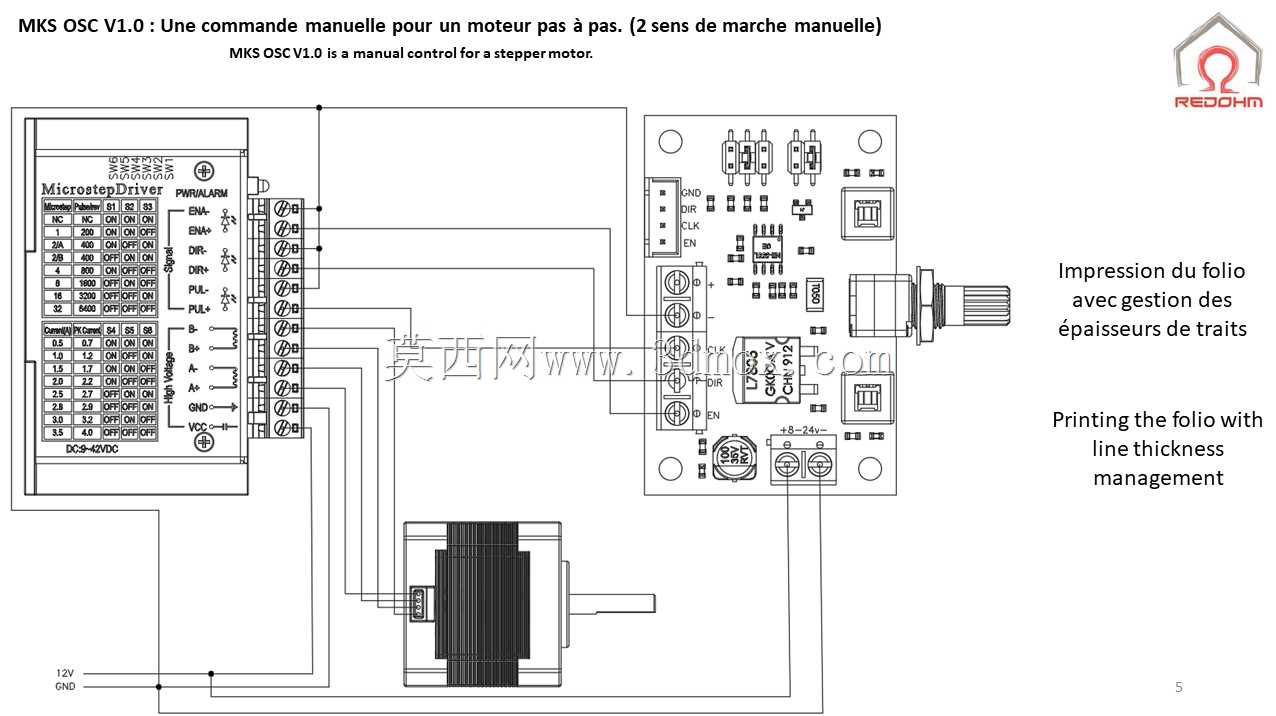

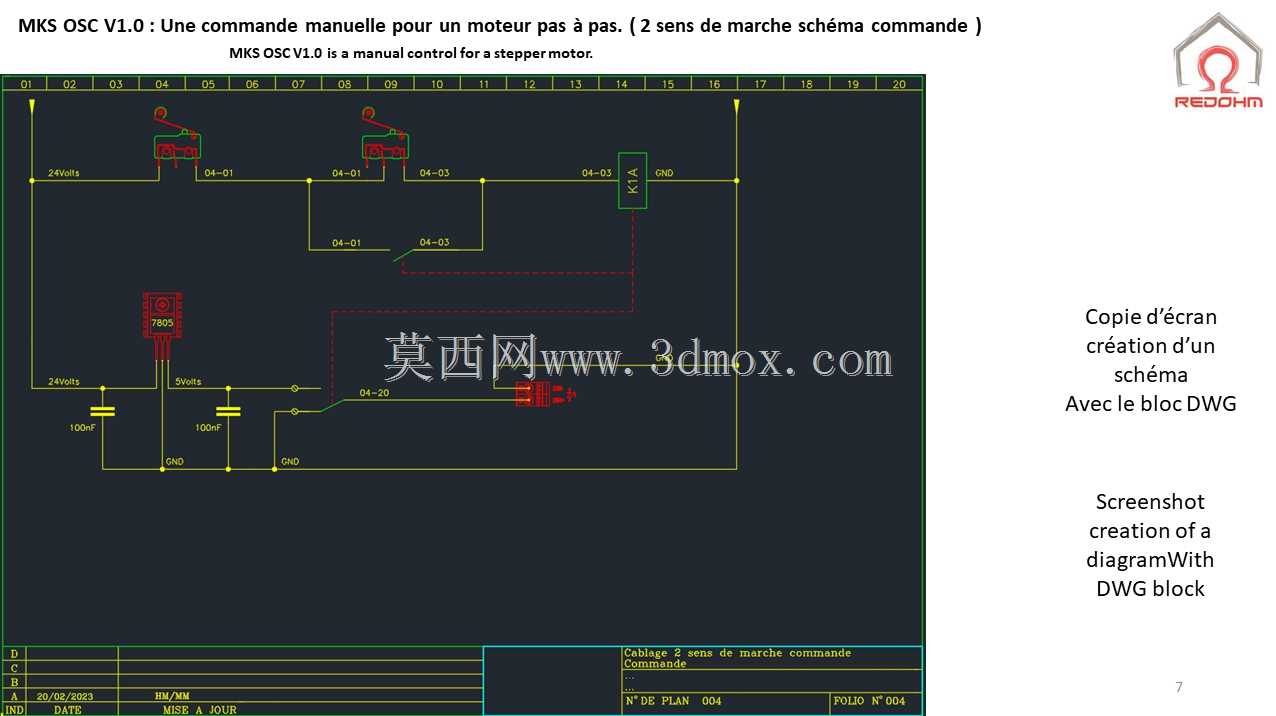

　　电路设计上，这块控制板的信号输出做了光耦隔离处理，输出的脉冲信号与板载的供电电路之间完全电气隔离，不会因为后端步进驱动器的干扰信号反向串入控制板导致信号错乱，也能避免接线错误的时候烧坏控制板的核心电路，提升了现场使用的可靠性。板卡的供电范围覆盖常用的工控直流电压区间，不需要额外配置专用的供电模块，直接从设备电控箱内的直流供电回路取电就能工作，进一步降低了集成的难度。在实际集成使用的时候，只需要将控制板的脉冲输出、方向输出端子对应连接到步进驱动器的信号输入端，接上对应的直流供电，就能通过旋钮调节步进电机的转速，通过拨码开关切换转速区间，完成手动控制的全部功能，不需要编写任何控制程序，对于没有编程能力的设备改装人员、教学实验场景来说非常友好。

　　从实际应用的适配性来看，这款控制板可以搭配不同电流等级的步进驱动器使用，控制板本身只输出标准的脉冲方向信号，不直接驱动电机绕组，所以不管是42型、57型还是86型的步进电机，只要搭配对应的步进驱动器，就能用这块控制板完成手动控制，适配范围覆盖了绝大多数小型自动化设备、桌面数控装置、教学实验平台的使用需求。在设备调试阶段，可以先用这块控制板完成机械结构的行程校验、传动间隙测试、转速匹配验证，确认机械结构没有问题之后再接入正式的控制系统，能大幅降低调试阶段的设备风险，避免因为程序错误导致机械结构撞坏的问题；在一些不需要自动运行的简易手动进给装置上，甚至可以直接用这块控制板作为核心控制单元，不需要额外配置PLC或者运动控制卡，大幅降低设备的整体成本。板卡的元器件布局充分考虑了散热需求，发热较大的元器件都布置在板卡的边缘位置，长时间连续输出高频脉冲的时候也不会出现过热导致的信号漂移问题，能满足工业现场长时间连续工作的可靠性要求。
