户外防水型电子设备密封防护外壳

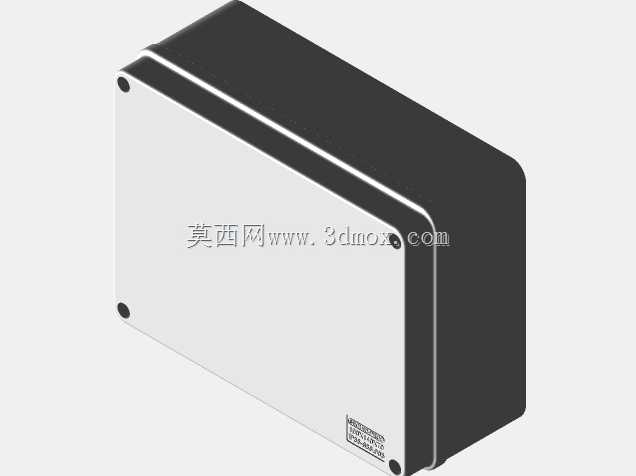

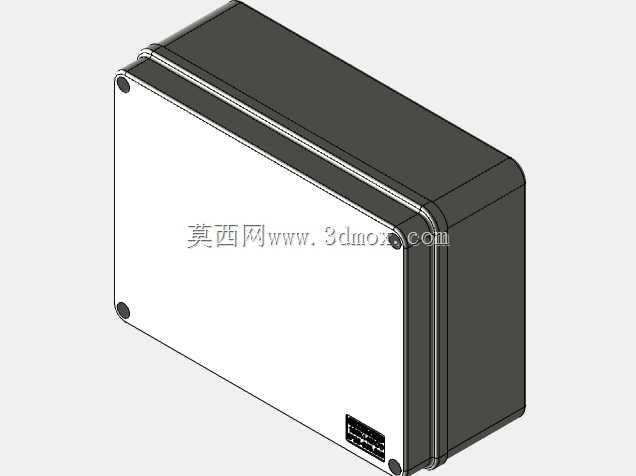

　　从外形尺寸来看，这款壳体的外部边界为190mm×140mm×70mm，建模时严格区分了外部安装尺寸与内部容腔尺寸，外部四个角的固定孔位做了沉台设计，安装时螺丝头不会突出壳体表面，既避免运输安装过程中螺丝磕碰剐蹭，也能让固定位置的密封胶圈受力更均匀，不会因为螺丝突出导致胶圈局部压合不实出现渗水缝隙。壳体采用上下扣合的拼接结构，结合面做了一圈连续的密封槽设计，建模时特意预留了2mm的胶条压缩余量，匹配直径2.5mm的圆形发泡硅胶密封条，当上下壳通过周边螺丝锁紧后，胶条的压缩率能稳定控制在30%左右，既不会因为压缩量过大导致胶条永久变形失去密封能力，也不会因为压缩量不足达不到IP65级别的防尘防水要求。这款密封防护壳体的三维建模完全围绕户外工业场景的实际使用需求展开，在做结构设计之前，首先梳理了这类壳体的核心应用边界：它主要适配户外安装的电源变送模块、小型信号采集终端、低压配电控制单元这类需要长期暴露在粉尘、雨淋、温差波动环境下的电子器件，很多厂区户外的信号变送节点、园区边缘的电源转换模块、露天设备的配套控制单元，都需要这类具备可靠密封能力的外壳做物理防护，避免内部电路板、接线端子受环境侵蚀出现接触不良、短路击穿这类故障。

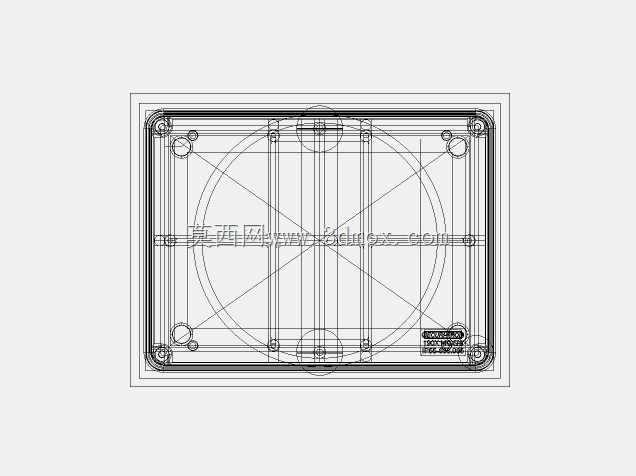

　　壳体的边角做了大圆弧过渡处理，一方面是注塑成型时能减少应力集中，避免壳体在高低温循环下出现边角开裂的问题，另一方面圆弧面在户外使用时不容易积存雨水和灰尘，减少长期使用后的污渍附着，也能降低风阻对安装牢固度的影响。内部容腔的设计上，建模时预留了电路板安装柱的位置，四个安装柱的高度统一为15mm，能让电路板底部和壳体内壁留出足够的走线空间，同时避免电路板直接贴在壳体内壁上，在低温环境下出现凝露结霜时，不会让电路板直接接触积水导致短路。壳体侧面预留了防水接头的安装位，默认的开孔尺寸适配PG13.5规格的电缆防水接头，用户也可以根据实际接线需求调整开孔大小，不需要改动壳体的主体密封结构。

　　在做结构校核的时候，特意考虑了壳体的壁厚均匀性，整体壁厚控制在2.5mm，加强筋的厚度不超过壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲的问题，上下壳的定位采用止口结构，装配时不需要额外做对位调整，就能保证结合面完全对齐，降低现场装配的难度。很多现场安装的场景里，这类外壳有时候需要直接固定在设备支架、墙面或者电线杆上，所以建模时底部的安装孔位做了跨距优化，两个安装孔的中心距为170mm，匹配市面上通用的安装支架孔距，不需要额外做转接板就能直接固定。壳体表面的平面区域预留了标签粘贴位，尺寸足够粘贴设备铭牌、警示标识，不会因为圆弧面导致标签起翘脱落。

　　从实际使用的反馈来看，这类密封外壳最容易出问题的位置就是扣合面的密封、接线头的密封以及安装孔的密封，所以在建模阶段就把这几个位置的结构做了冗余设计，安装孔的位置做了凸台，固定螺丝从壳体外部穿入的时候，不会穿透整个壳体壁厚，避免螺丝孔位置出现渗水通道；接线位的开孔周围做了加厚处理，拧动防水接头的时候不会因为壁薄导致壳体开裂。另外壳体内部的角落位置做了小的导流槽，万一有少量凝露产生，积水会顺着导流槽流到壳体底部的预留排水微孔位置，不会积存在电路板下方，这个细节很多同类外壳的设计都会忽略，也是实际现场运维中总结出来的优化点。整个壳体的建模过程没有做多余的装饰性结构，所有的造型特征都是为了满足防护、安装、装配的实际需求，没有为了外观好看增加不必要的曲面和凸起，既降低了注塑开模的成本，也减少了后期使用过程中积灰、积水的死角。
