古瑞瓦特17-40KW逆变器COM接线盒结构

项目分类:变压器 发布时间:2025-01-13 ID:896509
  • 古瑞瓦特17-40KW逆变器COM接线盒结构
  • 古瑞瓦特17-40KW逆变器COM接线盒结构

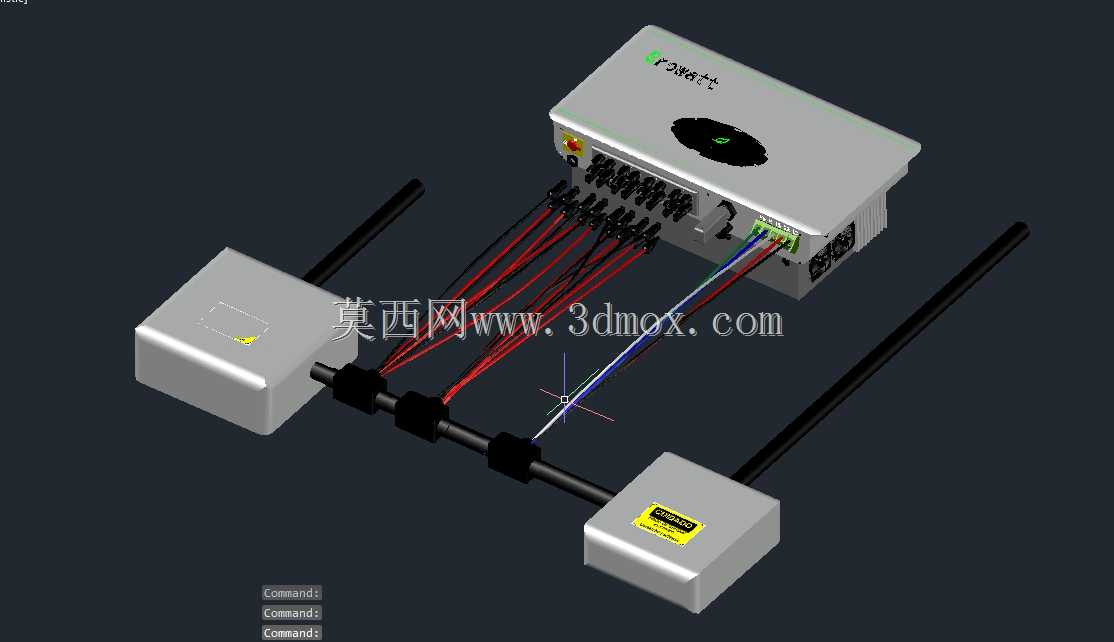

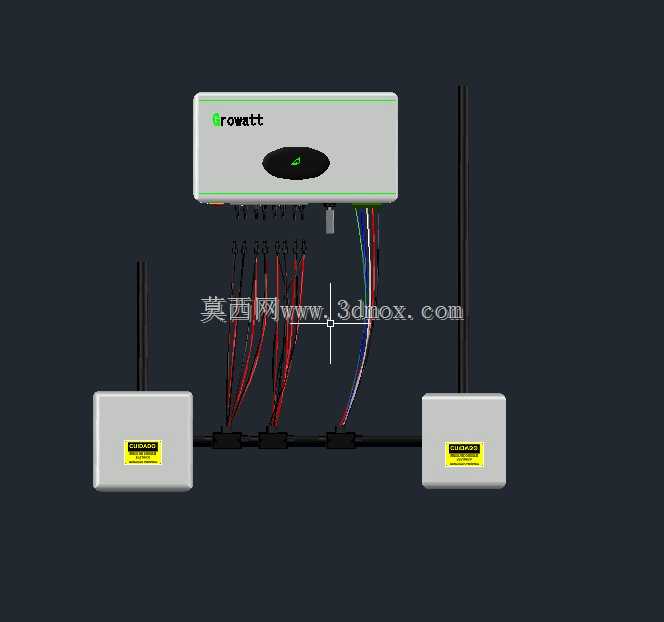

  这套三维结构还原的是光伏并网系统中,适配古瑞瓦特17~40kW功率段逆变器的COM通讯接线盒配套布线总成,日常主要用在工商业分布式光伏电站的逆变器侧通讯与动力转接场景,解决逆变器本体接线端口密集、现场布线杂乱、线缆防护不足的实际工程问题。从现场应用的角度来说,这类接线盒不是独立运行的部件,是紧贴逆变器侧壁安装的配套转接单元,现场施工时,逆变器侧的RS485通讯线、直流侧采样线、外部干接点信号线都不用直接插到逆变器本体的端口上,先通过盒内的接线端子排完成汇流转接,再通过预制的多芯线束统一接入逆变器对应端口,既减少了逆变器端口反复插拔造成的针脚松动风险,也方便后期运维时逐回路排查故障,不用拆动逆变器本体的密封盖板。

  设计上首先考虑的是现场安装的适配性,接线盒本体采用壁挂式凸缘安装结构,四个安装孔位完全匹配对应功率段古瑞瓦特逆变器侧壁的预留安装螺柱,安装后盒体与逆变器侧壁间隙控制在3mm以内,避免户外安装时积水积灰进入拼接缝隙;盒体本身采用阻燃ABS材质,壁厚均匀控制在2.5mm,既满足户外IP65的防护强度要求,也不会因为壁厚过大造成安装后整体突出逆变器侧壁过多,影响电站现场的通道通行。盒盖和盒体的拼接处设计了内嵌式密封胶条槽,胶条采用三元乙丙材质,压缩量预留30%,扣合后可以完全阻挡户外的雨水、扬尘侵入盒内,避免接线端子受潮氧化造成通讯中断或者接触不良。

  内部的端子排布完全按照信号类型做了物理分隔,强电回路的干接点接线端子和弱电的RS485通讯端子之间设计了凸起的隔离筋,间距保持在15mm以上,避免现场布线时强弱电线路交叉缠绕造成的通讯信号干扰;每个端子位旁边都预留了标签卡槽,现场施工时可以直接打印回路标签插入,不用后期手写粘贴造成标识脱落。外部的线缆格兰头按照线缆直径做了分规格设计,接入逆变器的多芯预制线束采用侧出式格兰头,格兰头的锁紧圈带防松齿,拧紧后可以承受150N以上的线缆拉脱力,避免后期运维拉扯线缆造成端子松脱;外接现场线路的格兰头全部布置在盒体下侧,雨水不会顺着线缆流进盒内,每个格兰头都配套了防水堵头,未使用的接口直接拧紧堵头即可满足防护要求,不用现场额外做密封处理。

  配套的两个分线转接块是为了适配现场多回路线缆的走线固定,转接块采用和接线盒同材质的阻燃材料,背部带背胶和安装孔双重固定结构,可以根据现场布线方向固定在逆变器侧壁或者安装支架上,转接块上的线缆卡槽直径匹配常用的PV线和通讯线外径,卡入后可以固定线缆走向,避免线缆长期悬空晃动造成的根部应力断裂。整套结构的所有棱角都做了R2以上的圆角处理,没有尖锐的飞边棱角,现场施工时不会划伤施工人员的手部或者线缆绝缘层;整体安装完成后,从逆变器侧壁突出的总厚度不超过80mm,不会超出逆变器本身的安装外轮廓,在并排安装多台逆变器的电站场景下,不会和相邻逆变器的接线结构产生干涉,也不会影响逆变器本身的散热风道,因为接线盒的安装位置特意避开了逆变器的侧面散热进风口,预留了足够的进风间隙。

  从建模的细节来看,所有的接线端子、格兰头、安装螺柱都按照实际零部件的尺寸做了1:1还原,线束的弯曲半径也符合电气布线的规范要求,没有出现小于线缆直径5倍的硬折弯,完全可以直接用来做电站施工的布线模拟,提前排查现场安装时可能出现的线缆长度不足、安装位干涉、布线空间不够的问题,也可以作为电气成套厂做配套接线加工的参考依据,不用反复去现场测量实际尺寸。
