基于接触器的带控制器自动转换开关设计

　　在工业供配电、商业后备电源、小型数据机房、野外作业供电等场景中，双电源自动切换是保障供电连续性的核心环节，这套基于接触器搭建的带控制器自动转换开关，正是针对这类场景开发的实用型电气控制方案。不同于集成式ATS开关的封闭化设计，这套方案采用通用接触器作为主执行元件，搭配逻辑控制回路实现全流程自动切换，所有元件均为工业现场通用选型，后期维护替换成本极低，适配绝大多数中小功率双电源切换需求。

　　从实际功能逻辑来看，这套控制回路覆盖了发电机启停全流程的供电匹配逻辑：当主供电回路出现欠压、过压、失压等异常工况时，控制回路会先触发发电机远程启动信号，待发电机输出电压、频率稳定到额定区间后，再驱动主回路接触器完成负载侧的电源切换，避免发电机刚启动时电压不稳冲击负载设备；当主供电恢复正常并持续稳定一段时间后，回路会先将负载切回主供电回路，再触发发电机停机延时逻辑，待发电机空载运行降温后再完全停机，整套逻辑完全贴合备用电源系统的实际运行要求，不需要额外增加外置延时模块或独立控制器。

　　设计过程中优先考虑了现场安装的兼容性，主回路接触器选用标准导轨安装规格，控制回路的所有接线端子都预留了足够的接线空间，适配1.5-6平方毫米的多股铜芯导线接入，整套开关的安装边界可以适配标准PZ30配电柜或者落地式动力柜的安装位，不需要额外定制安装柜体。回路设计时特意在接触器线圈回路增加了电气互锁结构，从硬件层面避免两路电源同时合闸导致的相间短路故障，同时在控制回路预留了手动操作的接线点位，现场调试或者检修时可以通过外置按钮强制切换电源状态，满足不同工况下的操作需求。

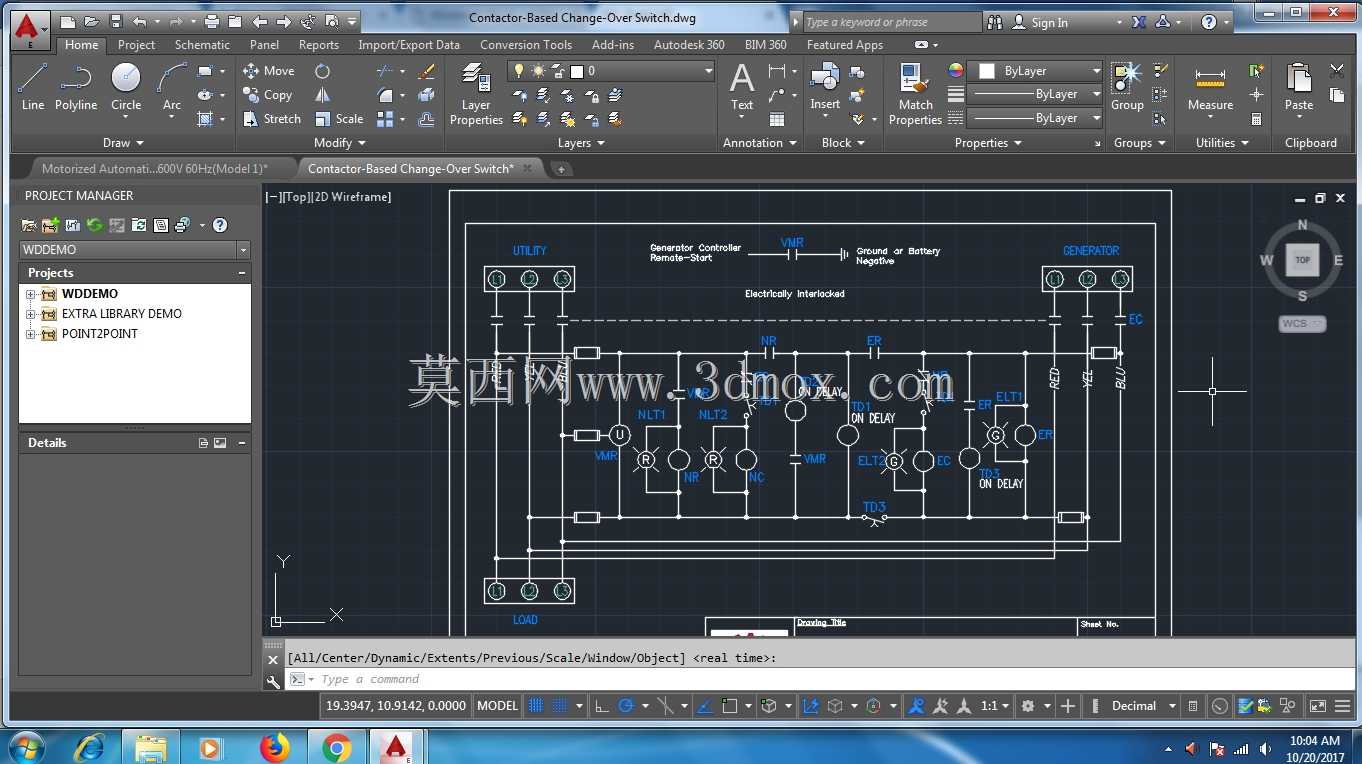

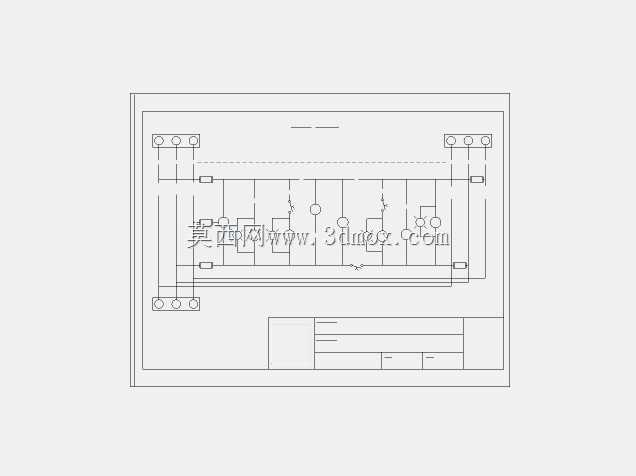

　　从结构布局来看，原理图中清晰划分了主回路、控制回路、信号反馈回路三个独立区域，主回路的大电流走线与控制回路的小电流走线在柜体排布时可以实现物理分隔，减少大电流通断时对控制信号的电磁干扰。所有元件的参数选型都匹配常规380V/220V供电系统的额定要求，接触器的额定电流可以根据实际负载功率灵活替换，不需要改动整体控制逻辑，不管是小型商铺的后备照明供电，还是车间关键设备的应急供电，都可以通过调整主接触器规格快速适配。

　　在实际现场应用中，这套方案相比成品ATS开关有更强的场景适配性：针对部分野外作业场景没有持续值守人员的情况，回路自带的发电机启停控制不需要人工干预，主电源断电后可以自动启动发电机完成供电恢复；针对部分对供电中断时间要求不高的负载场景，这套方案的成本仅为同电流等级成品ATS开关的三分之一左右，同时所有元件都是工业现场常备物料，出现故障时可以快速替换，不会因为专用配件缺货导致长时间停电。原理图中还预留了运行状态信号的输出点位，可以外接指示灯或者远程信号模块，将电源状态、发电机运行状态上传到值班室的监控系统，方便运维人员实时掌握供电状态。

　　设计时也充分考虑了长期运行的可靠性，在接触器线圈两端并联了浪涌吸收元件，减少线圈通断时的反向电动势对控制回路其他元件的冲击，延时环节采用硬件RC延时结构，相比软件延时的控制器不会出现程序跑飞的问题，在高温、高粉尘的恶劣工业环境下也能稳定运行。整套回路的接线逻辑清晰，现场电气施工人员对照原理图就可以完成接线调试，不需要专门的编程或者参数设置环节，大幅降低了现场部署的技术门槛。
