钣金结构电气防护外壳设计方案

　　这款钣金材质的电气外壳，主要面向低压配电、小型电源变送、工控终端类设备的承载防护需求，在车间现场控制柜、户外小型变送站点、设备配套电控单元安装场景中都能适配。日常使用中，这类外壳首先承担物理防护作用，隔绝外界粉尘、飞溅液体、意外磕碰对内部电气元件的损伤，同时为内部排布的变压器、接线端子、控制板卡提供稳定的安装基准，避免元件受外力移位引发接线松脱、电路故障。

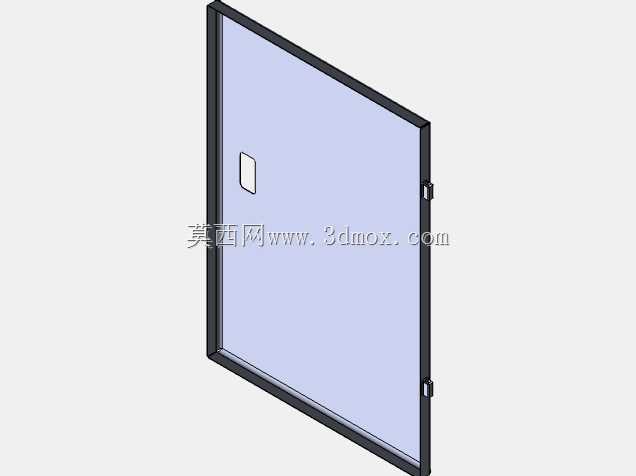

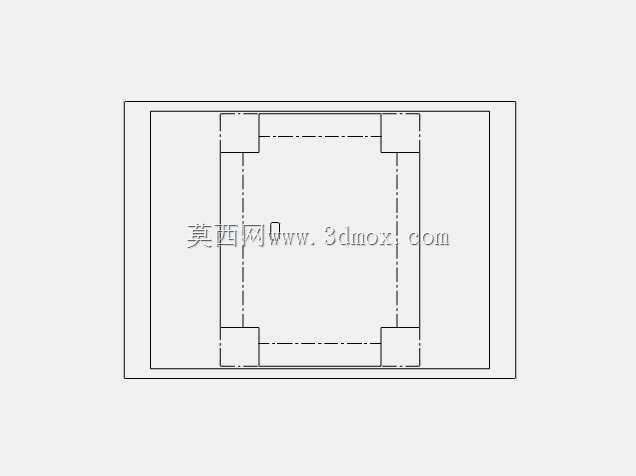

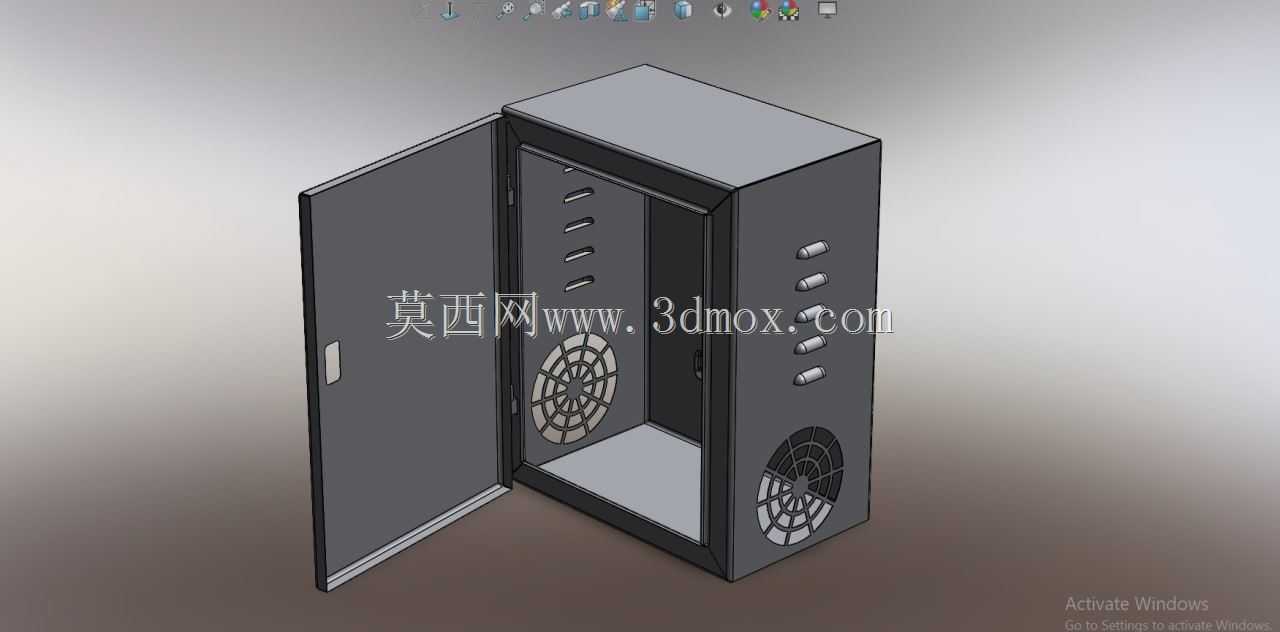

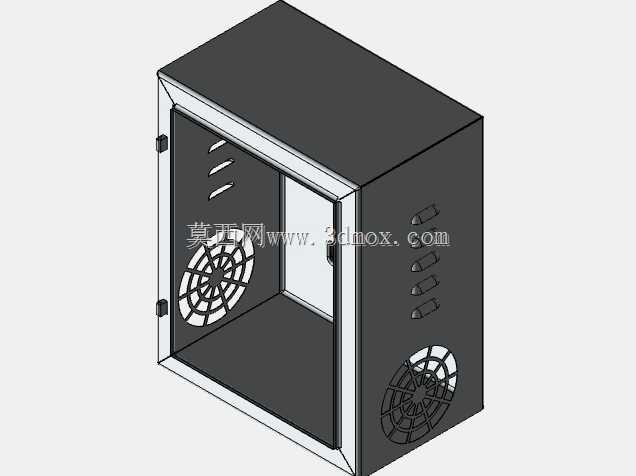

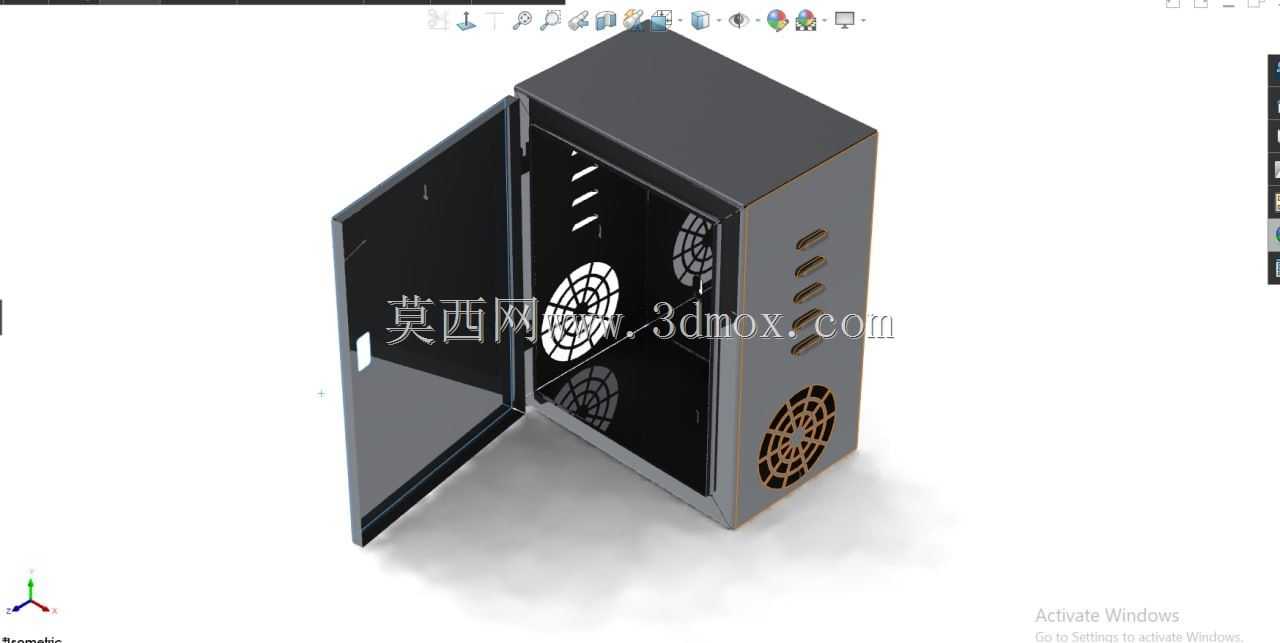

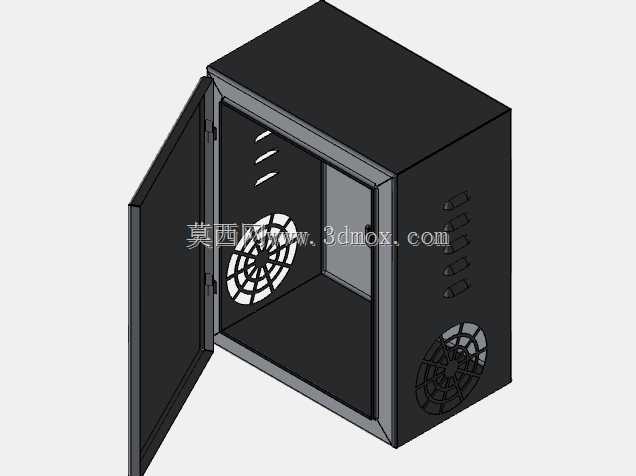

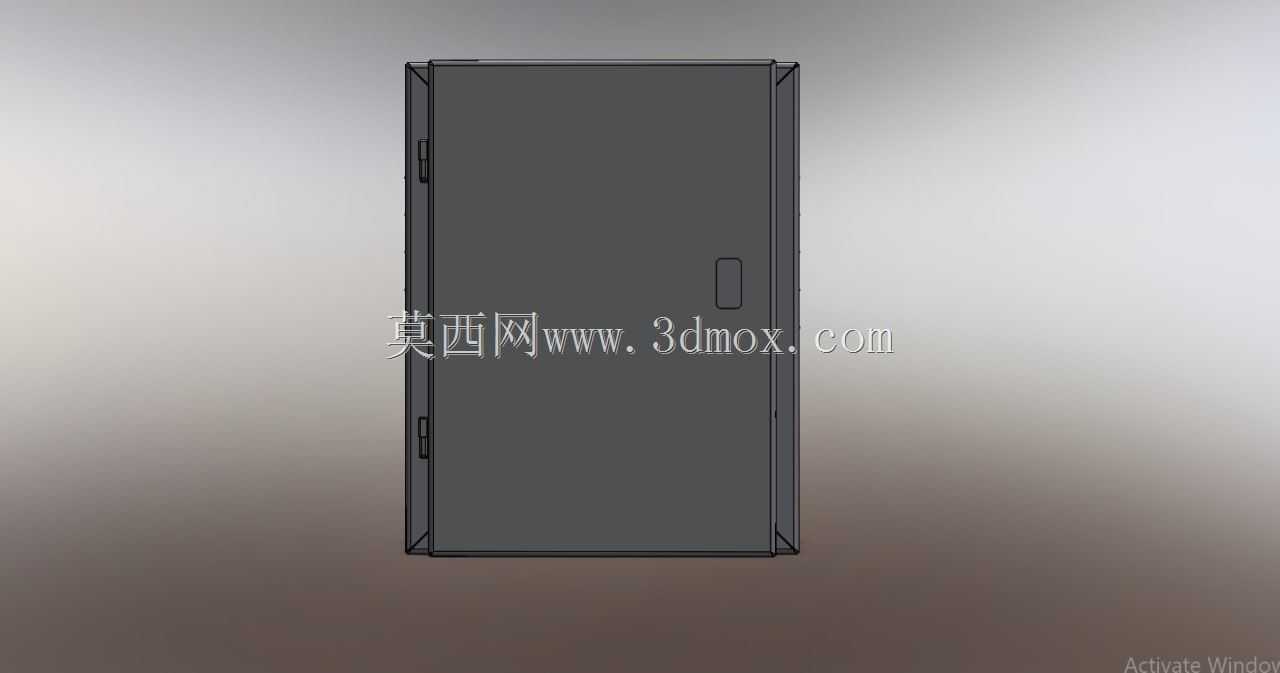

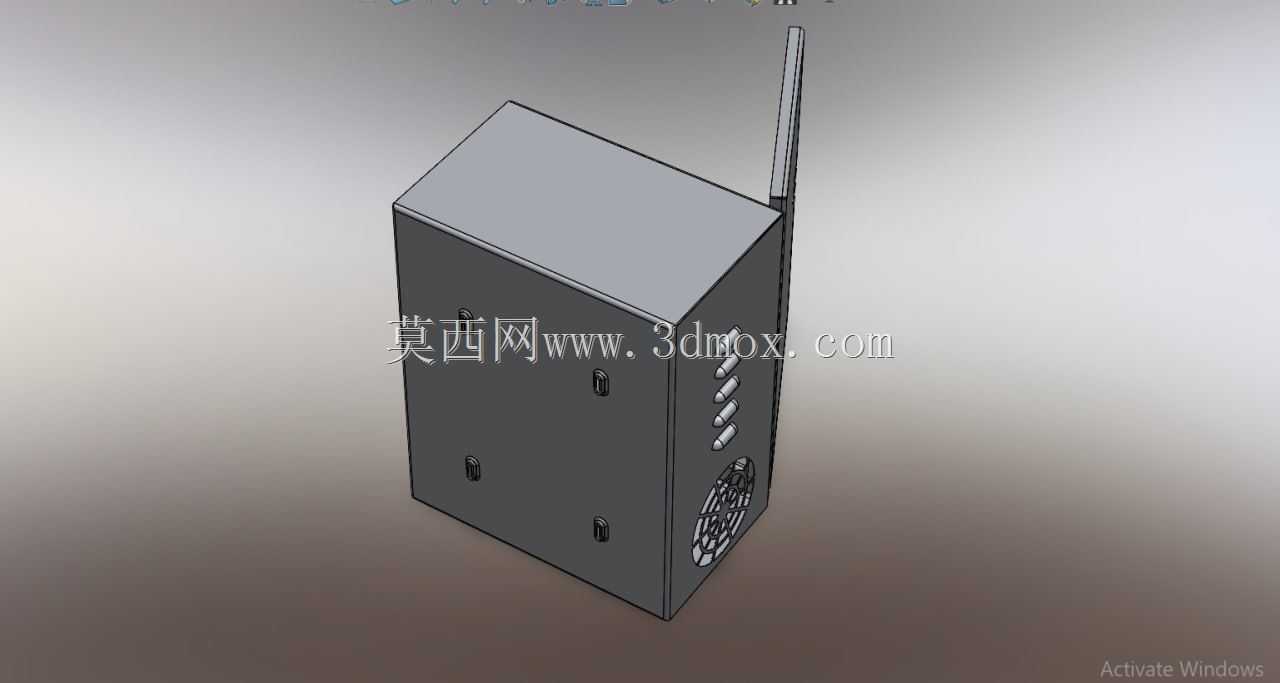

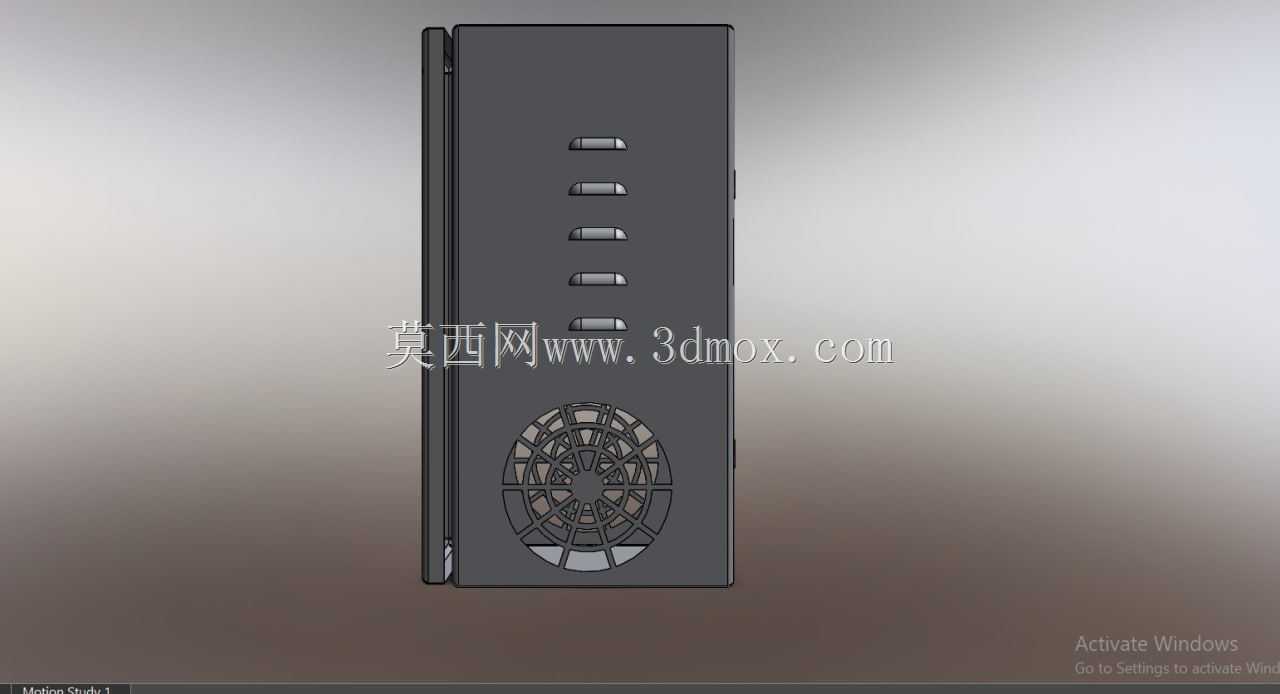

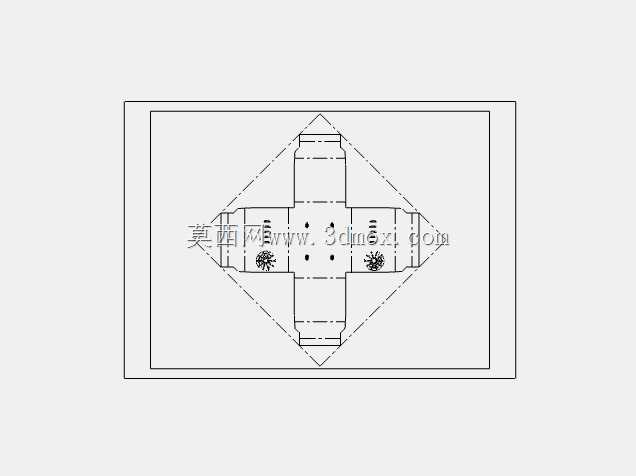

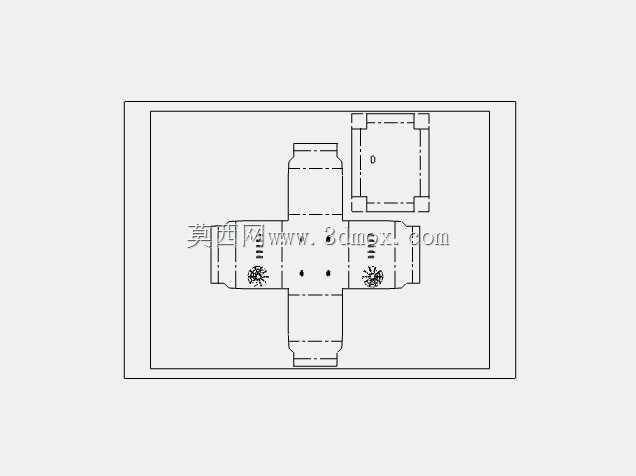

　　从结构设计逻辑来看，整体采用单开门侧开式结构，门体与主壳体通过侧边暗藏式铰链连接，开合角度可满足常规接线、元件更换的操作空间需求，门体内侧预留了密封胶条安装槽位，装配胶条后可达到对应IP等级的防护要求，适配多尘、轻度潮湿的安装环境。壳体侧面与背部预留了多组散热通风孔位，对应内部安装轴流风扇的位置，通风孔外侧加装了防护网罩，既保证冷热空气的对流通道顺畅，带走变压器、功率元件工作时产生的热量，避免内部积热导致元件寿命衰减，又能阻挡大尺寸杂物、虫鼠进入壳体内部引发电路短路。

　　壳体内部预留了标准化的安装导轨固定位，可兼容常规DIN导轨的安装需求，支持断路器、接线端子、小型变压器等标准电气元件的直接卡装，同时背部预留了整块安装板的固定螺孔，用户可根据实际元件排布需求自行打孔安装非标准元件，适配不同功率等级、不同功能配置的电气单元组装需求。壳体底部预留了格兰头安装孔位，方便进出线缆的密封固定，避免线缆拉扯导致接线端脱落，同时可沿线缆缝隙阻挡粉尘、水汽进入壳体内部。

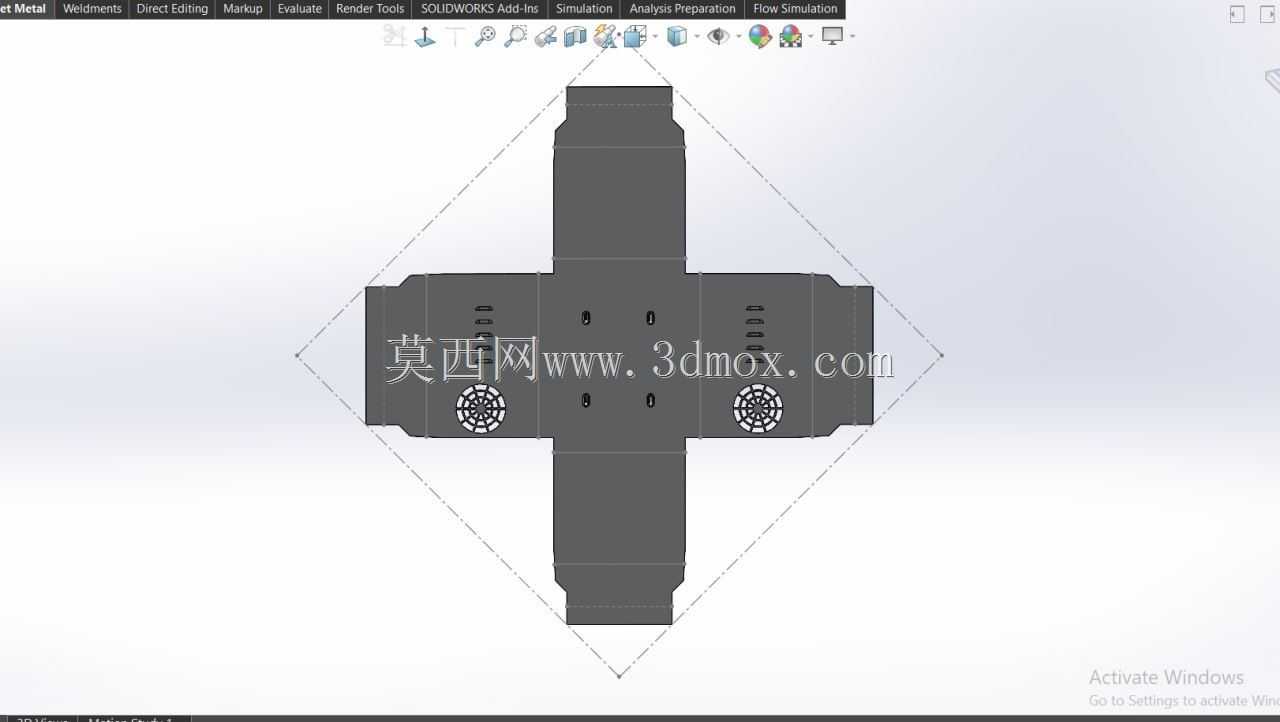

　　从安装边界尺寸来看，这款外壳的整体深度适配常规墙面挂装、落地支架安装的空间要求，开门操作时不会占用过多侧向空间，可直接安装在车间立柱、设备侧方立面、电控室墙面等位置，无需额外预留过大的操作通道。壳体的钣金折弯处均做了圆角钝化处理，避免安装、运维过程中锋利的钣金边角划伤操作人员，所有拼接位置采用点焊加打磨工艺，保证壳体整体结构强度，在长期承受内部元件重量、外界轻微振动的情况下不会出现拼接缝开裂、结构变形的问题。

　　在实际选型应用中，这类外壳可根据内部安装元件的总发热量调整通风孔的开孔率，也可根据安装环境的防护需求更换不同厚度的密封胶条，或是在通风孔处加装防尘滤棉，适配多粉尘、高湿度的特殊安装场景。壳体表面采用静电喷塑处理，具备基础的防锈、防腐蚀能力，可在普通工业环境下长期使用而不出现表层脱落、锈蚀的问题，门体位置预留了锁具安装位，可加装通用型柜锁，避免非专业人员随意打开外壳触碰内部带电元件引发安全事故。

　　不同于通用型的标准电控箱，这款外壳的内部空间排布专门针对小型电源变压器的安装做了优化，对应变压器安装位置的背部预留了加强筋结构，避免变压器长期工作的振动导致壳体安装位变形，同时对应变压器的发热位置加大了通风孔的开孔密度，保证核心发热元件的散热效率。接线区域预留了足够的走线空间，可容纳多股动力线、信号线的排布与绑扎，避免内部线缆杂乱堆积影响散热与后期运维排查。
