近红外粉尘检测传感单元结构设计

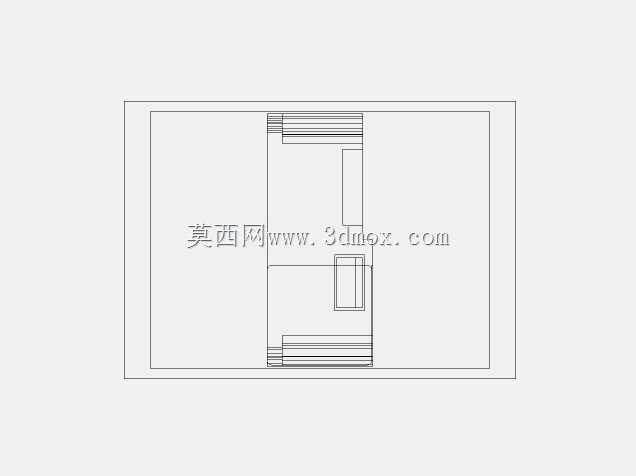

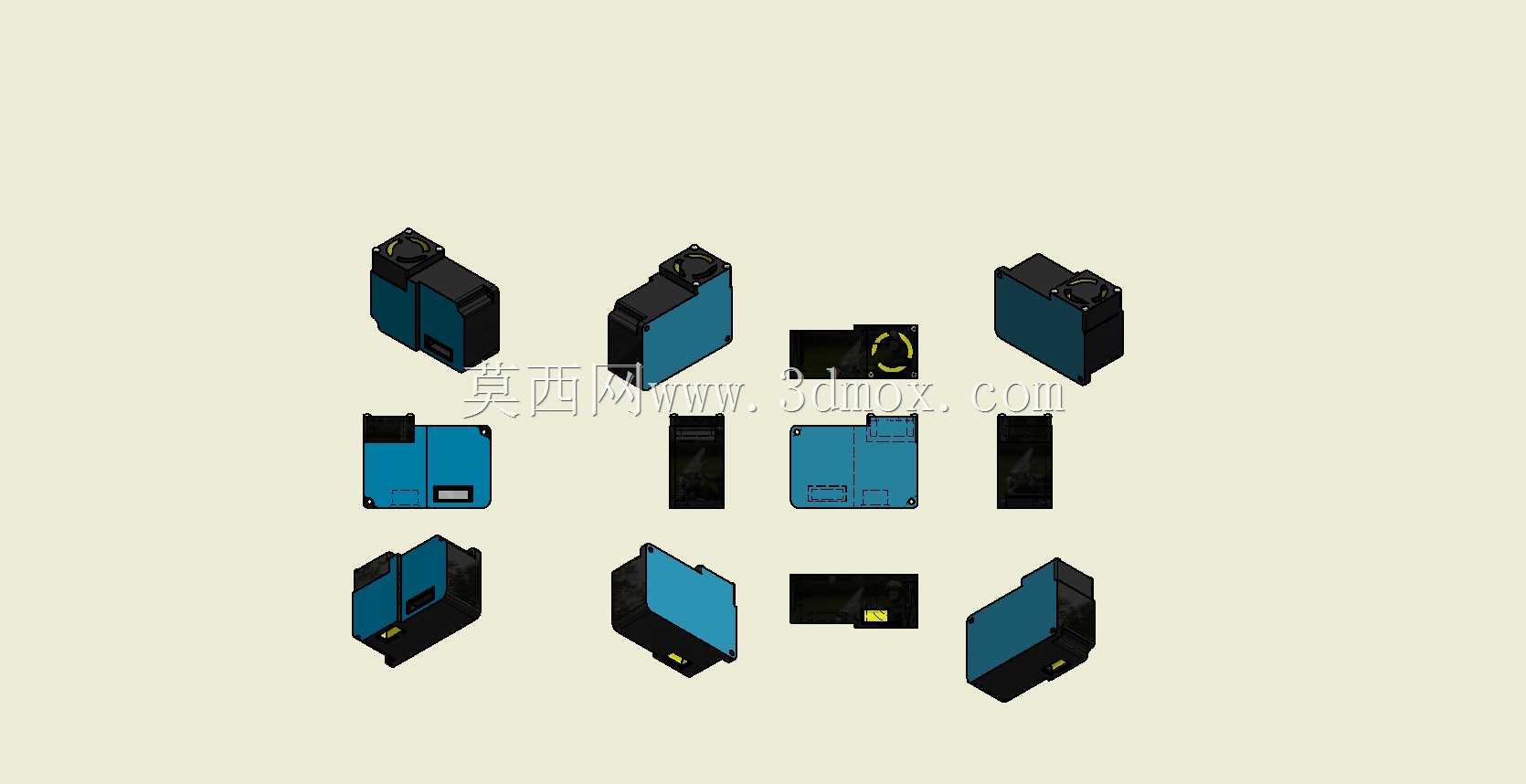

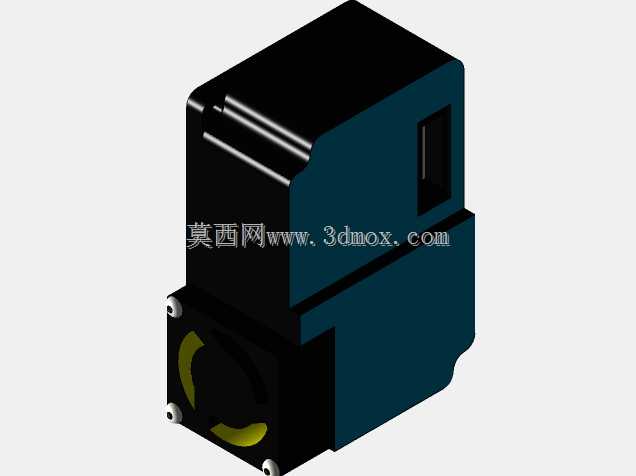

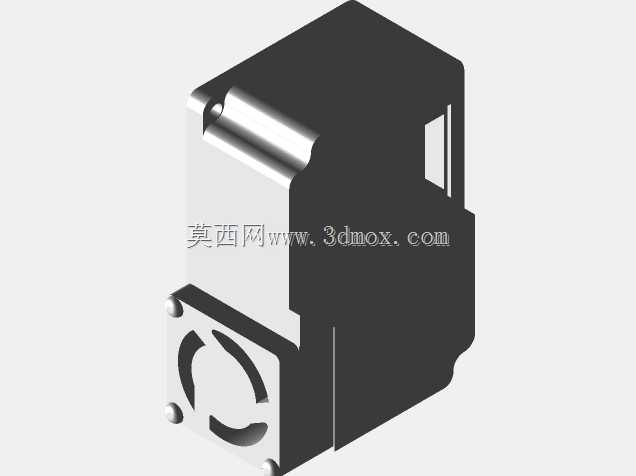

　　在做空气质量监测类设备的结构选型时，这类光学粉尘传感单元是绕不开的核心部件，很多新风系统、空气净化器、工业扬尘点位监测终端、车载空气净化模块里，都会用到同原理的检测部件，这次拆解建模的这款近红外散射式粉尘检测单元，核心是通过光散射原理捕捉空气中悬浮颗粒物的浓度信号，可识别PM10粒径段的悬浮颗粒，能为后端控制电路提供实时的颗粒物浓度数据支撑。从结构设计的角度看，这款传感单元的外壳采用分体式卡扣加超声压合的装配结构，主体外壳分为上下两个主壳体，侧面预留了气流通路的进出窗口，窗口位置做了格栅式挡光结构，既可以保证采样气流顺畅进入检测光腔，又能避免外界杂散光进入光腔干扰检测精度，这种挡光格栅的角度是经过光路计算的，每一片格栅的倾斜角度都刚好能阻挡外部直射光线进入光敏接收区，同时不会对采样气流的流速造成明显阻碍，保证采样的响应速度。

　　光腔内部的结构做了消光纹理处理，内壁不是光滑平面，而是布满了微米级的凹凸消光筋位，能吸收光腔内的杂散反射光，避免光线在腔体内多次反射后被接收元件捕捉，造成检测数值的基线漂移。电路部分的安装位在壳体下半部分，预留了插针式接线端口的安装槽，端口位置做了防呆限位筋，装配时不会出现插反的问题，同时端口周围做了密封挡边，避免设备在高湿环境下使用时，水汽顺着接线缝隙进入电路区域造成短路。从安装边界来看，这款传感单元的整体外形是方正的小体积结构，四个角预留了沉头安装孔位，可以直接通过M2螺丝固定在设备内部的安装支架上，安装孔的位置公差控制在±0.1mm，能适配多数常规净化设备的内部安装位，不需要额外做转接支架。进出气口的位置在壳体的两个对向侧面，安装时要注意预留至少5mm的气流空间，不能紧贴其他结构件堵住气路，否则会造成采样气流不畅，检测数据滞后。在实际的设备集成场景里，这类传感单元通常会布置在设备的进风风道附近，位置要避开风道内的直吹气流，因为风速过高会干扰光腔内的颗粒物停留时间，造成检测数值偏差，所以结构设计时在传感单元的安装位周围通常会做挡风导流结构，让采样气流以稳定的低速进入检测光腔。

　　另外这款传感单元的外壳采用阻燃ABS材质，表面做了哑光处理，避免外壳表面反光影响周边其他光学元件的工作，壳体的壁厚均匀控制在1.8mm，既保证了结构强度，又不会因为壁厚不均造成注塑成型时的缩痕问题，卡扣的扣合量设计在0.3mm，装配后上下壳体的接缝间隙控制在0.1mm以内，能阻挡大颗粒灰尘进入壳体内部污染光路和电路。在建模过程中可以发现，这款产品的光腔部分和电路安装部分是通过内部的隔光板完全分隔开的，隔光板和壳体是一体注塑成型的，没有额外的装配缝隙，能完全阻挡发光元件的光线直接漏到电路区域，避免光线对电路上的光敏元件造成干扰。

　　发光元件和接收元件的安装位都做了精准的定位柱，装配时元件可以直接卡入定位柱，位置偏差不会超过0.05mm，保证光路的对准精度，不需要后期额外调整光路角度，能提升批量装配的效率。在工业扬尘监测的场景里，这类传感单元外部通常会加装防雨防尘的外罩，外罩和传感单元之间会预留进气的缓冲腔，避免雨水和大颗粒粉尘直接进入传感单元造成堵塞，而这款传感单元本身的进气格栅缝隙宽度控制在0.8mm，能阻挡粒径较大的纸屑、纤维等杂物进入光腔，减少日常维护的清理频率。在车载空气净化的应用场景里，这款传感单元的安装位要远离车内的高温区域，比如不能布置在空调出风口的加热通道旁边，因为壳体材料的长期工作温度上限是80摄氏度，长期处于高温环境下会造成壳体变形，光路偏移，影响检测精度，所以建模时也标注了壳体的耐温边界，方便结构工程师在做整机布局时参考。
