工业防爆型点式可燃气体探测装置结构

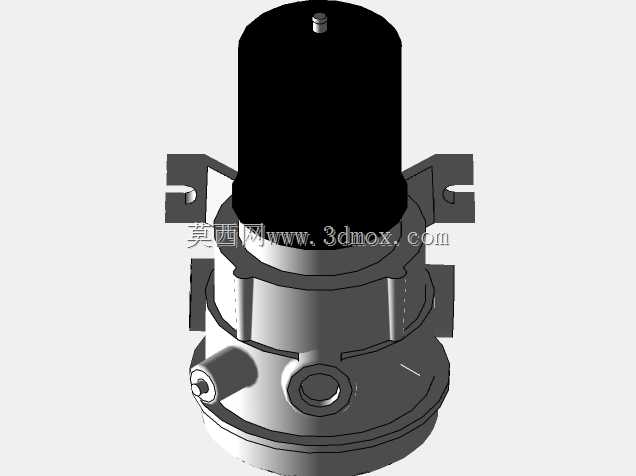

　　在石化厂区、油气储运站、化工生产车间这类存在易燃易爆气体泄漏风险的作业场景中，点型气体探测装置是安全防护体系的前端感知核心，本次呈现的这款探测装置结构，完全围绕工业防爆场景的实际安装、运维、检测需求完成结构设计。从实际使用场景来看，这类装置通常需要安装在易发生气体积聚的管廊下方、储罐区围堰周边、反应釜旁的立柱或墙面位置，长期暴露在户外日晒雨淋、存在腐蚀性气体挥发、甚至可能有物料飞溅的工业环境中，因此外壳结构首先做了厚重的隔爆型设计，上部的传感舱采用封闭圆柱腔体结构，壁厚满足隔爆间隙要求，即便内部传感元件出现打火情况，也能通过隔爆结合面的间隙熄灭火焰，避免引爆外部环境中的易燃易爆混合气体，这一结构完全符合工业防爆设备的隔爆设计规范。下部的接线腔体同样采用密封式结构，侧面预留的防爆电缆引入接口，可配合防爆格兰头完成进线电缆的密封固定，既可以阻止外部腐蚀性气体、水汽进入腔体内部侵蚀接线端子与电路元件，也能满足防爆区域的密封要求，避免腔体内部与外部危险环境直接连通。安装结构上，装置中部设计了带安装孔的法兰式固定耳，三个均布的安装耳可直接通过膨胀螺栓或设备自带的安装支架固定在墙面、立柱或者工艺管道旁的支架上，安装耳的开孔尺寸适配常规M8-M10的固定螺栓，安装时不需要额外做复杂的转接结构，现场施工时可直接根据探测点位的布置要求调整安装朝向，让传感端的进气方向对准易发生泄漏的位置，提升检测响应速度。

　　从结构设计的思路来看，整个装置采用上下腔体分层的结构，上部腔体专门容纳光学传感元件与信号处理前端电路，下部腔体预留接线端子与走线空间，中间通过隔爆螺纹结构连接，既方便生产装配时的元件安装，也方便后期运维时打开下部腔体完成接线检查、模块更换，不需要拆卸上部已经校准完成的传感部分，能大幅降低现场运维的工作量，避免反复拆装传感舱导致的检测精度偏移。外形尺寸方面，整个装置的主体直径控制在120mm左右，上部传感舱高度约150mm，加上下部接线腔体整体高度在260mm上下，安装耳的外沿最大直径约180mm，这个尺寸既保证了内部有足够的空间容纳光学检测模块、温度补偿元件与接线端子，也不会因为体积过大在现场安装时与周边管道、设备产生干涉，安装时只需要预留出半径100mm的操作空间，就能完成装置的固定与接线作业。

　　装置顶部预留的标准接口可配套防雨罩或者气体采样罩使用，在户外安装时加装防雨罩可以避免雨水直接淋在传感进气口造成检测误报，在有通风管道或者密闭空间安装时，可通过采样罩连接采样管，实现远距离的气体采样检测。侧面预留的调试接口在正常使用时通过防爆堵头密封，现场校准时不需要打开整个腔体，只需要拧下堵头连接标准气路就能完成传感器的零点校准与量程标定，大幅减少现场校准的作业时间，也避免开盖作业带来的防爆安全风险。整个壳体的边角位置都做了圆弧过渡处理，没有尖锐的凸起结构，一方面可以避免现场安装运维时磕碰划伤作业人员，另一方面也能减少工业环境中粉尘、物料在壳体表面的积聚，降低长期使用后粉尘覆盖进气口导致检测灵敏度下降的概率。

　　从结构建模的细节来看，所有的隔爆结合面都预留了符合规范的加工余量标注，安装耳的位置做了加强筋结构提升承重能力，避免长期使用后安装耳受震动出现断裂，电缆接口的螺纹规格采用通用的防爆管螺纹，可适配市面上绝大多数的防爆格兰头与穿线软管，不需要额外定制转接配件。这类探测装置在实际工业场景中，通常会和厂区的消防报警系统、紧急切断系统联动，当检测到环境中可燃气体浓度达到预警阈值时，会立刻输出开关量或者模拟量信号给上位控制系统，触发现场声光报警，同时联动切断相关管道的进料阀门、启动防爆排风设备，在气体浓度达到爆炸下限之前完成风险处置，是工业安全生产中不可或缺的前端感知设备，整个结构设计完全围绕工业现场的防爆要求、安装便利性、运维便捷性展开，没有多余的装饰性结构，每一处结构设计都对应实际使用中的具体需求。
