OV7670 VGA摄像头模组结构设计

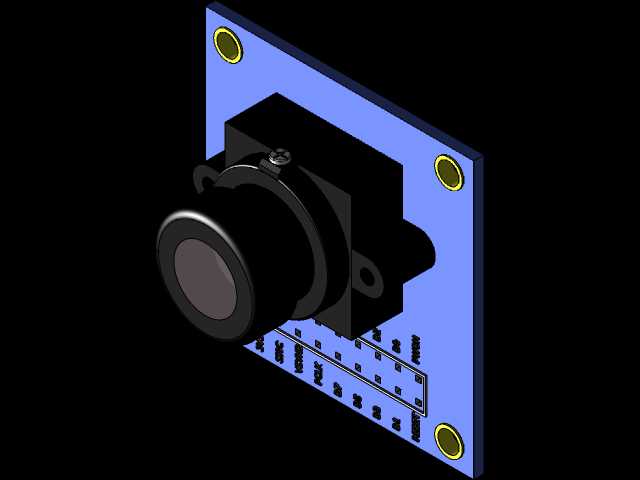

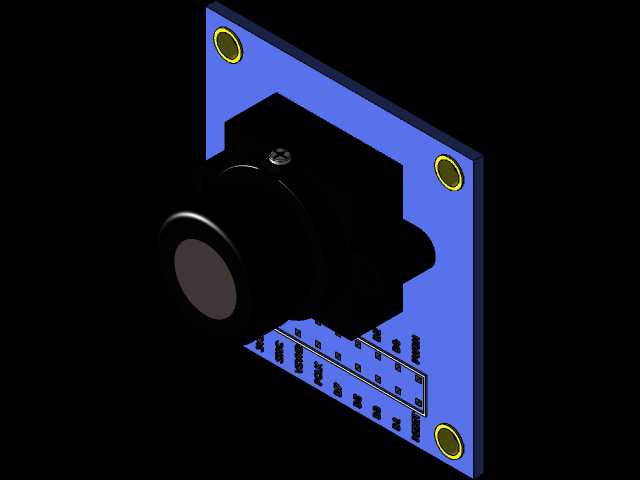

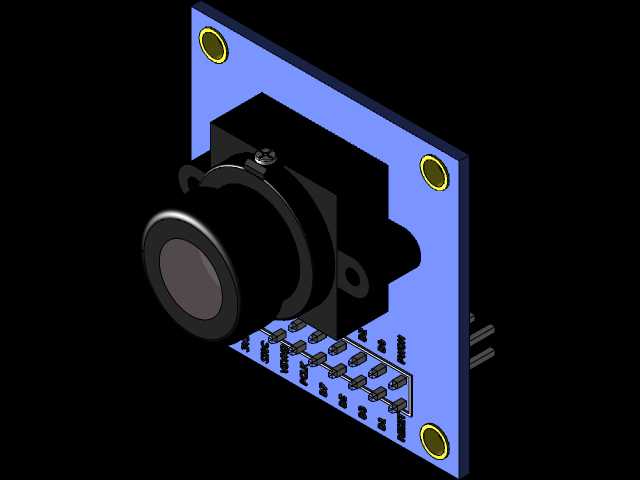

　　在嵌入式视觉开发、小型机器人感知、简易图像采集终端的搭建场景中，这类集成CMOS图像传感器的摄像头模组是核心的前端感知部件，本次呈现的OV7670 VGA规格模组，在结构设计上完全贴合便携嵌入式设备的集成需求，从安装边界到接口布局都做了针对性的工程优化。先看安装层面的设计考量，模组采用方形PCB作为承载基体，四个边角预留了标准的金属化安装孔，孔位间距适配通用的视觉模块安装支架，不管是固定在机器人底盘的前置支架上，还是嵌入到小型智能设备的面板开孔中，都不需要额外做转接板加工，安装孔周边做了露铜处理，既可以通过螺丝锁附实现机械固定，也能在需要屏蔽干扰的场景下连接接地端，降低外部电磁信号对图像采集的干扰。镜头部分的结构设计兼顾了调节便利性与防护性，镜头座采用螺纹旋接结构固定在PCB上，用户可以根据实际物距需求旋转镜头调整焦距，调焦到位后可以通过点胶固定镜头位置，避免设备运行过程中震动导致焦距偏移；镜头前端的镜筒突出PCB板面一定高度，在做外壳开孔设计时，只需要预留对应直径的通孔让镜头伸出即可，镜筒外壁可以和外壳开孔处做遮光泡棉贴合，避免环境杂光从缝隙进入镜头产生眩光。

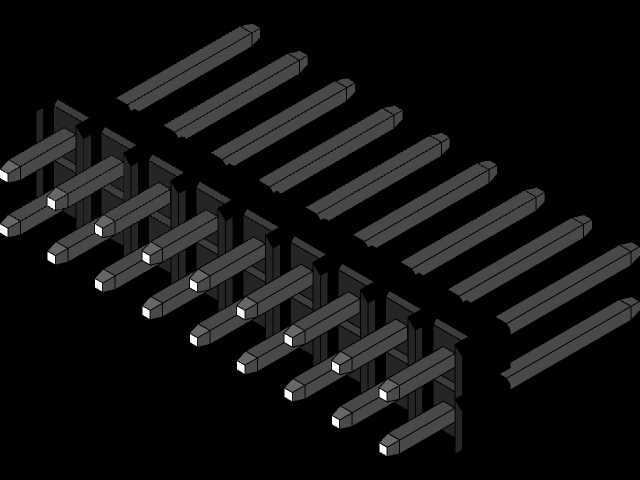

　　PCB板上的元件布局遵循了信号完整性原则，图像传感器芯片布置在镜头正下方的PCB中心位置，缩短感光芯片到镜头的光路距离，减少光路偏差；排针接口布置在PCB的侧边，采用标准2.54mm间距排针，和常用的单片机、FPGA开发板的扩展接口直接匹配，接线时不需要额外转接线缆，排针的引脚定义顺序兼容主流的视觉模块接线规范，SCCB控制引脚、数据输出引脚、电源引脚的排布顺序做了防反插优化，降低接线错误导致的模块烧毁风险。从功能适配的结构设计来看，模组上的被动元件全部采用贴片封装，整体板面元件高度控制在较低范围内，除镜头外其余元件的高度都不超过排针的高度，在堆叠安装时不会和上层的扩展板产生干涉。

　　电源相关的滤波电容紧贴传感器芯片的电源引脚布置，能有效滤除电源线上的高频杂波，避免图像出现固定模式噪声，这部分的布局在三维结构上特意预留了电容的焊接空间，不会和镜头座的固定结构产生空间冲突。在实际选型适配时，需要注意该模组的视觉角度参数对应的镜头突出长度，在做设备外壳设计时要预留足够的镜头容纳空间，同时要考虑镜头调焦时需要的旋转操作空间，不要在镜头周边布置过高的元件挡住调焦操作路径。模组的整体厚度控制得当，在对安装空间有严格限制的小型智能车、穿戴式图像采集设备中，不需要额外削减结构就能嵌入安装。

　　另外，PCB板的边缘做了圆角处理，避免安装时尖锐边角划伤操作人员或者设备内部的线材，板上的定位标记点清晰，在做自动化焊接生产时可以通过视觉识别定位点完成贴片加工，保证量产时的装配精度。对于做嵌入式视觉项目开发的结构工程师来说，这个模组的三维模型可以直接导入到整机装配文件中，提前核对安装孔位、接口位置、镜头突出尺寸和周边结构的干涉情况，不需要反复打样测量模组尺寸，能大幅缩短项目开发前期的结构验证周期，在做结构设计时也可以根据这个模组的安装尺寸，提前设计对应的固定压片、遮光罩等配套结构件，保证整机装配后图像采集效果不受结构杂光的影响。
