电气安装用嵌入式面板盒结构设计

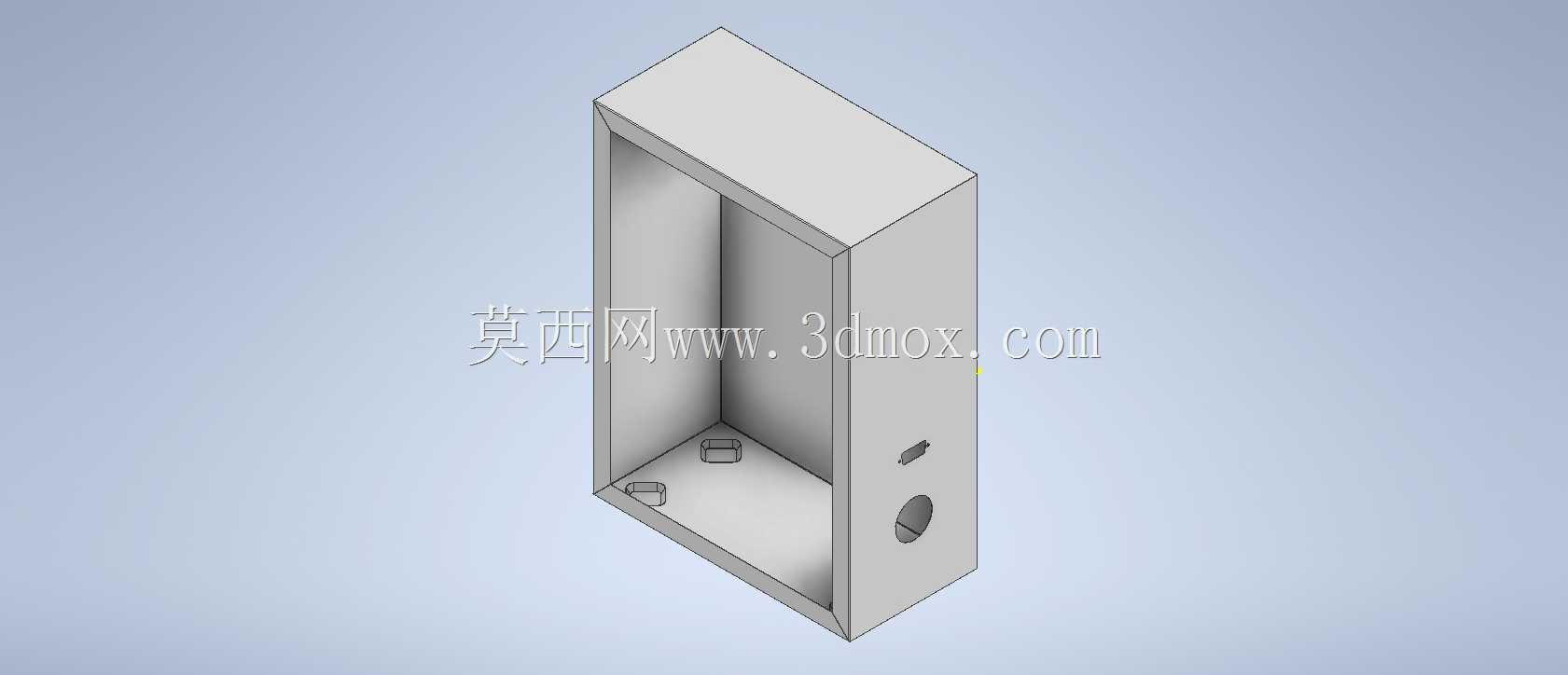

　　在低压电气布线、小型电源模块配套安装的场景里，这类嵌入式面板盒是现场布线作业中很常见的配套结构件，多数用在墙面内嵌安装、设备柜体侧壁内嵌的装配场景里，用来容纳小型接线端子、微型电源转换模块、局部线路转接节点，避免外露线路受外力磕碰、积灰受潮，同时给外露的操作面板提供规整的安装基准面。从结构设计逻辑来看，这个壳体采用一体化弯折成型的腔体结构，整体为狭长矩形截面，腔体内部预留了足够的净空空间，能够容纳常规尺寸的小型接线排、微型变压器模块或者低压信号转接板，腔体开口边缘做了外翻的止口边，安装时这个止口边可以贴合安装面的外侧，既能够遮挡安装开孔的边缘裁切瑕疵，也能限制壳体推入安装腔的深度，避免安装时壳体整体滑入开孔内部。

　　壳体侧壁上预留的两个不同形状的开孔，分别对应不同的走线需求：圆形开孔是常规的线缆穿入孔，适合护套线、圆形电缆穿入腔体内部接线，腰型开孔则是用来安装固定小型指示灯或者微动操作按钮，不需要后期在现场二次开孔，减少现场施工的加工工作量。腔体内部的底面上预留了两个带安装孔的凸台，这两个凸台和壳体是一体成型的，凸台的高度刚好留出了螺丝安装的间隙，用来固定内部安装的电气元件或者线路板，不需要额外在腔体内加装螺母柱，减少装配的零件数量，也避免了额外配件松动脱落造成的内部短路风险。

　　从安装边界来看，这类面板盒的外形尺寸是匹配常规墙面暗装开孔的通用尺寸设计的，腔体的深度适配常规墙面抹灰层加砌块的预留深度，不需要对安装基面做额外的剔凿加深，安装时只需要在预设位置开出对应尺寸的矩形开孔，将壳体推入开孔后，通过止口边的预留安装孔或者侧边的卡紧结构就能完成固定，后期面板可以直接扣合在止口边上，外观面平整无突出。设计时特意将壳体的壁厚做了均匀化处理，不管是采用注塑成型还是钣金弯折加工，都能保证成型后腔体的形变控制在允许范围内，不会出现侧壁歪斜、止口边不平的问题，避免后期安装面板时出现缝隙不均、扣合不紧的情况。腔体内部的转角位置都做了小圆弧过渡，既能够减少成型时的应力集中，避免受力时转角位置开裂，也能避免布线时尖锐的转角划伤线缆绝缘层，降低线路绝缘破损的安全隐患。在实际设备配套场景里，这类面板盒除了墙面暗装使用，也可以配套在小型电源变压器的外置面板上，作为变压器输出端的接线容纳腔，将变压器的输出接线端子、调压旋钮都整合在这个面板盒的外表面上，既规整了外部接线，也能避免接线端子外露造成的误触风险。

　　不同于明装的接线盒，这种嵌入式结构的面板盒安装完成后外露面只有薄薄的一圈止口边，整体嵌入安装基面内部，不会突出于安装面，在一些对外观平整度要求高的设备面板、精装修墙面布线场景里，这种结构的适配性更好，不会因为突出的盒体影响周边设备的安装或者墙面的整体美观度。设计时也考虑了不同场景的通用性，腔体内部的安装凸台位置预留了调整余量，既可以安装螺丝固定的线路板，也可以用扎带穿过凸台旁边的间隙固定内部的线束，不需要针对不同的内部元件重新修改壳体结构，减少了配套设计的工作量。
