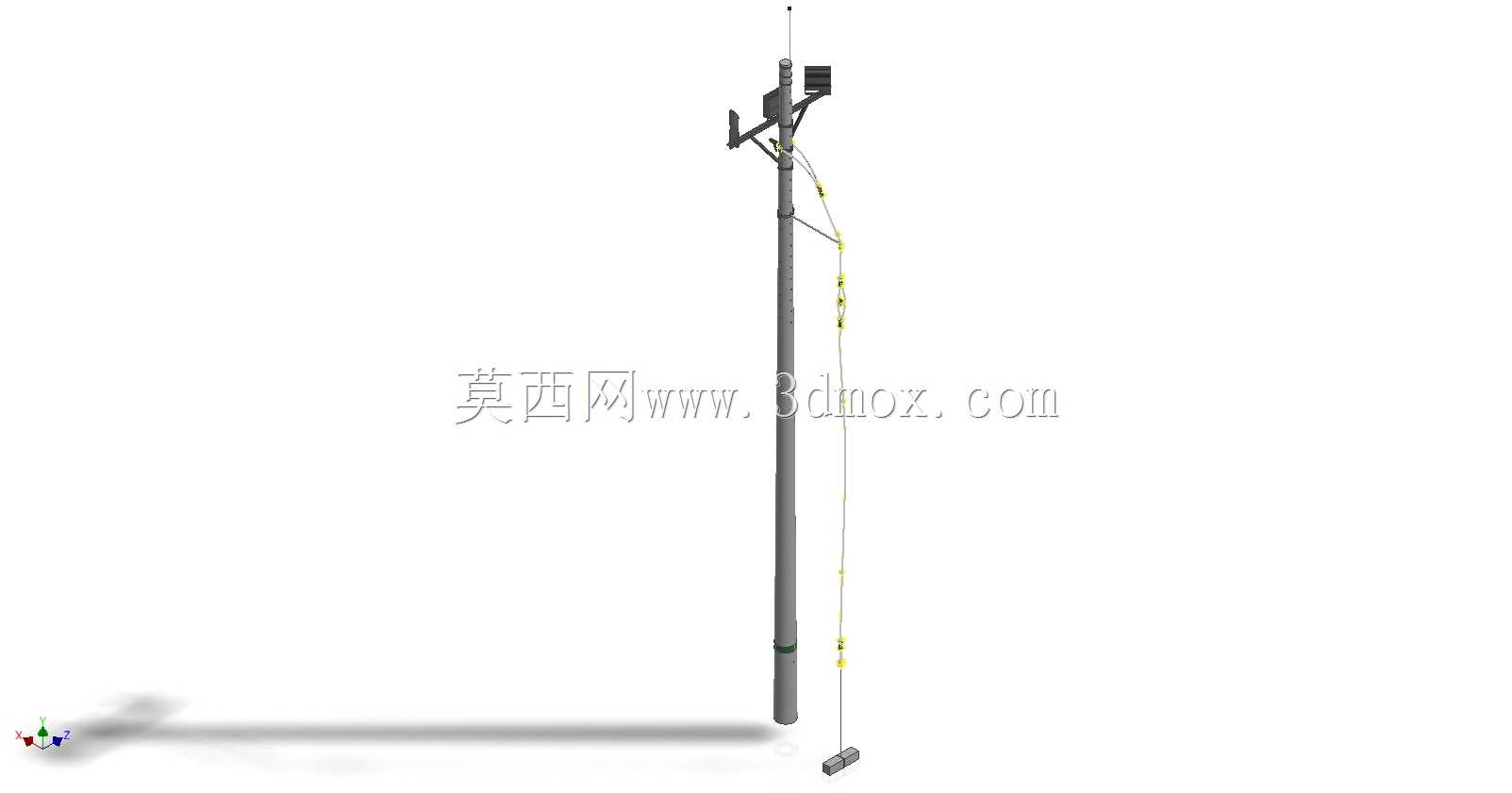

在输配电线路、户外通讯基站、偏远区域供电台区的杆体布设场景中,杆体的抗倾覆稳定性与雷电防护能力是保障设施长期可靠运行的核心指标,这套拉线、锚杆搭配防雷系统的结构设计,正是针对这类户外高耸杆体的实际工况完成的三维结构还原。从实际应用场景来看,这类结构常配套10kV及以下电压等级的配电变压器台区架空杆、小型通讯支撑杆使用,尤其适配土壤承载力偏弱的山地、河滩、软土区域——这类区域单纯依靠杆体埋深无法抵抗强风、覆冰带来的侧向倾覆力矩,必须通过拉线配合锚杆的拉结结构分散受力,同时配套独立防雷引下结构避免直击雷、感应雷损坏杆上挂载的变压、通讯设备。

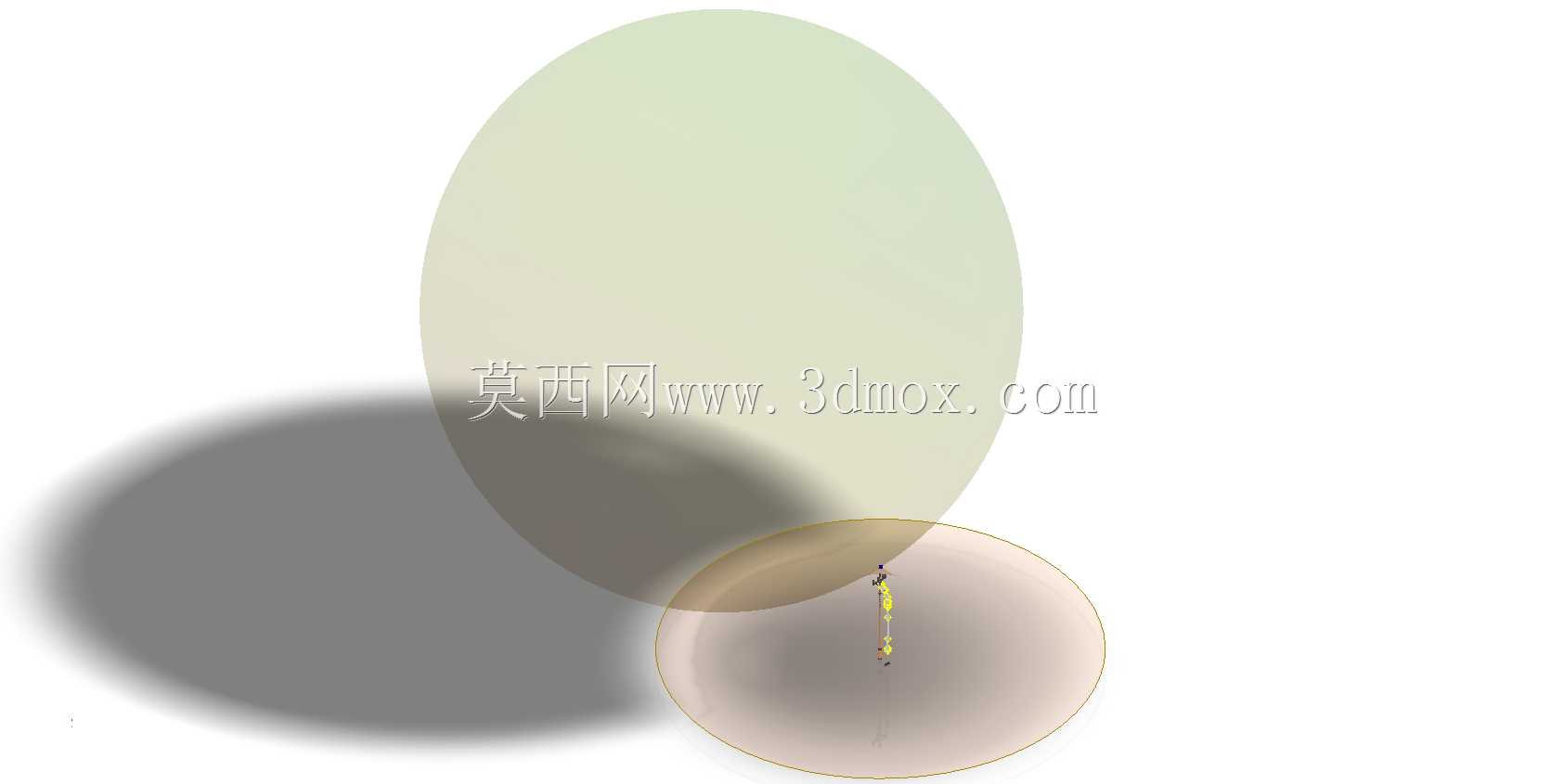

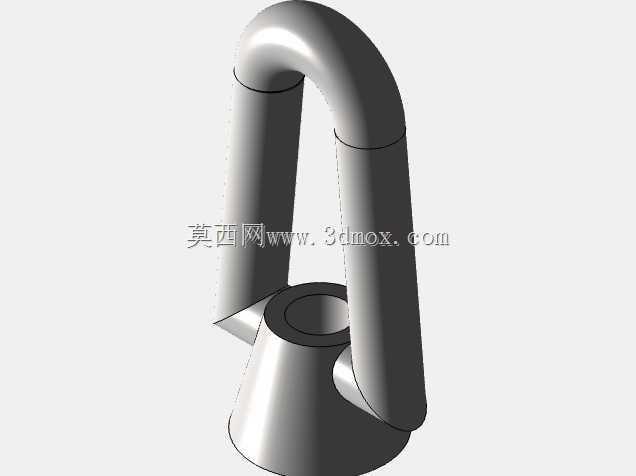

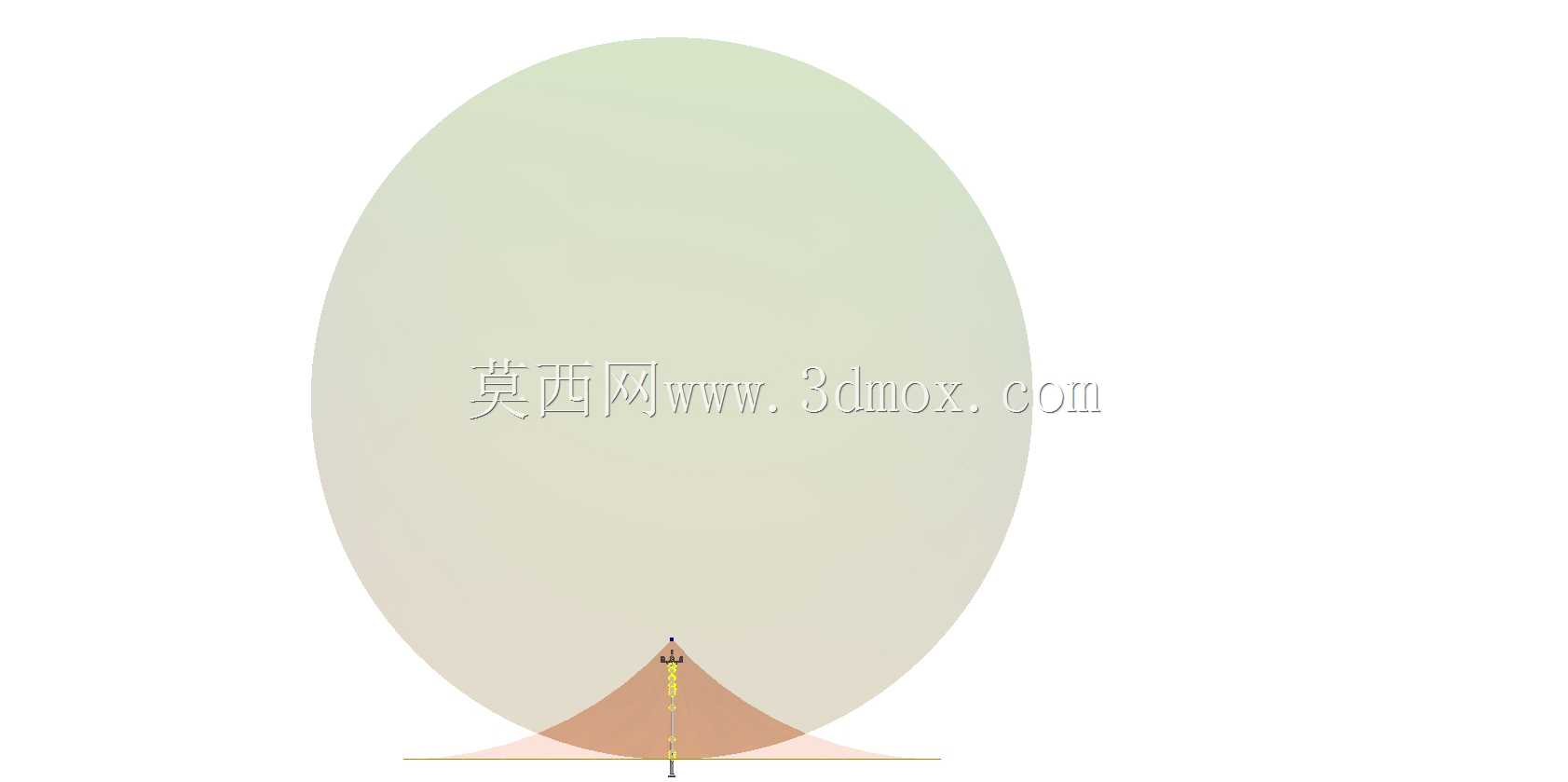

从功能特性上拆解,整套结构分为三个独立又协同的单元:上部杆体挂载段、中部拉线拉结段、下部锚杆锚固段,再加装沿杆布设的防雷接闪与引下组件。上部杆体预留了设备挂载的横担安装位,可根据实际需求加装变压器固定支架、通讯设备抱箍、绝缘子串固定座,杆体顶部预留接闪杆安装接口,接闪杆伸出杆顶的高度根据保护范围计算确定,保证杆上所有挂载设备都处于接闪器的保护滚球半径范围内。中部拉线采用多段拉结设计,每根拉线沿杆体周向均匀布设,拉线与杆体的连接点避开设备挂载区域,避免后期设备安装、运维时与拉线产生干涉,拉线上配套设置了调节金具,可在安装完成后微调拉线张紧度,抵消杆体安装时的初始倾斜,同时在长期运行出现拉线松弛时可二次张紧,无需整体更换拉线组件。下部锚杆采用深埋式设计,锚杆的入地深度根据当地土壤电阻率、最大风荷载对应的拉结力计算确定,锚杆与拉线的连接端设置了可转动的铰接结构,避免拉线受侧向剪切力出现金属疲劳断裂,锚杆的锚固段设置了扩大头结构,提升与周边土壤的握裹力,防止极端工况下锚杆被拔出。

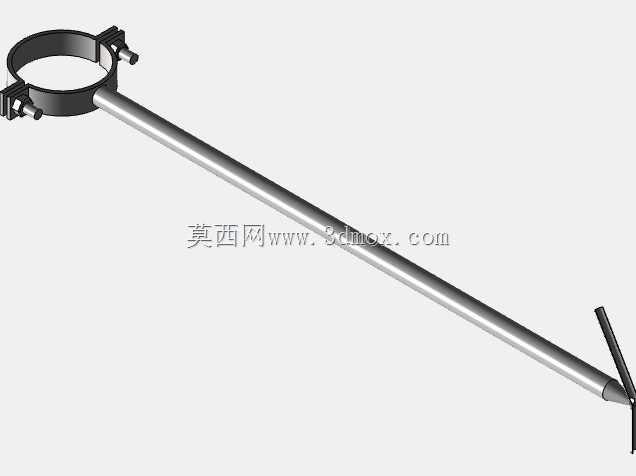

设计思路上,整套结构优先考虑现场安装的便捷性与后期运维的可达性:所有杆体与金具的连接位都采用标准化的抱箍连接,无需在杆体现场打孔,避免破坏杆体的结构强度与防腐层;拉线的走向避开杆上的爬梯安装位(如果后期需要加装运维爬梯),同时拉线与地面的夹角控制在工程常用的45度到60度区间内,既保证拉结力的水平分力足够抵抗倾覆力矩,又避免拉线占用过多地面空间影响周边通行。防雷引下线沿杆体外侧布设,每隔固定距离设置一个固定卡件,引下线与杆体之间预留绝缘间隙,避免雷电流泄放时对杆体挂载的弱电设备产生反击,引下线的下端直接与接地网连接,接地网与锚杆的金属结构做可靠电气连接,既可以利用锚杆的金属结构降低整体接地电阻,又能减少额外接地极的施工量。
从外形尺寸与安装边界来看,整套杆体的有效挂载高度根据常规台区需求设定,杆体底部的埋深满足配电杆埋设的常规要求,拉线的地面投影范围以杆体为中心呈放射状分布,每个锚杆的地面安装点都设置了明显的防护标识,避免外力碰撞破坏拉线结构。安装时需要注意,锚杆的钻孔方向与拉线的受力方向保持同轴,避免锚杆受弯;拉线的张紧度要逐根对称调节,防止杆体在张拉过程中出现单侧受力偏移;防雷接闪器与引下线的连接必须采用可靠的压接或焊接,连接点做防腐处理,避免长期户外运行出现接触不良导致雷电流无法顺利泄放。另外,整套结构的所有外露金属部件都做了热镀锌防腐处理,适配户外长期日晒雨淋的工况,关键受力部件的材质选型都满足输配电设施的力学性能要求,可在常规自然环境下达到设计使用年限,减少后期的维护更换成本。在结构建模过程中,所有金具的连接间隙都按照实际装配公差预留,避免后期出工程图时出现装配干涉,拉线的柔性特征也在模型中做了等效还原,可直接用于施工前的方案可视化交底,帮助现场施工人员快速理解结构组成与安装顺序。
