凸极式直流电机电枢结构三维设计

　　这套三维结构完整还原了凸极结构直流电能转换设备的核心装配关系，覆盖从定子磁轭到电枢绕组的全部核心部件，可直接用于电机原理教学演示、小型动力设备选型参考、新结构改型的基础建模参照。在工业现场的应用场景里，这类结构的直流电能转换设备常被用在需要宽范围平滑调速的生产工位，比如小型轧机的辅助送进辊道、实验室测试台架的动力输出端、老式起重设备的行走驱动单元，还有部分对启动转矩要求较高的便携工业机具内部，其核心优势是调速特性线性度好，低速工况下输出扭矩平稳，不会出现异步电机常见的低速爬行问题。

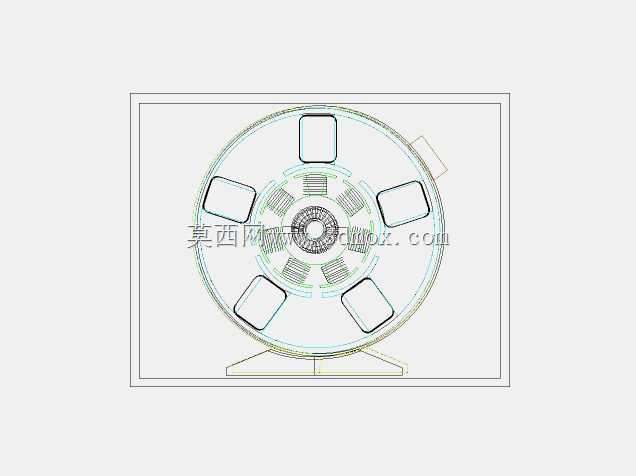

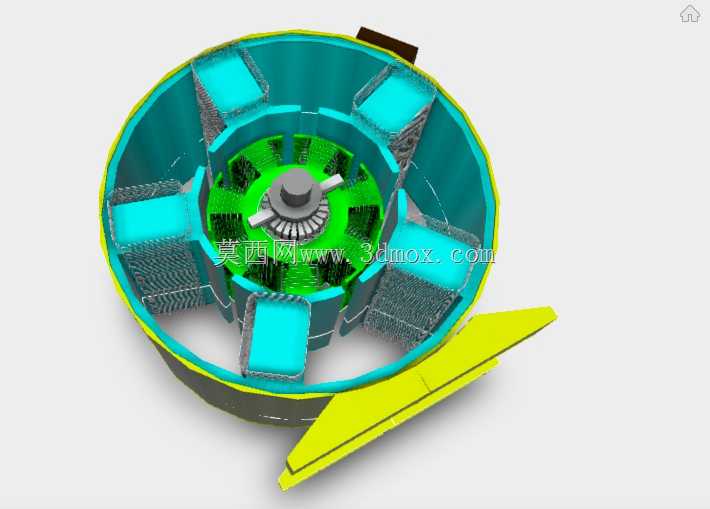

　　从实际用途来看，这套结构既可以作为电动机将直流电能转换为旋转机械能输出，也可反向作为发电机将轴端输入的机械能转换为直流电能输出，在一些自带直流供电回路的移动设备、后备应急供电单元里，常能见到同结构的电能转换部件。产品功能特性上，结构采用六块凸极式主磁极均匀分布在定子磁轭内侧，每块磁极上套装励磁绕组，相邻磁极之间预留了足够的通风间隙，可适配自带风叶的自扇冷结构，运行时气流可顺着磁极间隙带走绕组产生的热量；电枢部分采用带槽的铁芯叠压结构，绕组嵌入铁芯槽内，端部通过绝缘绑扎固定，可承受较高的离心力作用，适配额定转速范围内的长期运行；换向器部分布置在电枢轴的一端，与电刷组件配合实现电枢绕组内电流的方向切换，保证转子输出扭矩方向恒定。设计思路上，整体采用对称式布局，所有磁极的安装孔位沿定子圆周均布，同轴度公差可通过机加工的止口定位保证，降低装配时的找正难度；电枢铁芯采用斜槽设计，可削弱齿槽效应带来的转矩脉动，让运行过程更平稳；定子磁轭采用整体式环形结构，既作为磁通的回路部分，也作为整个设备的外壳支撑结构，减少额外的结构件数量，降低整体重量。

　　外形尺寸与安装边界方面，整体为圆柱形回转结构，径向最大尺寸为定子磁轭的外圆直径，轴向尺寸包含电枢轴的伸出端长度、换向器端的电刷架安装空间，安装时可通过定子机座上的底脚螺栓孔固定在安装基础上，轴伸端的键槽尺寸符合通用动力输出的标准规格，可直接匹配标准联轴器、带轮等传动部件；安装时需要预留的径向空间需大于定子外圆直径至少五十毫米，用于布置接线盒、通风风道以及后期维护电刷的操作空间，轴向方向需要在非轴伸端预留至少一百毫米的空间，方便后期更换电刷、检查换向器表面磨损情况；所有带电部件与定子外壳之间的绝缘距离符合低压电气设备的安全要求，绕组端部与端盖之间预留了足够的电气间隙，避免运行时出现击穿放电问题。

　　建模过程中所有配合面的公差设定都参考了中小型直流设备的通用加工精度，定子与端盖的配合采用过渡配合，既保证装配后的同轴度，也方便后期拆解维护；电枢轴与铁芯、换向器的配合采用过盈配合，传递扭矩时不会出现相对窜动；轴承位的尺寸公差适配标准深沟球轴承，可直接采购标准件装配，不需要定制特殊规格的轴承，降低后期维护的配件成本。
