填料函膨胀接头结构三维设计作品

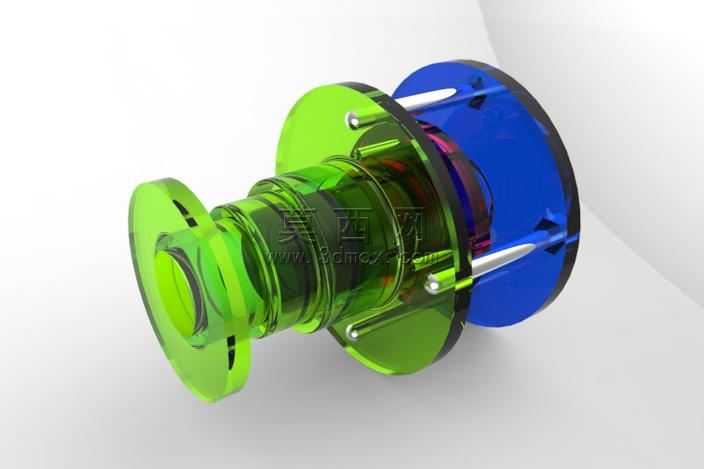

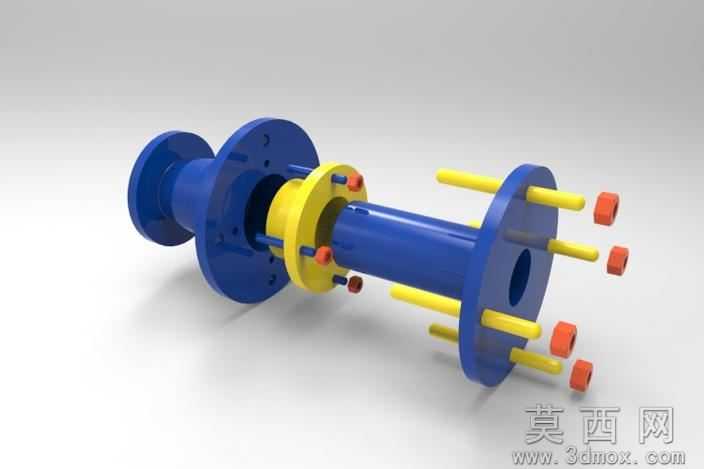

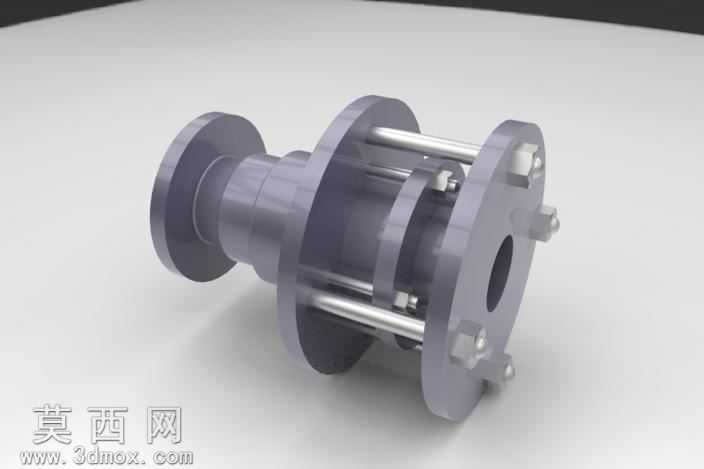

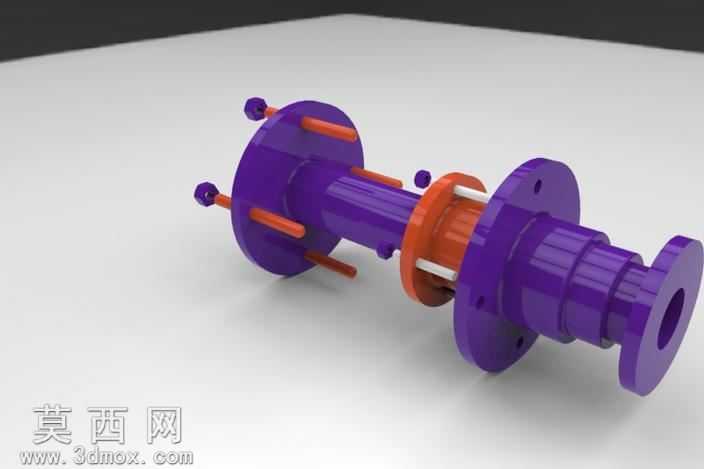

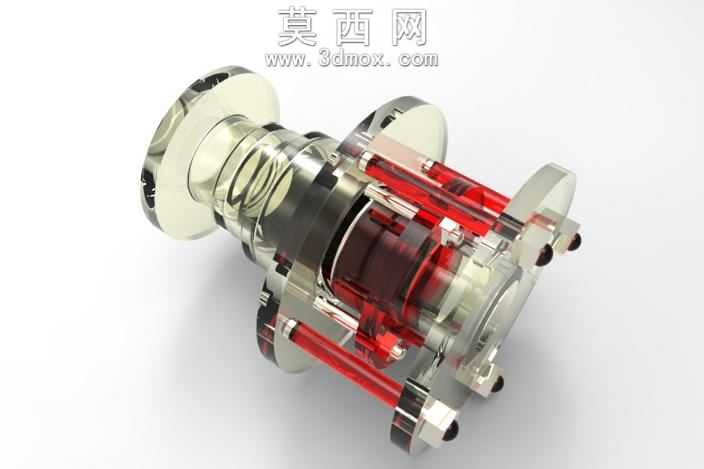

本作品为管路系统用填料函膨胀接头的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先梳理接头的功能逻辑：该部件需同时实现管路对接、填料密封、轴向位移补偿三大核心功能，建模时先绘制核心基准轴与各配合端面的基准面，从两端的法兰连接端开始构建，依次完成法兰盘的螺栓孔阵列、密封端面的倒角特征、对接止口的公差配合特征。中间密封腔体部分，按照填料函的结构逻辑，构建填料容纳腔、压盖的导向结构、压紧螺栓的安装位，同时针对膨胀补偿的功能需求，设计了可轴向滑移的配合段，预留了合理的伸缩间隙，所有配合面均按照机械设计公差要求设置了对应建模间隙，避免装配干涉。渲染阶段采用金属材质与透明密封件材质搭配的方案，金属结构件分别赋予不同的金属质感：法兰与主体结构采用抛光不锈钢材质，调整反射率与粗糙度参数还原金属机加工后的光泽质感，压紧拉杆采用镀铬亮面金属材质，强化结构的层次感；内部的密封填料与缓冲部件采用半透明红色高分子材质，调整折射参数与半透明属性，既可以直观展示内部密封结构的布局，又能区分不同功能的零件。装配阶段按照实际装配顺序完成约束，先固定一端法兰主体，依次装配密封填料、滑移内管、压盖组件、拉紧螺栓、锁紧螺母，所有螺栓连接均采用圆周阵列方式完成，保证装配关系与实际生产装配逻辑完全一致。设计过程中重点考量了接头的密封可靠性与膨胀补偿能力，填料腔的深度、压盖的压紧行程均经过参数校核，既保证填料受压后可以充分填充密封间隙，又避免压盖过紧导致滑移段卡滞无法实现膨胀补偿；两端法兰的连接尺寸符合通用管路对接标准，可直接适配对应通径的管路系统，所有棱角位置均做了工艺倒角处理，符合机械加工的工艺要求，避免应力集中的同时提升零件的加工可行性。整体模型结构完整，装配关系清晰，材质渲染直观，可用于管路系统的结构展示、装配教学以及相关产品的设计参考。
