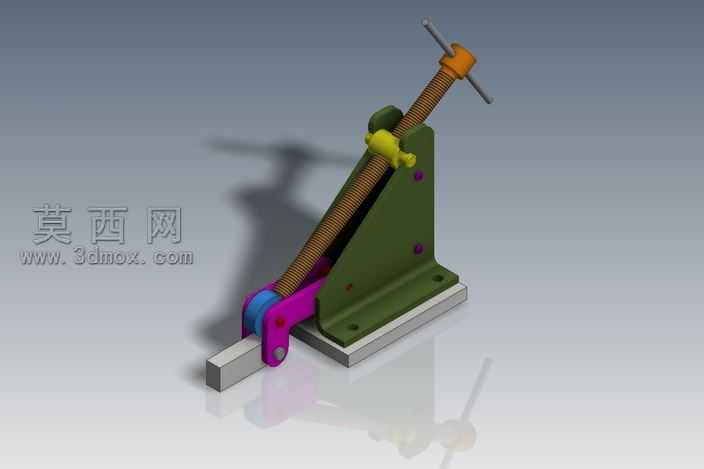

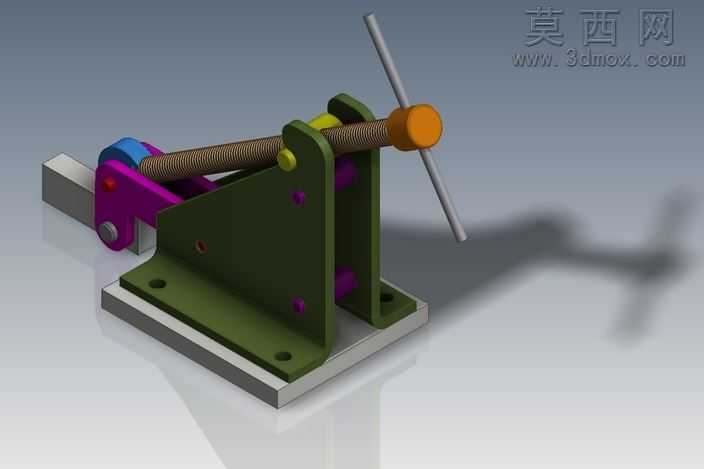

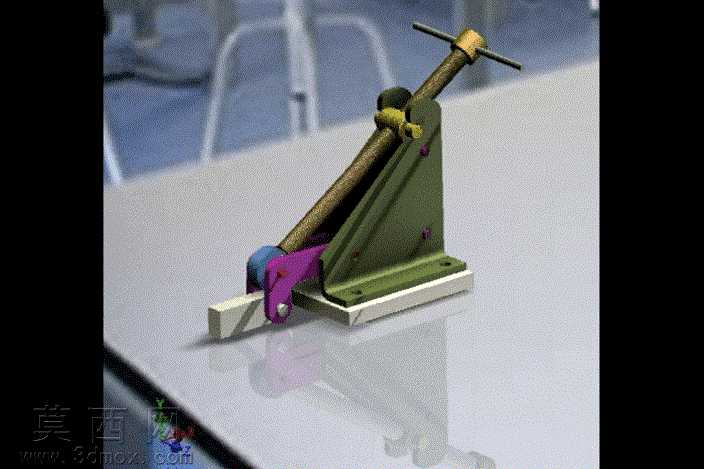

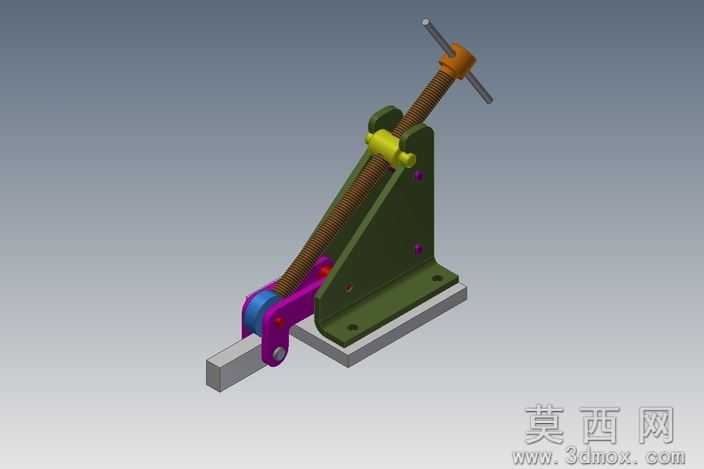

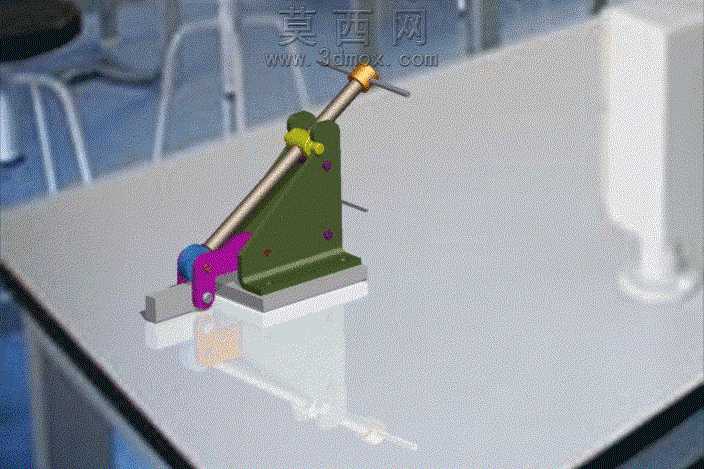

手动快速压紧式肘节夹具三维结构

本作品为手动快速压紧式肘节夹具的三维数字化模型，建模过程严格遵循机械加工件的实际生产公差要求，完整还原了该类夹具的全部运动结构与装配关系。建模阶段首先完成底座部件的构建，采用带安装孔的L型折弯支撑座结构，底座底部设置平整安装面，预留四个沉头安装孔用于工位固定，支撑立板与底座采用加强筋过渡结构，保证夹具整体受力时的结构刚性，建模时对安装孔的沉头深度、立板厚度、加强筋圆角均做了精准参数化设置，可直接导出工程图用于加工生产。其次构建核心的肘节连杆压紧机构，包含前端压头、紫色传动连杆、蓝色铰接销轴、黄色锁止拨块等部件，各铰接位置均设置合理的配合间隙，还原真实夹具的转动顺滑度，压头前端设置方形压块接触面，可适配不同厚度的工件压紧需求，连杆传动比经过参数化调试，保证压紧时的增力效果符合手动操作的施力逻辑。随后构建顶部的手动调节螺杆组件，包含带T型手柄的调节螺杆、橙色锁紧螺母、螺杆导向套结构，螺杆采用梯形传动螺纹建模，还原螺纹的牙型细节，T型手柄与螺杆采用垂直铰接结构，可在操作时翻转施力，锁紧螺母可调节螺杆的伸出长度，适配不同高度的工件装夹需求。材质渲染阶段针对不同部件做了区分设置：支撑底座采用军绿色喷塑金属材质，还原工业工装的表面质感；传动连杆采用紫色阳极氧化铝合金材质，区分不同功能部件；铰接销轴采用镀镍光亮金属材质，突出转动副的结构位置；调节螺杆采用发黑处理的碳钢材质，还原传动螺纹的表面质感；压头接触块采用灰色淬火钢材材质，体现压紧工作面的耐磨属性；手柄部位采用黑色防滑橡胶材质，还原手动操作的握持触感。整体装配结构完整还原了快速夹具的工作逻辑：扳动T型手柄带动螺杆进给，通过肘节连杆的过死点结构实现工件的快速压紧锁止，反向扳动手柄即可快速松开工件，相比传统螺旋夹具大幅缩短装夹时间，模型各运动部件均设置了正确的装配约束，可在三维软件中直接做运动仿真演示，验证压紧行程、锁止角度、施力方向等设计参数，可作为工装设计教学、快速夹具选型参考、非标工装改型设计的数字化参考模型，所有结构均符合工业快速夹具的实际设计规范，无冗余建模特征，各部件可单独拆分导出用于加工出图。
