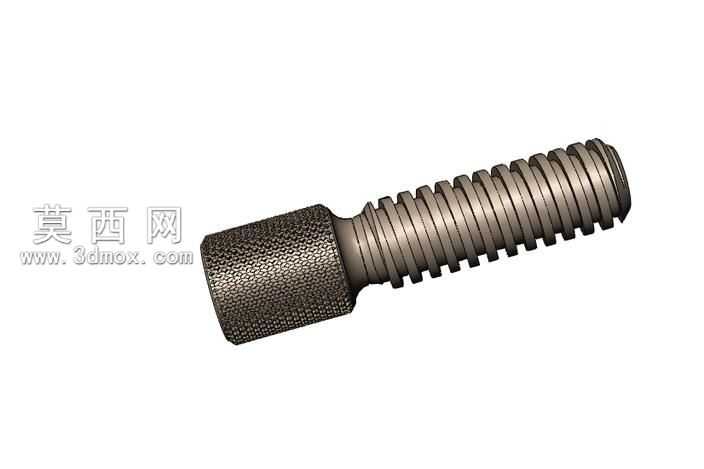

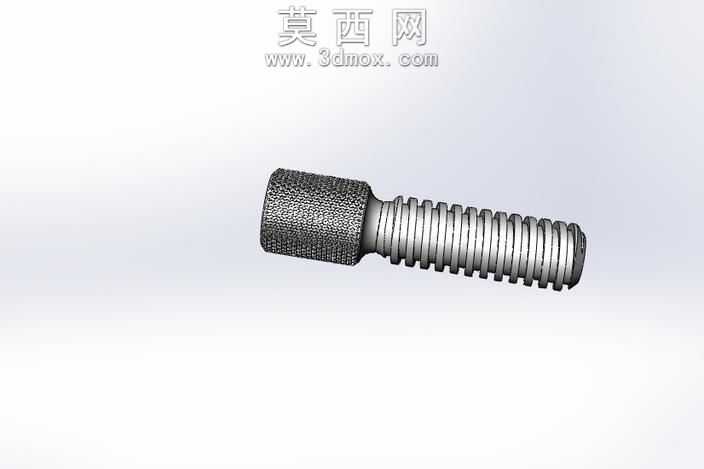

滚花头外螺纹调节螺杆三维建模作品

本作品为滚花头调节螺杆的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循机械零件设计的通用规范，从结构拆解到特征生成均贴合实际加工工艺逻辑。建模初始阶段先完成零件结构的拆分规划，将螺杆划分为头部滚花段、过渡退刀段、外螺纹段三个核心功能区域，先绘制零件的中心旋转基准轴，通过旋转凸台特征生成螺杆的整体基体轮廓，保证各段轴径的同轴度公差符合机械设计要求，避免后续装配出现干涉问题。针对头部的滚花结构，建模时先绘制单个滚花齿的截面轮廓，通过圆周阵列特征完成整圈滚花齿的排布，阵列过程中严格控制齿距与齿深参数，还原真实滚花工艺的表面纹理效果，滚花段的长度与直径比例参考手动调节类螺杆的通用人机尺寸设计，保证手动拧动时的摩擦力足够，操作施力便捷。过渡退刀段采用圆弧过渡与退刀槽结合的结构设计，既避免轴肩位置的应力集中，也为螺纹加工预留退刀空间，建模时通过倒角与圆角特征处理各段衔接位置，去除尖锐棱角，还原真实零件的工艺细节。外螺纹段采用软件自带的螺纹特征生成，严格匹配标准公制螺纹的牙型、螺距与大径小径参数，螺纹收尾位置做自然收束处理，还原实际车削加工的螺纹末端形态，螺纹段末端设置小尺寸倒角，方便装配时的对中导入，避免螺纹牙磕碰损坏。材质渲染阶段，为零件赋予金属钢材质，调整材质的粗糙度参数，滚花段因表面纹理设置稍高的粗糙度值，还原滚花加工后的哑光金属质感，光滑轴段与螺纹段设置较低的粗糙度，呈现车削加工后的金属光泽，同时添加环境光遮蔽效果，突出各结构的层次关系，让滚花纹理、螺纹牙型、过渡圆角的细节更加清晰。整体建模过程中所有尺寸参数均参考通用紧固件设计手册设定，各结构的比例协调，既满足机械装配的功能需求，也兼顾手动操作的使用体验，模型可直接用于装配验证、工程图导出以及3D打印样件制作，完整还原了滚花调节螺杆的结构特征与工艺细节。
