经典系列圆形高音扬声器单元结构设计

　　在专业音频设备的结构设计环节，高音单元作为负责高频段声波重放的核心组件，其安装适配性、结构可靠性直接决定整套音响系统的高频表现上限，本次拆解梳理的这款圆形高音单元结构，是面向民用HiFi音箱、专业舞台返听音箱、车载音响改装场景开发的成熟结构方案，从实际落地的工程视角来看，这类高音单元的设计逻辑始终围绕安装便捷性、声学密封性、结构抗共振性三个核心维度展开。

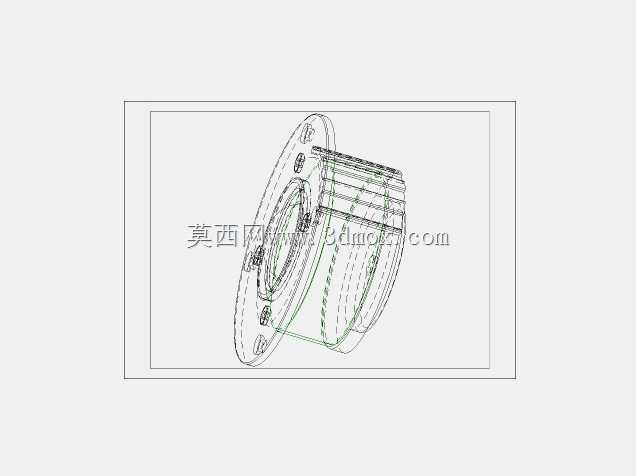

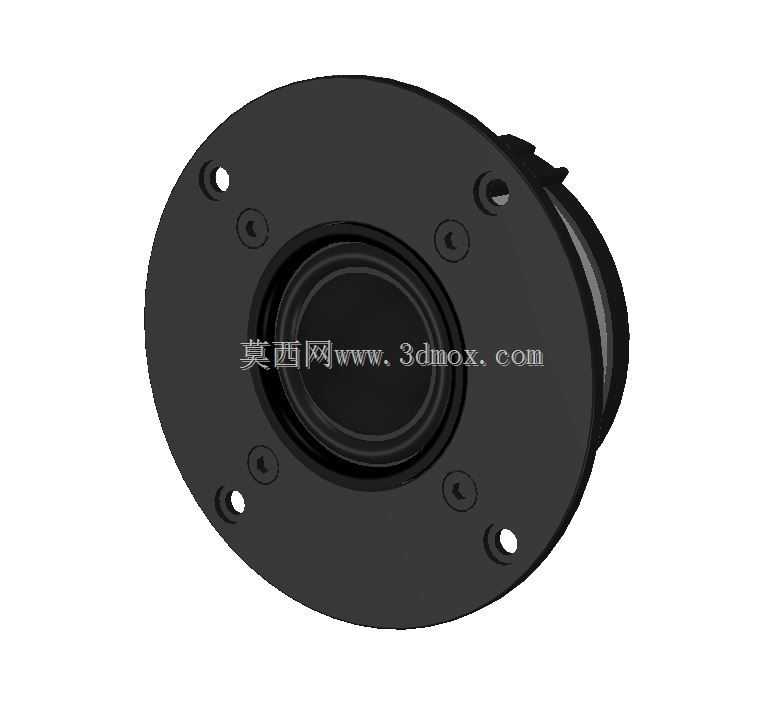

　　从安装边界来看，这款单元采用法兰盘式安装结构，圆形法兰盘上均匀分布4个沉头安装孔，孔位做了锪平处理，可适配M3规格的十字槽沉头螺丝直接固定在音箱面板的预设开孔上，法兰盘与音箱面板贴合的接触面预留了0.3mm的环形密封胶圈安装槽，安装时搭配对应厚度的丁腈橡胶密封胶圈，既可以避免单元工作时的振动通过安装面传递到音箱箱体产生不必要的箱震，也能隔绝箱体内部的低频声波从安装缝隙溢出造成的声短路问题。法兰盘的外径尺寸经过多轮适配验证，可兼容市面主流的4寸高音单元通用开孔尺寸，不需要对现有音箱面板做二次扩孔或修型，直接替换同规格老旧单元即可完成升级，大幅降低终端改装的加工门槛。

　　从功能特性来看，单元中心的球顶振膜采用复合材质成型，振膜边缘的折环做了特殊的顺性优化，可覆盖2kHz-20kHz的高频重放范围，指向性控制在60度夹角范围内，在常规听音距离下不会出现明显的高频轴向衰减。振膜后方的磁路结构采用内磁式设计，整体磁路组件完全收纳在法兰盘后方的圆柱形腔体内，不会占用过多音箱内部的腔体空间，磁路外围做了防磁屏蔽处理，可避免对周边的CRT显示设备、磁敏传感器造成磁干扰，适配桌面近场监听音箱、车载中控台内置安装等对磁泄漏有严格要求的应用场景。单元的接线端子设置在腔体侧方的凸起位置，端子采用2.8mm规格的插片式结构，可直接对接常规的音箱线材插簧，不需要额外焊接，现场安装接线效率更高，端子周边做了绝缘挡墙设计，可避免安装过程中线材脱落造成的短路风险。

　　从设计思路来看，整个单元的结构件拆分逻辑充分考虑了批量生产的装配效率，法兰盘与后方的磁路腔体采用一体化注塑成型，材质选用添加了20%玻纤增强的ABS工程塑料，成型收缩率控制在0.4%以内，可保证安装孔位的位置度公差控制在±0.1mm范围内，批量生产时的装配一致性更好。法兰盘表面做了细磨砂哑光处理，既可以避免光线反射造成的外观瑕疵，也能减少表面声波反射造成的高频衍射干扰。单元前侧的防护结构与法兰盘做了一体化设计，没有额外加装金属防护网，避免防护网的网丝对高频声波造成切割衍射，同时一体化的结构也减少了零散零件数量，降低生产过程中的装配工序，提升整体良率。

　　在实际工程选型过程中，这类高音单元的结构尺寸需要和音箱的分频器安装位置、倒相管出口位置做空间避让，单元后方的磁路腔体长度为32mm，安装时需要保证腔体末端与音箱内部的分频器电路板、内部走线之间保留至少5mm的安全间隙，避免振动过程中腔体与周边零件碰撞产生异音。在做三维建模复刻时，需要重点还原法兰盘安装孔的位置度、沉头孔的深度、密封槽的尺寸公差，这些尺寸直接决定单元安装后的密封性与贴合度，若尺寸偏差超过0.2mm，就可能出现安装后缝隙不均、密封不严的问题，直接影响最终的声学表现。另外振膜与折环的曲面弧度需要严格按照实物的曲率做逆向重建，这部分曲面的精度直接关系到后续做声学仿真时的结果准确性，若曲面偏差过大，仿真得到的频响曲线与实际产品会出现明显偏差，失去建模的参考意义。
