DFR0556重力感应LCD显示模块结构设计

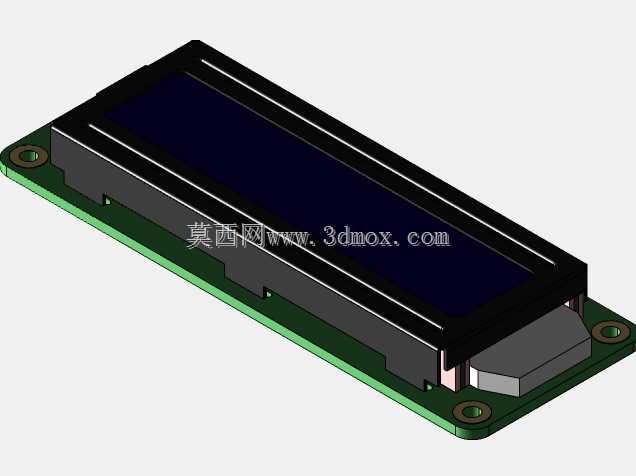

　　在嵌入式开发与小型智能设备的硬件搭建场景里，这类带重力感应特性的字符型LCD显示模块，是人机交互环节非常常用的组件，很多做开源硬件项目、小型工控终端、教学实验装置的工程师，在选型阶段都会优先考虑接口兼容性好、安装边界清晰的成熟模块。做这个模块的三维结构设计时，首先要兼顾实际使用中的安装适配性，模块本体采用1602字符屏的经典长条形布局，屏幕区域为黄绿色背光的黑色字符显示区，外围的PCB板预留了标准的固定孔位，孔位间距匹配市面上通用的1602LCD安装支架尺寸，不需要额外做转接板就能直接固定在面板或者设备壳体上。

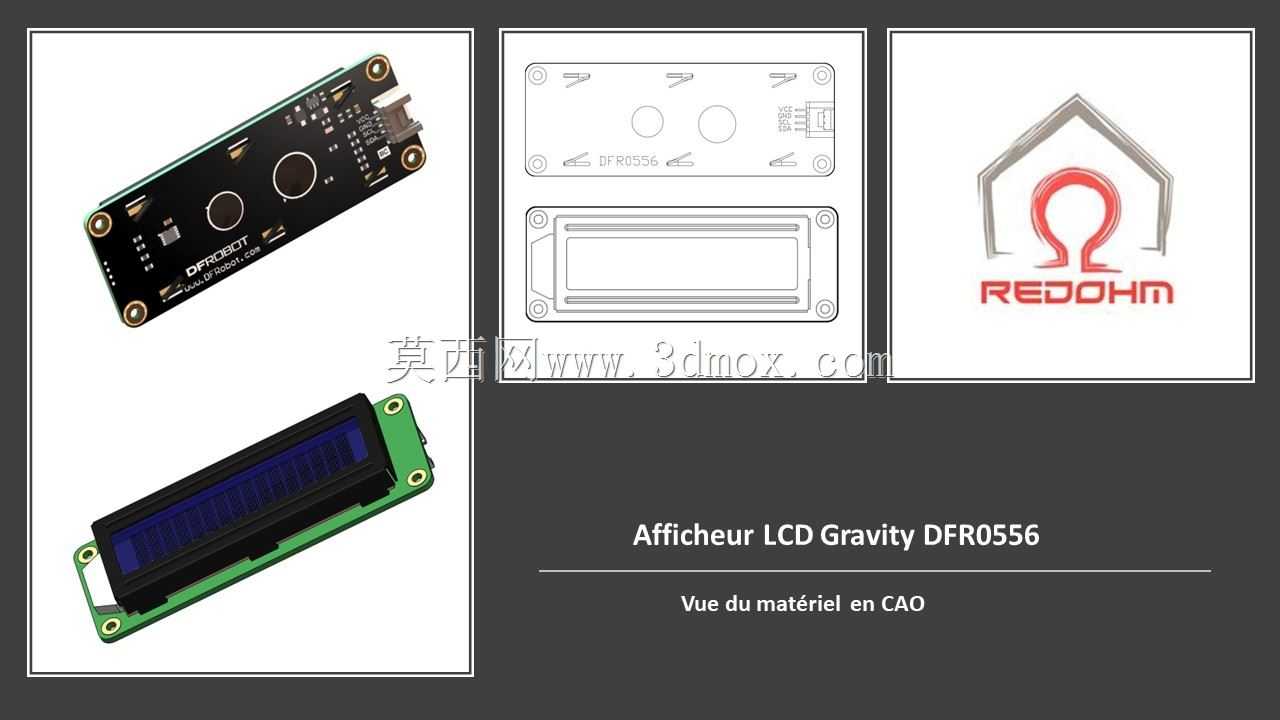

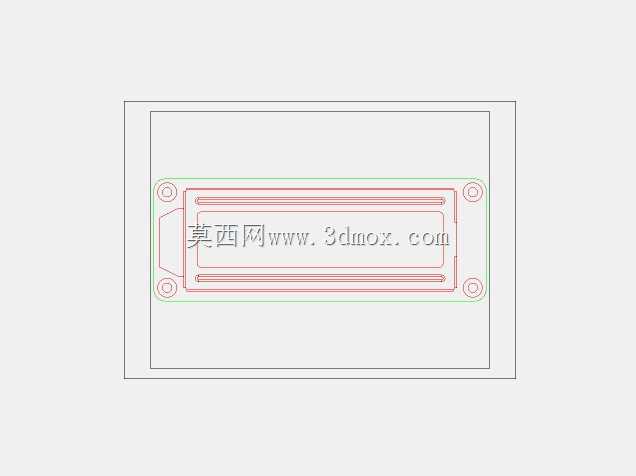

　　从功能适配的角度出发，这个模块集成了I2C通讯接口，不需要占用主控板过多的IO引脚，和常见的Arduino系列主控、各类小型微控制器都能直接兼容，自带的重力感应功能可以根据设备的摆放方向自动调整字符显示方向，在手持类检测设备、倾斜安装的小型控制终端上使用时，不需要额外在程序里写显示方向调整的逻辑，能减少不少固件开发的工作量。设计三维结构的时候，特意把屏幕的视窗边界做了精准的限位，PCB板上的接插件位置做了避让处理，不管是用直插排针还是弯排针接线，都不会和周边的结构件产生干涉，屏幕表面的保护区域和PCB板的高度差也做了准确还原，做面板开孔设计的时候可以直接参考模型的尺寸来预留视窗开口，不用反复打样调整开孔大小和位置。

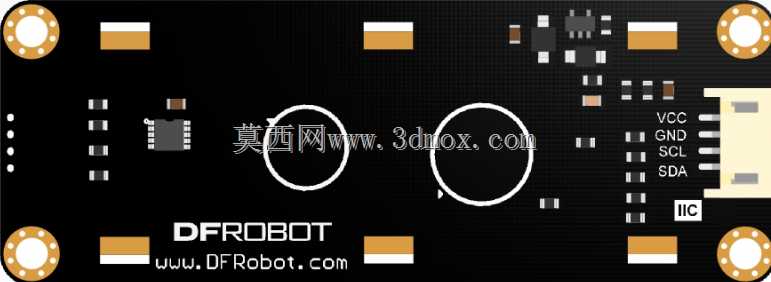

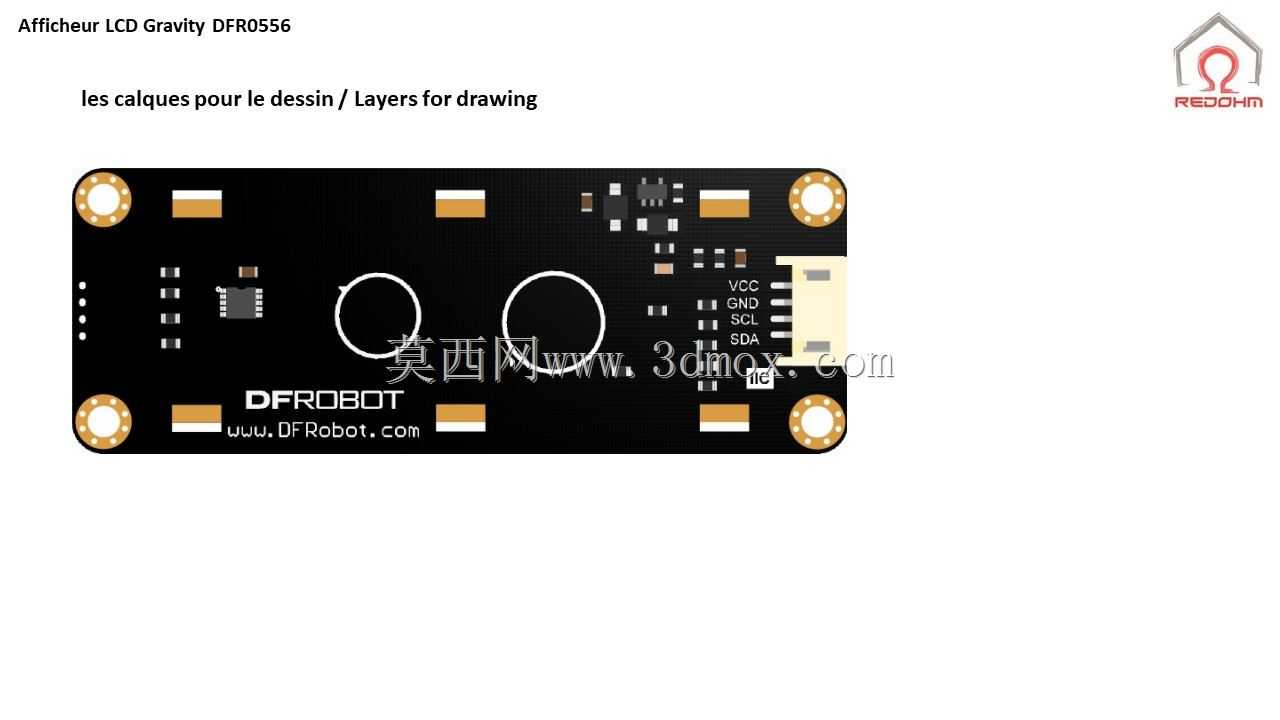

　　考虑到很多工程师会把这类模块用在教学实验、开源项目复刻的场景里，结构设计还还原了模块背面的元件布局，包括驱动芯片、重力感应传感器的位置和高度都做了1:1的复刻，在做整机装配干涉检查的时候，能准确判断模块背面的元件会不会和壳体内的加强筋、其他电路板产生碰撞。模块的整体厚度控制在常规1602LCD的标准厚度范围内，替换普通无重力感应的1602屏时，不需要修改原有设备的安装槽尺寸，直接替换就能实现重力感应显示的功能升级。

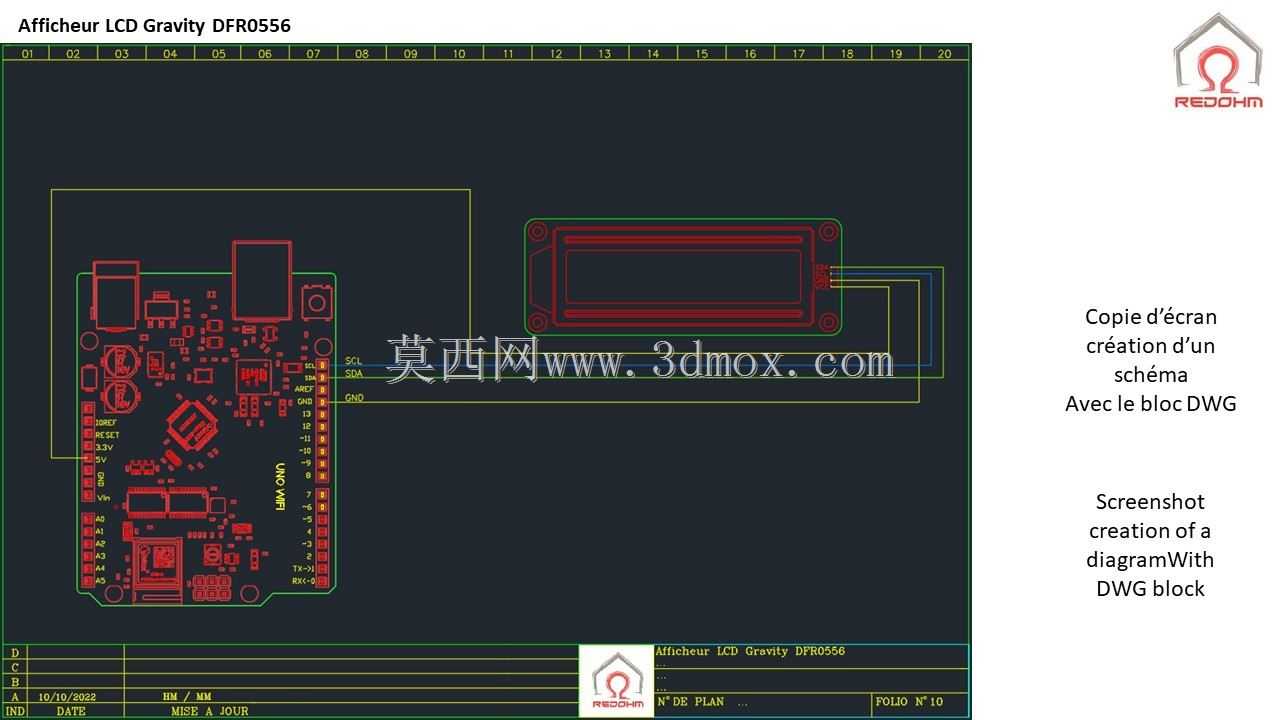

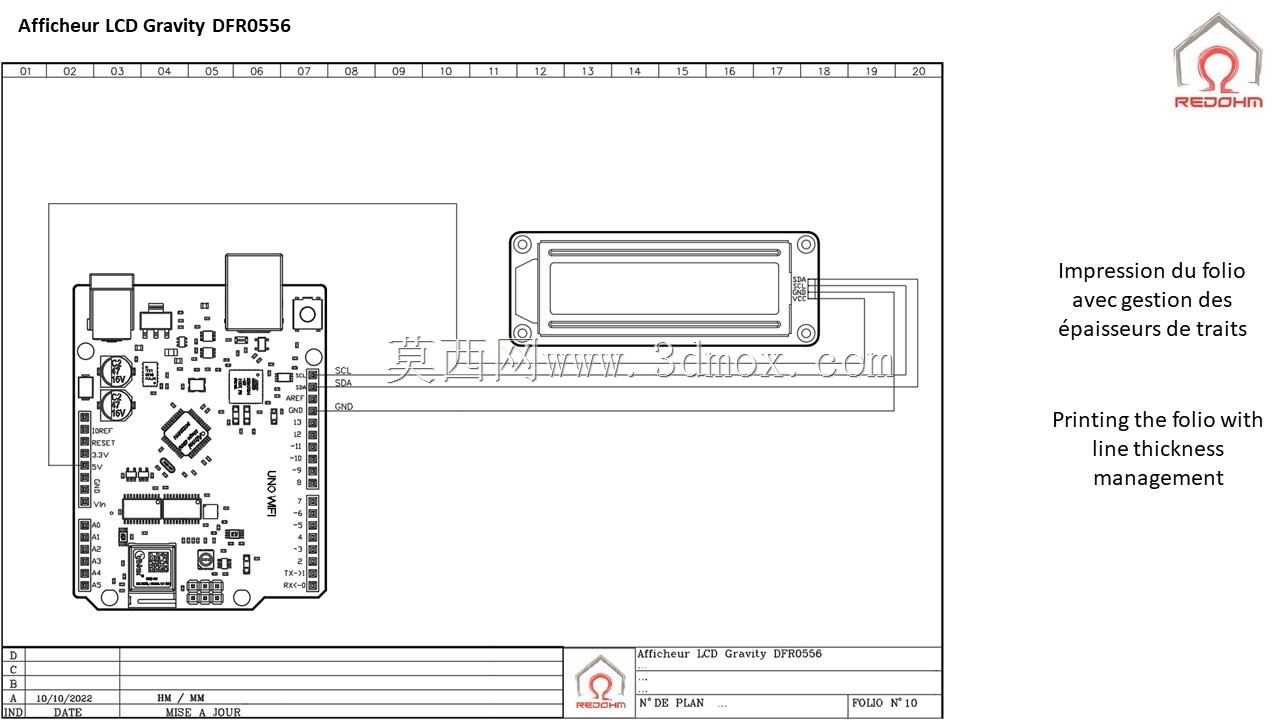

　　在电气连接的结构适配方面，模型里还原了I2C接口的引脚位置和接插件外形，做线束设计的时候可以直接根据模型的接插件位置来规划走线路径，预留合适的线长和弯曲半径，避免装配的时候线束被挤压或者接插件受力松动。另外模块的四个安装孔做了沉台设计的还原，用M2或者M2.5的螺丝固定的时候，螺丝头不会高出PCB板表面，不会和屏幕背面的元件产生接触，也不会因为螺丝突出导致模块安装不平整。很多工程师在做小型设备的结构设计时，容易忽略显示模块的安装公差，这个模型在设计的时候把PCB板的长宽尺寸公差、安装孔的位置公差都考虑进去了，参考模型做的安装槽位，实际生产装配的时候不会出现孔位对不上、模块塞不进去的问题。

　　从实际使用的场景来看，这类模块除了用在常规的固定安装设备上，在一些需要经常调整摆放角度的便携设备里，重力感应自动转屏的特性能大幅提升使用体验，比如手持的环境检测设备、倾斜安装的小型数据看板，不需要手动调整显示参数，不管设备怎么摆放，字符都能保持正向显示。做结构设计的时候，也考虑到了不同使用场景的安装需求，除了标准的螺丝固定孔位，模型也预留了背胶粘贴的安装空间，在一些不方便打螺丝的薄壳设备上，可以用双面胶直接把模块固定在壳体内壁，不会因为粘贴导致屏幕受力不均出现显示异常的问题。
