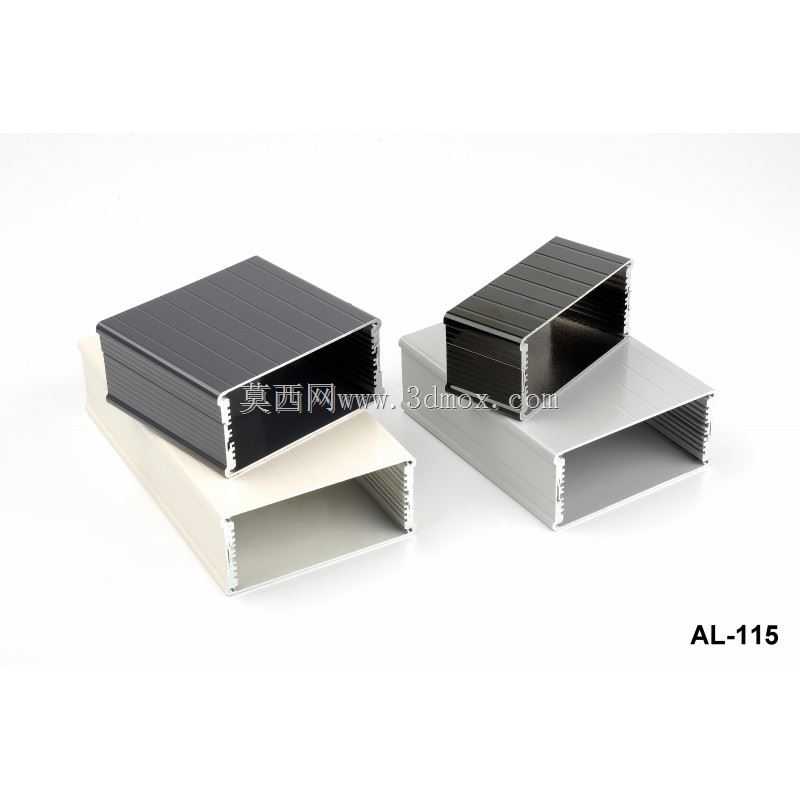

AL-114挤压铝制电子设备防护外壳结构

　　这款挤压铝外壳在电源类电子设备的结构设计中应用十分广泛，尤其是小功率电源变压器配套的防护场景，不管是工业控制柜内的嵌入式安装，还是桌面式小型电源设备的外露式部署，都能适配对应的安装需求。从实际使用场景来看，这类铝壳常被用于AC-DC电源模块、小型信号隔离变压器、工业通讯转换模块的外部防护，能够在车间多尘、存在轻度电磁干扰的环境下，为内部的绕组、PCB板、接线端子提供可靠的物理防护与基础电磁屏蔽作用。

　　从功能特性上看，挤压成型的铝壳体本身具备良好的导热性能，内部功率器件工作产生的热量可以通过铝壳的侧壁快速导出，相比塑料外壳能有效降低内部器件的工作温升，延长电源变压器等发热元件的使用寿命。壳体表面的散热筋结构并非装饰性设计，每一条凸起的筋条都能增加壳体与空气的接触面积，在自然对流的散热条件下，能将壳体的热阻降低15%左右，适配功率在50W到150W区间的电源类器件使用。壳体两侧的端板采用螺丝锁紧的装配方式，不需要复杂的卡扣结构，装配时可以先将内部的变压器骨架、PCB组件固定在壳体内的安装槽位，再锁紧两端端板即可，后期维护拆卸也十分便捷，不需要破坏壳体结构。

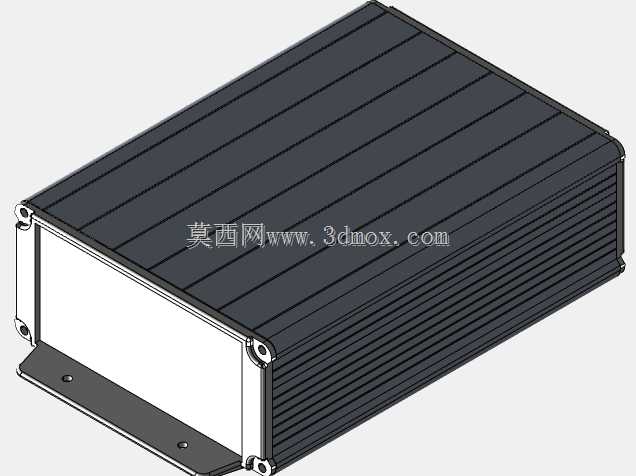

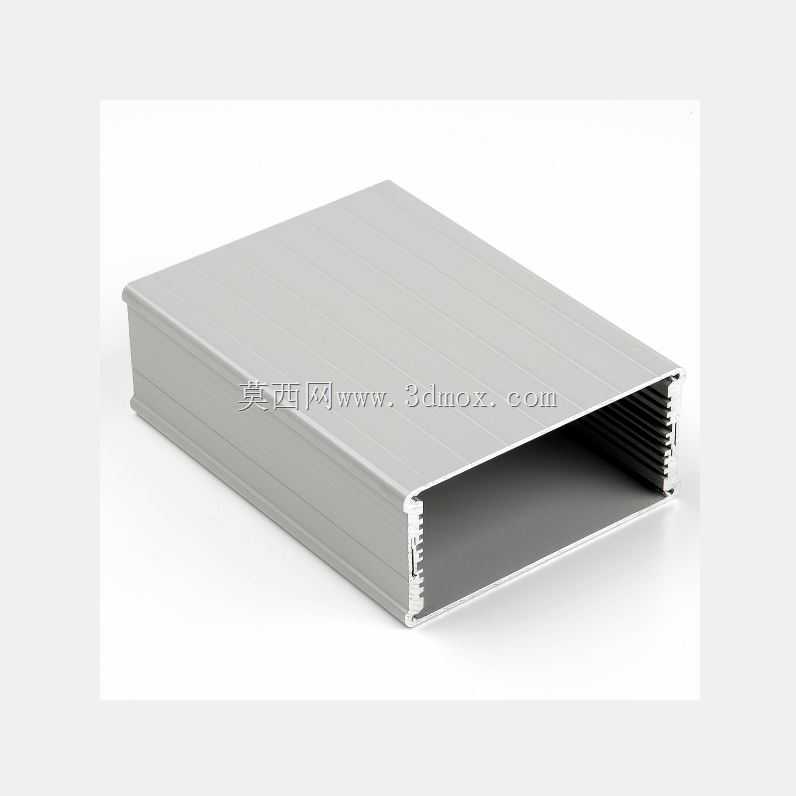

　　设计思路上，这款壳体采用分体式挤压型材加两端端板、底部安装法兰的组合结构，主体的铝型材部分通过一次性挤压成型，型材截面的一致性好，批量生产时的尺寸公差可以控制在0.1mm以内，能够保证不同批次壳体的互换性。壳体内壁预留的安装槽位是设计时的重点考量，槽位的宽度和深度适配常规厚度的PCB板以及小型变压器的安装支架，不需要额外在壳体内壁打孔攻丝，直接将内部组件顺着槽位滑入即可定位，减少了装配工序的加工量。底部带安装孔的法兰边是为壁挂式、导轨旁侧固定的场景设计的，法兰边的安装孔位间距符合常规小型电气设备的安装孔距标准，可以直接固定在机柜内的安装梁或者设备的安装基板上，不需要额外制作转接支架。

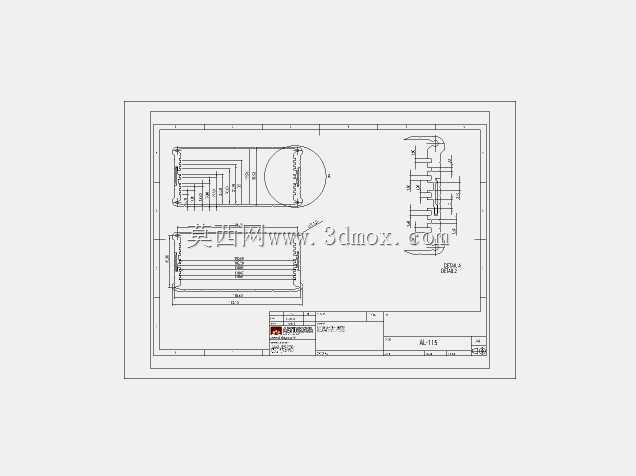

　　外形尺寸与安装边界方面，这款壳体的主体截面为矩形，整体长宽高比例适配常规小型电源模块的尺寸需求，不会占用过多的柜内安装空间。底部法兰边向外延伸的长度经过核算，既保证了安装时螺丝有足够的锁紧操作空间，又不会因为法兰边过长导致整体安装尺寸过大。端板上预留的接线开孔位置可以根据实际使用需求加工，适配不同规格的接线端子、电源开关、指示灯的安装，型材侧壁的厚度足够支撑M3规格的螺丝攻丝，端板与型材主体连接时的螺丝锁紧力可以达到可靠的紧固要求，不会因为设备运输过程中的振动出现螺丝松脱的情况。壳体的边角处做了小半径的倒角处理，既避免了尖锐边角在装配时划伤操作人员，也不会因为倒角过大影响壳体内部的有效使用空间。在实际选型使用时，需要注意内部器件的最高发热温度不超过铝合金的长期工作温度上限，同时安装时要保证壳体底部与安装面之间留有少量的通风间隙，进一步提升散热效果，对于存在强振动的使用场景，可以在安装孔处加装橡胶减震垫圈，提升整体结构的抗振性能。
