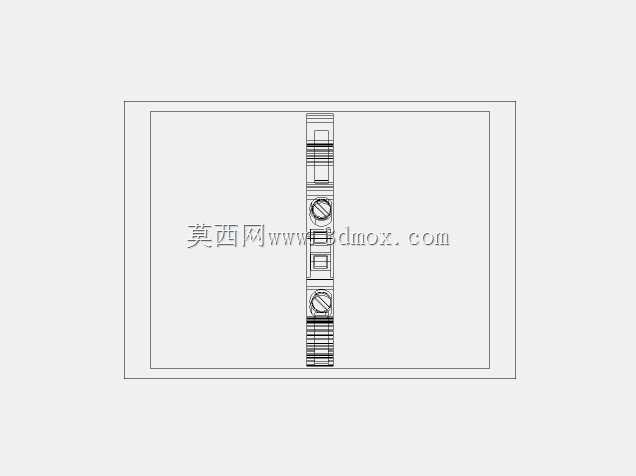

适配2.5mm电缆的UK3N接线端子结构

　　在低压配电、电气控制柜内部布线以及变压器二次侧出线接线场景中，这类适配2.5mm直径电缆的接线端子是极为常用的基础连接组件，承担着导线接续、分线、固定的核心作用，是电气回路中保障连接可靠性的关键小部件。很多刚入行的结构设计人员容易忽略这类小元件的安装边界，实际做柜体布局或者变压器端子排排布的时候，往往因为没留够端子的安装间隙、接线操作空间，导致现场施工时螺丝刀伸不进去，或者电缆弯曲半径不足压伤线芯，反而拖慢整个项目的装配进度。

　　从实际功能来看，这类端子块的核心作用是实现多根同规格或者相近规格电缆的可靠电气连接，同时通过自身的绝缘壳体实现带电部位与安装基座、相邻端子之间的绝缘隔离，避免出现相间短路、接地故障。设计这类端子结构的时候，首先要考虑的是导电部位的夹持力，针对2.5mm直径的电缆，也就是常规标称2.5平方毫米的多股铜芯线，接线螺钉的扭矩需要控制在合理区间，既要保证拧紧后线芯不会因为拉扯、设备运行振动出现松脱，又要避免扭矩过大压伤甚至压断线芯，留下接触电阻过大发热的隐患。

　　结构设计层面，端子的壳体采用对称式的长条布局，导电嵌件内嵌在绝缘壳体内部，相邻接线位之间设置绝缘隔栏，哪怕接线时导线铜丝有少量外露，也不会触碰到相邻回路的带电部位。安装方式上，这类端子通常适配标准的DIN导轨安装，背部自带卡扣结构，可以直接卡装在35mm标准导轨上，不需要额外打孔固定，在做端子排排布的时候，可以根据实际回路数量任意拼接组合，灵活调整整排端子的总长度。

　　实际选型和建模的时候，需要重点关注几个尺寸边界：首先是端子自身的宽度，也就是沿导轨方向的单极宽度，这个尺寸直接决定了一定长度的导轨上最多能安装多少个端子，做柜体布局核算的时候必须留够余量；其次是端子的总高度，也就是从导轨安装面到端子顶部的距离，这个尺寸关系到柜内走线槽的布置，要保证线槽出线后能顺畅接到端子上，不会出现线缆过度弯折的情况；第三是接线口的尺寸，要匹配2.5mm直径电缆的外径，包括带绝缘层的电缆整体外径，保证电缆插入后，压线部位能完全包裹住线芯，不会出现绝缘层被压在接线片下的情况，避免出现虚接。

　　在变压器配套的接线场景中，这类端子通常用在变压器的二次侧出线端，将变压器绕组引出的导线与外部负载回路的导线进行连接，因为变压器运行过程中会产生持续的微幅振动，所以端子的压线结构必须具备防松设计，通常会在压线螺钉下方加装弹簧垫圈或者采用带自锁结构的压线框，长期运行也不会出现接线松脱的问题。另外端子的绝缘材料需要具备一定的耐温性能，因为接线部位如果长期通过额定电流，会产生一定的温升，绝缘材料要能在长期工作温度下不变形、不脆化，保持足够的绝缘强度。

　　做三维建模的时候，不能只画端子的外形轮廓，要把接线螺钉的位置、导轨卡扣的结构、相邻端子的拼接限位结构都准确还原，这样在做整柜装配干涉检查的时候，才能准确模拟实际安装状态，提前发现端子与周边元器件、线槽、柜体门板之间的干涉问题。很多新手建模的时候容易忽略接线后的电缆弯曲空间，只把端子模型摆上去就算完成，实际装配的时候才发现端子离柜壁太近，电缆接完之后弯不过来，或者螺丝刀操作空间不足，没法拧紧螺钉，这些都是实际工程中经常遇到的问题，所以建模的时候除了端子本身的尺寸，还要把接线操作需要的空间、电缆弯曲需要的预留空间都考虑进去，才能让三维模型真正指导实际生产装配，而不是仅仅一个外观展示。

　　另外在不同的应用场景中，这类端子的排布方式也有区别，比如在小型电源变压器的接线端，可能只需要3到5位的端子块就够了，直接固定在变压器的外壳上，不需要导轨安装；而在大型控制柜的端子排上，可能需要几十位甚至上百位的端子拼接成整排，这时候就需要考虑端子之间的拼接定位结构，保证整排端子安装后整齐平直，不会出现高低不平、错位的情况，影响接线美观和后期维护。端子的标识区域也是设计中不能忽略的部分，每位端子都要有足够的平面区域粘贴或者打印标识号，方便后期运维的时候查找回路，标识区域的位置要避开接线操作的部位，避免接完线之后标识被电缆或者螺钉挡住，看不到编号。
