蒸汽用耐水法兰式电加热元件结构设计

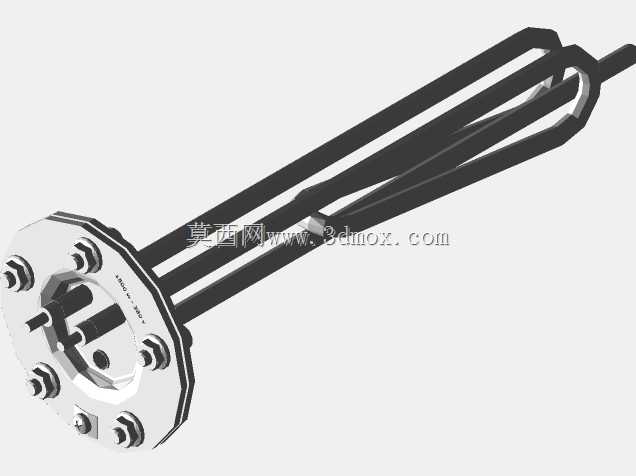

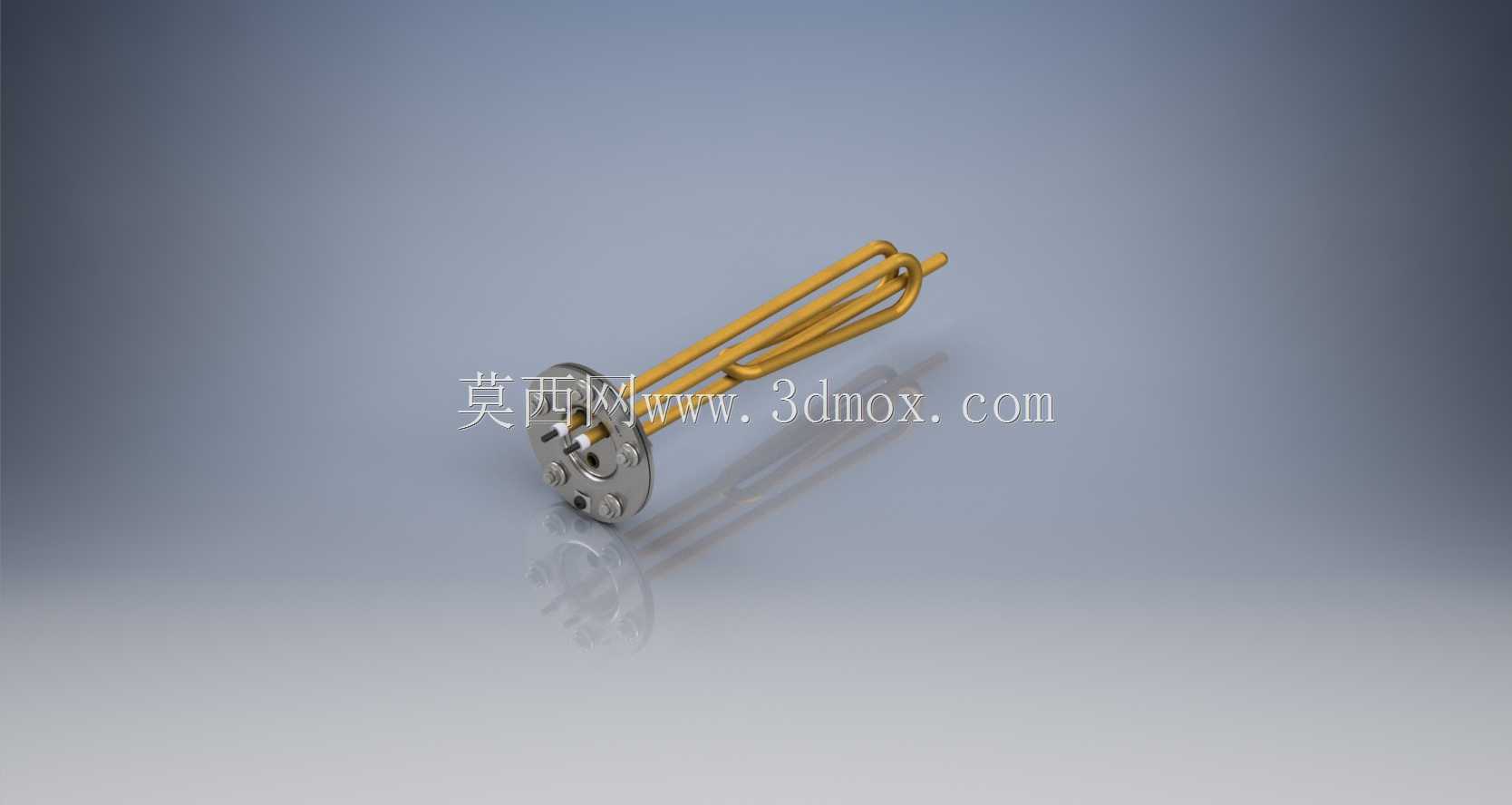

　　这款加热元件的设计初衷，是针对蒸汽发生、热水储供这类高湿高水汽工况的加热需求，解决普通加热件在长期凝露、水浸环境下绝缘失效、接线端腐蚀的痛点。从结构来看，采用法兰盘作为安装基准，法兰面均布6组螺栓安装孔，适配常规压力容器、储液罐体的标准法兰接口，安装时只需在对接面加装耐温密封垫片，拧紧螺栓即可实现腔体密封，不需要额外做焊接固定，后期维护更换时拆卸也十分便捷，不会破坏原有容器的本体结构。加热核心部分采用多根U型金属加热管并行排布的结构，管体选用耐高温耐腐蚀的合金材质，管与管之间预留了足够的流道间隙，避免加热过程中热量局部堆积，同时保证被加热介质可以在管间充分流动，提升整体热交换效率。

　　接线端完全做了密封灌封处理，所有接线引脚都被绝缘密封材料完全包裹，即使安装位置出现凝露滴水、或者蒸汽溢出的情况，也不会出现接线短路、绝缘击穿的问题，完全满足防水使用要求。在实际应用场景中，这类加热元件常被配套在小型蒸汽发生器、商用开水设备、工业清洗槽、恒温储水罐上，用来将水介质加热到设定温度，或是持续维持蒸汽产出所需的热功率。设计过程中，首先确定的是额定功率与电压参数，匹配常规工业380V供电回路，1500W的单组功率既可以满足小型设备的加热需求，也可以多组并联使用适配更大容积的加热场景。加热管的长度根据常见罐体的插入深度做了适配，插入后管体末端不会触碰罐体底部，同时保证整个发热段完全浸没在被加热介质中，避免出现干烧的情况。

　　法兰盘的厚度经过强度校核，能够承受常规低压容器的内部压力，不会在长期使用过程中出现法兰变形导致密封失效的问题。接线端的密封结构做了多层防护，最外层采用金属护套包裹内部灌封层，既可以抵御外力磕碰损坏密封结构，也能阻挡外界水汽直接接触绝缘层。在安装边界上，需要预留法兰外侧的接线空间，保证接线操作有足够的操作距离，同时法兰对接面的平面度需要满足密封要求，避免安装后出现介质渗漏。加热管的排布角度经过优化，多根管体呈发散状排布，相比平行排布的结构，在相同法兰直径下可以布置更长的发热管，提升总发热面积，同时发散结构可以让介质受热后的对流更加顺畅，减少局部过热的情况。

　　管体与法兰盘的连接位置采用无缝焊接工艺，焊缝经过耐压测试，不会出现介质从连接位置渗入加热管内部的情况。在实际选型使用时，需要确认安装位置的法兰开孔尺寸与该元件的法兰尺寸匹配，同时确认供电回路的载流量满足功率要求，安装完成后首次通电前必须确认发热段完全浸没在介质中，避免干烧导致管体烧坏。这类结构的加热元件相比普通螺纹安装的加热棒，密封性能更好，安装强度更高，更适合有一定压力的蒸汽类设备使用，长期在高湿环境下运行的稳定性也更优。
