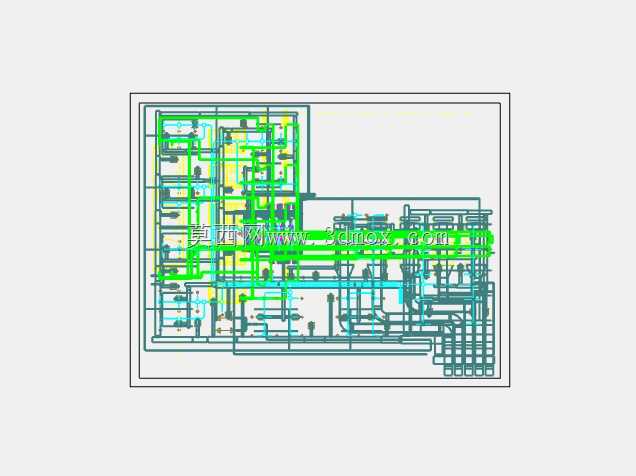

G+6建筑MEP机电管线综合排布设计

　　在多层民用与商用建筑的机电施工前置环节，MEP管线综合排布是决定现场施工效率、减少返工、控制净高的核心工作，这套G+6层级的机电管线模型，覆盖了暖通空调送风回风管路、强电弱电桥架与穿线管道、消防喷淋与消火栓供水管路三大核心机电系统，完全贴合现场施工的排布逻辑搭建，可直接用于施工交底、碰撞检查、预制件加工参考。

　　从实际应用场景来看，这类模型主要服务于地上6层的公共建筑或商住混合建筑的机电安装阶段，区别于单专业管线模型，该模型将三个专业的管线在同一空间坐标系下完成整合，提前规避了单专业设计时容易出现的管线碰撞、净高不足、检修空间预留不够的问题。现场施工时，施工班组可直接对照模型确定各专业管线的安装先后顺序，按照“有压让无压、小管让大管、弱电让强电、水管让风管”的排布原则，模型里已经将各管线的交叉位置做了翻弯、避让处理，不需要现场技术人员再临时调整排布方案，能大幅缩短机电安装的工期，减少现场切割、改管的材料浪费。

　　从功能特性来看，模型中暖通系统的风管按照不同送风区域做了管径渐变处理，主风管沿建筑公共区域的梁下空间敷设，支风管引向各功能房间的风口位置，风管的法兰连接段、支吊架安装位置都做了预留，不会出现安装时支吊架与其他专业管线冲突的问题。电气管线部分，强电桥架与弱电桥架按照规范要求保持了足够的安全间距，桥架的转弯半径、穿楼板预留洞位置都做了明确标识，穿线管道从桥架引出后沿墙或沿顶板暗敷的路径也做了清晰示意，方便电气施工班组定位预留预埋点位。消防系统的管线包含了喷淋系统的干支管、消火栓的供水立管与水平环管，喷淋头的布置间距符合防火规范要求，管道的阀门安装位置、水流指示器的安装段都预留了足够的操作空间，后期运维检修时不需要拆解周边其他管线即可完成部件更换。

　　设计思路上，整个模型以建筑结构的梁、板、柱模型为基准边界，所有管线的安装高度都以梁底标高为控制上限，优先保证主通道、公共区域的净高满足使用要求，在管线密集的走廊、设备机房区域，通过分层排布的方式将风管、桥架、水管分别布置在不同的标高区间，最上层布置大尺寸的通风风管，中间层布置电缆桥架，最下层布置消防与给排水管道，各层管线之间预留不小于100mm的安装操作间隙，方便后期管线的维护与部件更换。对于管线交叉的位置，优先对小尺寸的水管、电气配管做翻弯处理，避免大尺寸风管翻弯带来的风阻增大、安装难度提升的问题，所有翻弯段的曲率半径都符合管材的安装规范要求，不会出现直角弯导致的流体阻力过大、线缆穿设困难的问题。

　　从安装边界与尺寸控制来看，模型中所有管线的外轮廓都与建筑结构墙面、柱面、梁底保持了规范要求的最小安装距离，风管与墙面的间距不小于150mm，满足法兰连接与保温层施工的操作空间，桥架与热水管、蒸汽管的间距满足隔热防护要求，消防管道与电气桥架的间距符合电气安全防护距离要求。各楼层的管线在竖井内的排布也做了统一规划，立管的位置避开了门窗洞口与结构承重构件，每层的立管检修口位置都预留了足够的操作空间，不会出现检修门打开后被其他管线遮挡的问题。在管线进入各功能房间的位置，预留了足够的墙面开洞尺寸，开洞位置避开了结构钢筋的主要受力区域，不需要后期对结构墙体做破坏性开洞。

　　对于机电安装施工单位、BIM咨询团队来说，这套模型可以直接作为同类型多层建筑MEP排布的参考模板，调整对应区域的管线尺寸与走向即可快速适配新项目的设计需求，减少从零开始建模的时间成本，模型中所有管线的连接件、部件都是按照实际产品的尺寸建模，不存在理想化的简化处理，导出的管线预制加工图可以直接交给厂家进行预制生产，现场只需要完成组装即可，进一步提升施工的工业化程度，减少现场作业的环境污染与材料损耗。
