浸入式螺纹安装电加热管结构设计

　　在民用储水式电热水器、商用小型开水器、工业小型恒温液槽、太阳能储热水箱辅热、小型模温机储液舱等场景中，这类螺纹型浸入式电加热元件是核心的电热转换部件，其结构设计直接决定换热效率、安装适配性与长期使用可靠性。不同于法兰式大功率加热管多用于大容量储液舱，这款螺纹安装的加热元件主打小容积腔体的快速加热需求，安装时无需在容器壁开设大尺寸法兰孔，仅需加工对应规格的内螺纹安装座即可完成装配，大幅降低容器端的加工成本与密封难度，尤其适配壁厚较薄的不锈钢储水腔体、塑料承压储水舱等对开孔尺寸敏感的应用场景。

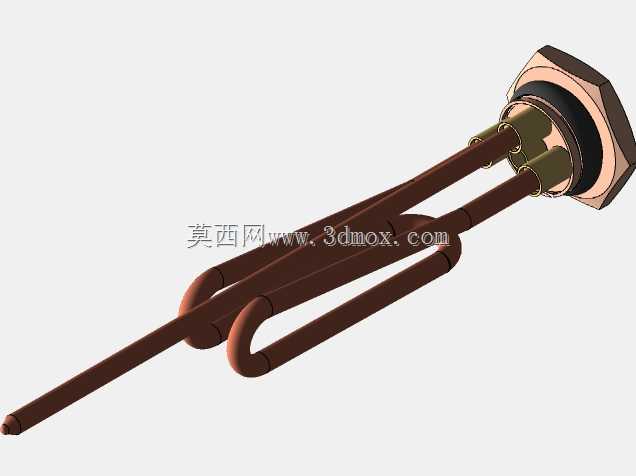

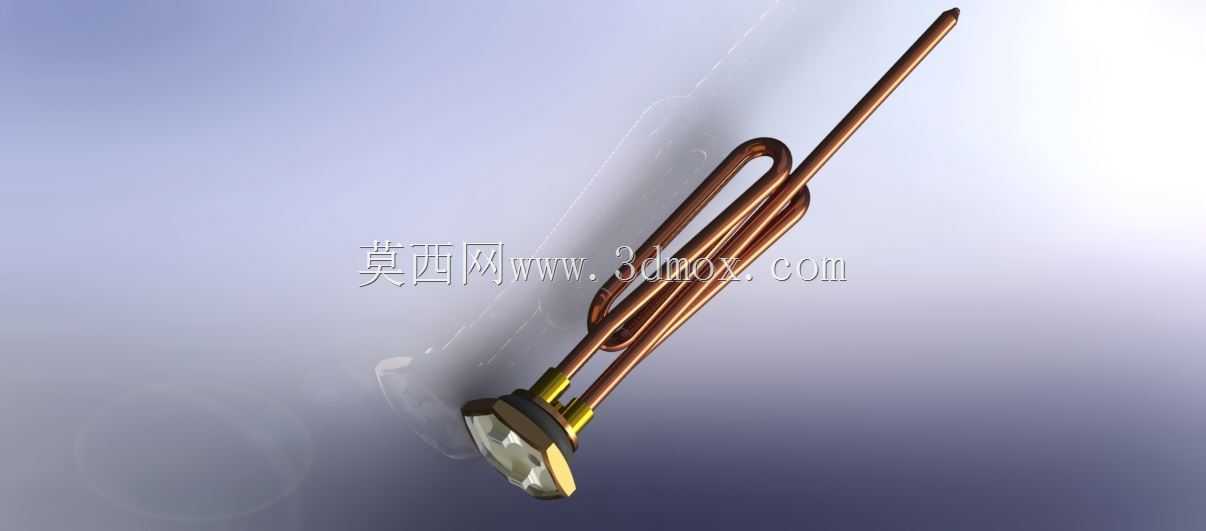

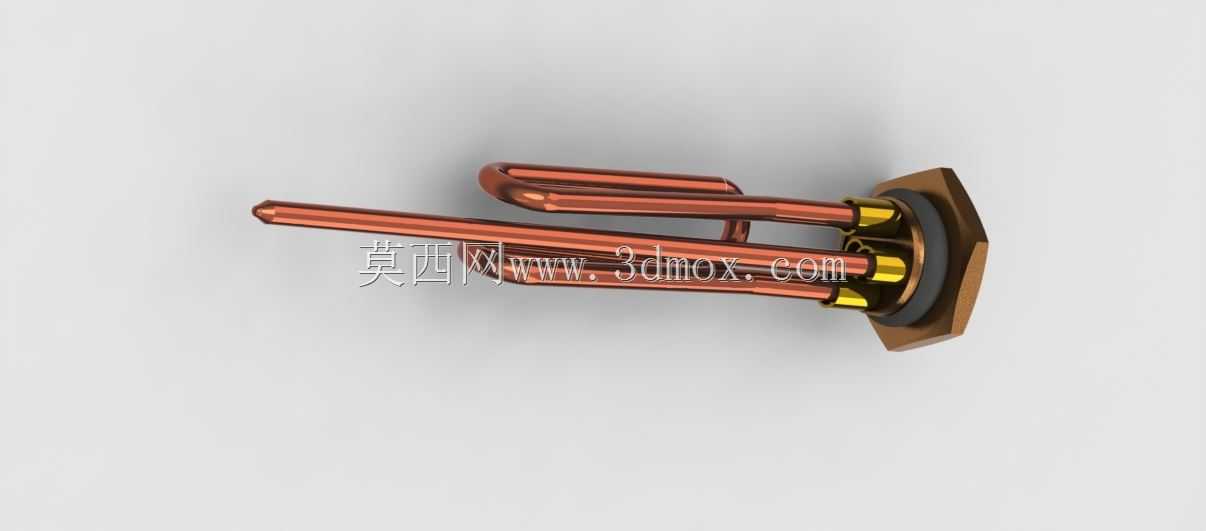

　　从结构设计逻辑来看，这款加热元件采用多根U型金属加热管弯折排布的结构，三根加热管呈平行错位布局，在有限的安装截面内最大化拓展换热面积，避免单根加热管功率密度过高导致的管壁结垢加速、局部烧蚀问题。加热管的金属外壳采用紫铜材质，一方面利用紫铜优异的导热性能快速将内部电阻丝产生的热量传导至被加热液体，另一方面紫铜材质的延展性较好，在长期冷热交替工况下不易出现应力开裂，适配水基介质、低浓度导热油等常见加热介质的使用需求。端部的六角安装座采用铜质基体与绝缘封胶结合的结构，六角结构的设计完全适配标准扳手的夹持尺寸，现场安装时无需定制专用工装，使用普通活动扳手即可完成拧紧操作，安装座与加热管的衔接处采用耐高温密封胶填充，配合安装螺纹处缠绕的生料带或密封垫圈，可承受0.6MPa以内的静压，满足多数常压或低压储液容器的密封要求。

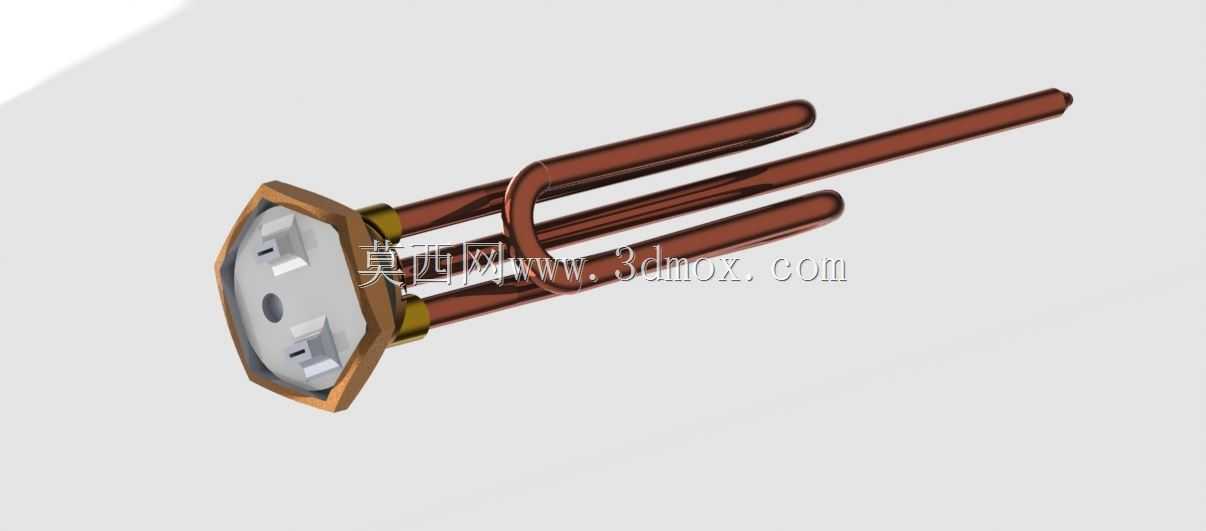

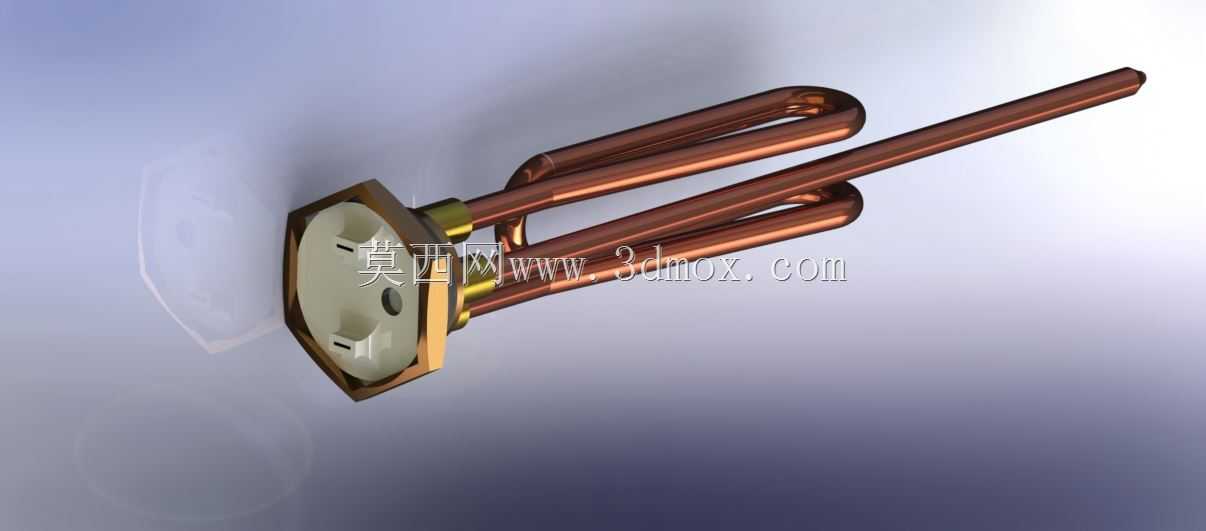

　　安装边界方面，这款加热元件的螺纹规格为通用的一寸管螺纹，安装时容器壁外侧仅需预留不小于40mm的扳手操作空间，内侧伸入腔体的长度可根据不同储液舱的深度调整加热管的弯折长度，模型中呈现的加热管总伸入长度约220mm，适配容积在20L-80L之间的储液腔体，安装时需保证加热管的发热段完全浸入被加热液体中，严禁干烧，因此在配套结构设计时通常会在腔体侧壁对应加热管上方的位置设置液位开关，避免液位过低导致加热管裸露烧毁。端部的接线端采用插片式接线结构，三个插片分别对应三组加热管的接线端，可根据实际供电需求接成星形或三角形接法，适配220V单相或380V三相供电场景，单组模型的额定总功率可做到3kW-6kW区间，满足小容积腔体每小时升温20-30摄氏度的换热需求。

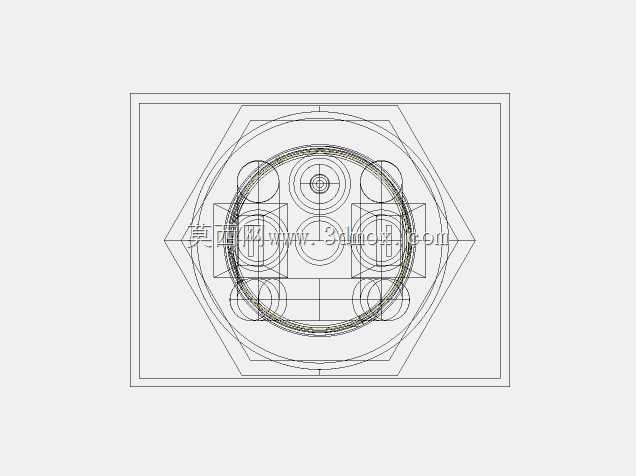

　　从建模细节来看，模型完整还原了加热管的弯折弧度、安装座的六角棱角、接线端的插片结构与绝缘基座的细节特征，所有配合尺寸均按照实际加工公差设定，螺纹部分采用标准管螺纹的牙型建模，可直接用于设备装配时的干涉检查，在进行储水设备整机设计时，可直接将该模型导入装配体，验证加热管与腔体内壁、液位传感器、进出水口等部件的位置关系，避免实际生产时出现安装干涉、加热管距壁过近导致局部过热烫坏腔体等问题。不同于市面上简化的加热管模型，这款模型还原了加热管与安装座衔接处的压接固定结构，在做有限元热仿真时，可直接赋予各部分对应的材料属性，模拟加热过程中的温度场分布，验证加热管表面功率密度是否在合理区间，为后续的功率匹配、安装位置优化提供准确的模型基础。

　　在实际选型应用中，这类螺纹加热元件的替换成本极低，当原有设备的加热管出现结垢严重、绝缘失效、电阻丝烧断等故障时，无需改动容器的安装结构，仅需拧下旧加热管更换同规格产品即可完成维修，大幅降低设备的后期维护成本。设计时特意将加热管的弯折半径控制在合理区间，避免弯管处出现管壁褶皱、壁厚减薄的问题，保证加热管的机械强度与导热均匀性，端部的绝缘基座采用耐高温陶瓷材质，可承受长期120摄氏度以内的工作温度，避免接线端过热导致的绝缘老化、短路等安全隐患。
