电源变压器配套电气面板外壳结构设计

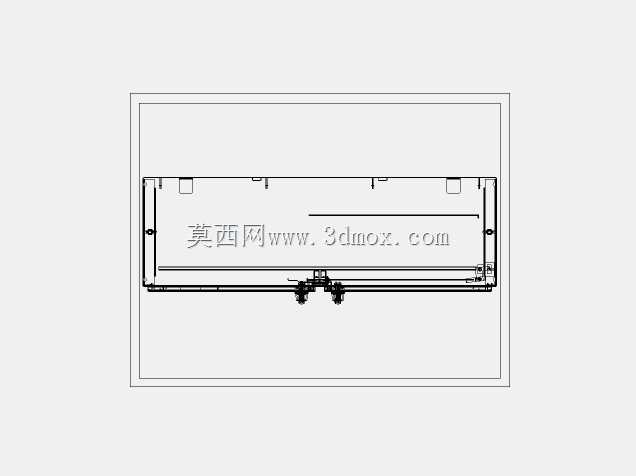

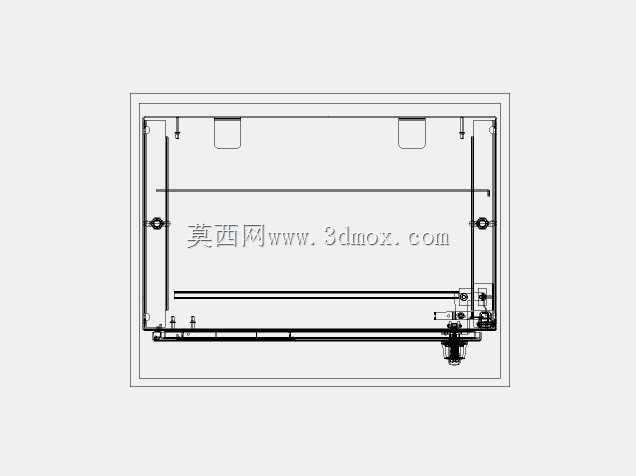

　　在工业配电、小型电源集成系统的现场布设场景里，这类配套电源变压器的电气面板外壳，是承载内部变压组件、接线端子、保护元件的核心防护载体，日常会被应用在车间动力分线、小型设备内置供电模块、楼宇辅助供电回路等场景中，承担着隔绝内部带电部件、提供规整安装界面、抵御日常粉尘与轻微外力磕碰的实际作用。从结构设计的思路来看，这款外壳采用了薄型钣金折弯的主体框架，整体轮廓为规整矩形，边缘做了折边压筋处理，既能够提升薄壁板材的整体刚性，避免运输、安装过程中出现板面变形，也能消除板材裁切后的锐边，降低装配作业时的划伤风险。

　　外壳的内腔预留了足够的容置空间，能够适配对应功率等级的电源变压器铁芯、绕组组件，同时在侧壁位置预设了走线缺口与固定孔位，方便输入输出线缆的引出与固定，不需要现场额外进行开孔加工，减少现场装配的工序耗时。从安装边界的设计考量上，外壳背部设置了对称分布的固定挂孔，既可以采用壁挂式安装固定在墙面、设备机架的立面，也可以通过侧边的安装孔配合螺丝，嵌入到成套配电柜的预留安装位中，安装孔的间距做了通用化匹配，能够适配多数常规配电安装场景的孔位标准，不需要额外制作转接安装板。

　　面板区域的设计上，预留了对应操作元件、指示装置的安装位，日常运维时不需要拆开整个外壳，就可以通过面板区域完成状态查看、常规接线调整的操作，同时面板与主体框架的配合处做了贴合止口设计，能够减少粉尘、潮气从拼接缝隙进入壳体内部，提升内部电气组件的运行稳定性。在细节结构处理上，外壳内部设置了几处凸起的安装柱，用于固定变压器本体与内部的绝缘隔板，将带电部件与外壳金属壁面保持足够的安全爬电距离，避免出现绝缘击穿的风险；壳体底部预留了排水防尘的工艺缺口，避免内部意外凝露时积水无法排出，造成内部组件受潮短路。

　　这类外壳的结构设计没有冗余的复杂造型，所有的折弯、开孔、压型结构都服务于实际装配与使用需求：侧壁的加强筋结构用最少的材料提升了壳体抗形变能力，对称的固定点位设计让安装时不需要额外区分方向，降低现场施工的出错概率，边缘的圆角处理也避免了安装过程中磕碰损伤相邻的线缆或组件。在实际选型适配时，需要注意壳体的内腔深度要匹配所选变压器的整体厚度，避免变压器组件突出壳体造成面板无法正常闭合，同时挂孔的承重能力要匹配内部装配完成后的整体重量，确保长期使用不会出现安装脱落的问题。针对不同的使用场景，这类外壳的板材厚度可以根据防护需求做适配调整，在高粉尘、有轻微振动的车间场景中，可以适当提升板材厚度来增强结构强度，在室内干燥、无明显振动的场景下，采用常规薄板即可满足使用需求，兼顾结构强度与材料成本的平衡。
