双电源自动转换开关控制回路设计

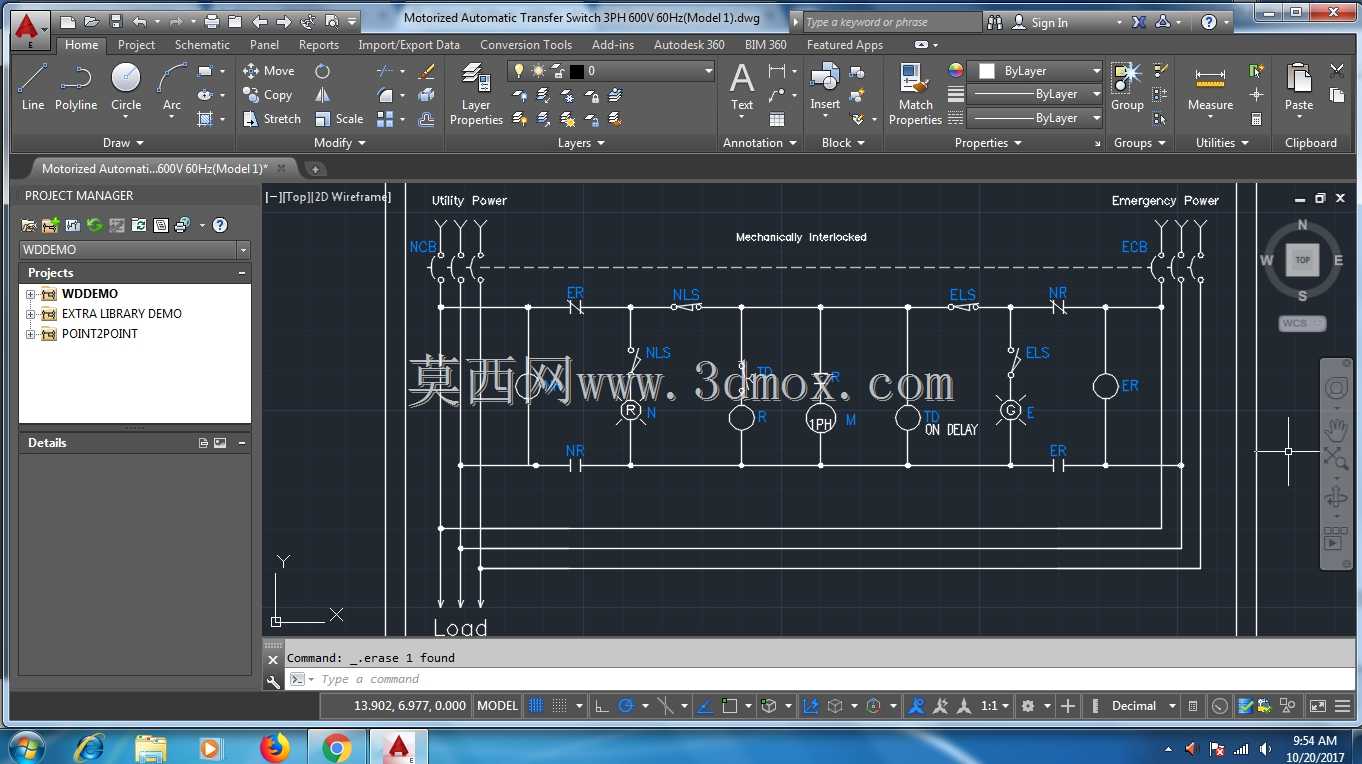

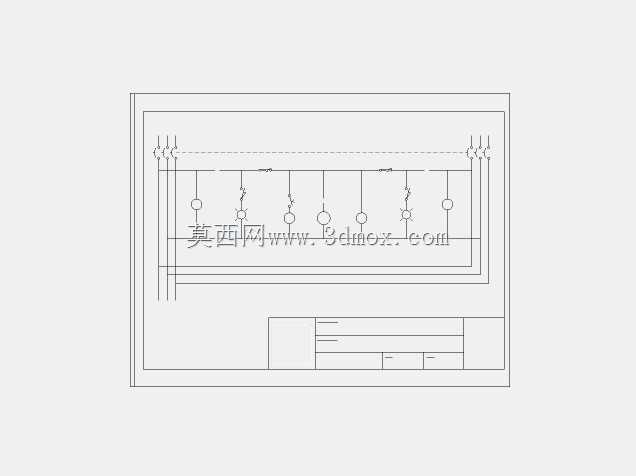

　　在工业供配电、商业建筑应急供电、数据中心后备电源切换等场景中，双电源自动转换开关是保障供电连续性的核心器件，其控制回路的逻辑合理性直接决定电源切换的可靠性，避免出现两路电源并列、切换超时导致负载断电、带载分合闸引发电弧故障等工程问题。本次设计的控制回路围绕常用电源与应急电源的自动切换逻辑搭建，核心功能是实时监测两路进线电源的电压状态，当常用电源出现缺相、过压、欠压、失压等异常工况时，自动触发转换机构动作，先分断常用电源侧的主触头，确认机械联锁到位后再闭合应急电源侧触头，将负载回路无缝切换至应急供电回路；当常用电源恢复正常并稳定延时后，控制回路会自动执行回切操作，将负载重新接回常用电源，全程无需人工干预，同时设置机械联锁与电气联锁双重防护，从硬件层面杜绝两路电源同时合闸的短路风险。

　　从设计思路层面，整个回路优先保障切换动作的逻辑互锁，所有继电器触点的排布都遵循“先分后合”的动作顺序，在常用电源合闸回路中串入应急电源侧的常闭辅助触点，同时在应急电源合闸回路中串入常用电源侧的常闭辅助触点，配合转换开关本体的机械联锁结构，形成双重互锁保护。回路中设置的状态检测节点，会分别采集两路三相电源的各相电压信号，通过电压继电器的动作阈值判断电源是否正常，避免因某一相缺相导致三相负载缺相运行烧毁设备。

　　针对不同负载的供电需求，回路预留了切换延时调整节点，可根据负载类型调整动作延时，比如针对电动机类感性负载，适当延长分闸后的等待时间，避免反电动势引发的触头拉弧问题；针对照明、精密电子类阻性或容性负载，可缩短切换延时，降低断电时长对设备的影响。从安装边界与尺寸适配角度，整个控制回路的元件排布适配常规ATS开关的控制腔安装空间，所有二次回路接线端子都预留了足够的接线余量，端子排按照电源进线、信号检测、输出控制、状态反馈的功能分区排布，方便现场接线与后期运维排查。控制回路的走线间距满足低压电气二次回路的安规要求，强电信号回路与低压反馈信号回路分开布线，避免信号干扰导致的误动作。

　　回路中设置的手动/自动切换节点，可在设备检修时切至手动模式，通过现场按钮手动控制分合闸动作，方便检修人员开展设备维护、触头检测、联锁校验等作业，手动模式下同样保留互锁逻辑，避免检修过程中出现误操作引发安全事故。在实际工程应用中，这类控制回路可直接适配额定电流63A至630A等级的PC级自动转换开关，配套应用在写字楼消防供电回路、医院手术室供电保障、工厂生产线应急电源切换、通信基站后备电源接入等场景，控制回路的动作逻辑完全符合低压开关设备和控制设备的相关标准要求，切换动作时间满足二类负荷的供电中断时长要求，不会导致接触器、继电器等低压器件因短时断电释放，保障后端负载的连续运行。设计过程中充分考虑了现场运维的便利性，所有反馈节点都预留了远程信号输出端子，可将电源状态、开关位置、故障报警等信号上传至楼宇自控系统或配电监控平台，方便运维人员远程掌握设备运行状态，无需到现场即可判断供电回路的运行情况。回路中的保护元件选型匹配二次回路的载流量要求，每个控制支路都设置了独立的熔断器保护，避免某一支路短路导致整个控制回路失电，影响转换功能的正常实现。
