TUV认证标识立体结构设计方案

　　在电气设备的合规性设计环节，认证标识的立体呈现往往是容易被忽略的细节，很多结构工程师在做整机外观布局时，只考虑标识的平面印刷效果，却忽略了不同安装场景下标识的辨识度、耐候性以及安装适配性，TUV作为全球范围内认可度极高的安全认证标志，其在电源变压器、工控电气设备、消费类电子产品外壳上的呈现，直接关系到产品的合规性展示与市场准入核验效率。

　　从实际应用场景来看，这类立体标识模型主要用于两类场景：一类是设备外壳的嵌入式铭牌安装，另一类是产品丝印定位的三维参考，还有部分检测工装的定位标识也会用到同结构的三维数模。做嵌入式安装设计时，首先要考虑标识的凸起高度，常规户外使用的变压器类设备，标识凸起高度控制在0.8-1.2mm区间最为合适，过高容易在运输过程中被磕碰掉漆，过低则在光线斜射时无法形成足够的阴影对比度，巡检人员远距离核验认证信息时辨识度不足。如果是用于丝印定位的参考模型，标识的线条公差需要控制在±0.05mm以内，避免丝印过程中出现图案偏移、线条粗细不均的问题，毕竟认证标识的比例、线条粗细都有严格的规范要求，一旦比例失调，在产品送检或者海关查验时可能被判定为标识不合规。

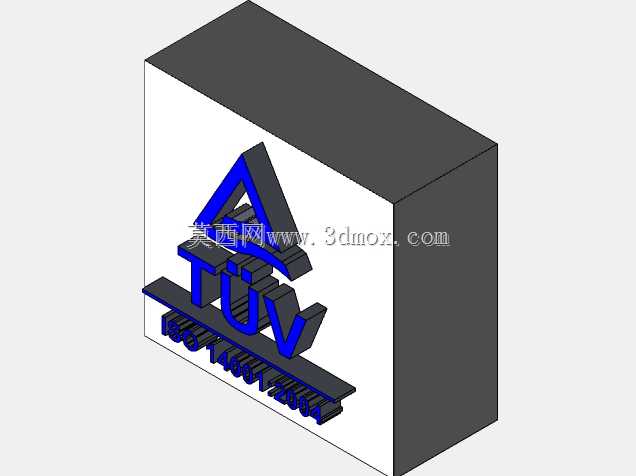

　　设计这类标识的三维结构时，首先要还原标识的官方规范比例，上方的蓝色三角图形与下方的TÜV字符间距、字符笔画宽度都需要严格对应官方矢量文件的参数，不能随意拉伸变形。很多新手工程师在建模时容易忽略变音符号的位置，两个点的横向间距、与U字符的垂直距离都有明确的比例要求，差1mm的偏差在小尺寸标识上就会显得非常突兀。建模时优先采用草图拉伸的方式构建基础特征，三角图形内部的波浪线条要做平滑过渡，避免出现尖锐棱角，一方面是注塑加工时尖角位置容易出现应力集中，导致标识成型后出现缺料、飞边问题，另一方面尖锐棱角在长期户外使用时容易积灰，遮挡标识图案。如果是做金属蚀刻的标识版本，还要在模型中预留0.2mm的蚀刻深度边界，同时在标识边缘做0.1mm的倒角处理，避免安装时划伤操作人员。

　　从安装边界来看，这类标识的安装位置通常选在设备外壳的醒目区域，以电源变压器为例，一般安装在外壳正面的右上角位置，距离外壳边缘的安全距离不小于15mm，避免和外壳的安装螺丝、散热孔、接线端口位置产生干涉。如果是粘贴式的立体标识，模型中需要预留背胶层的厚度空间，常规亚克力背胶厚度为0.3mm，建模时要把这部分厚度计算到整体安装高度内，避免安装后标识突出外壳高度超过设计阈值，和周边的防护结构产生碰撞。如果是一体注塑在外壳上的标识，要考虑拔模角度，标识的侧面拔模角度设置为1.5°最为合适，既能保证注塑时顺利脱模，又不会因为拔模角度过大导致标识上宽下窄，视觉上出现变形。

　　在实际的设备运维场景中，清晰合规的TUV标识能够帮助运维人员快速判断设备的安全认证等级，尤其是在多品牌设备混装的配电房、工业生产线现场，标准化的立体标识比平面印刷标识更耐磨损，即使设备表面积累了一定的灰尘，只要用抹布简单擦拭就能清晰辨认标识内容。做三维建模时还要考虑不同材质的呈现效果，金属材质的标识要做表面拉丝处理的结构参考，塑料材质的标识要和外壳的表面纹理保持一致，避免出现明显的质感差异。另外，标识的蓝色三角区域和黑色字符区域的色差要符合工业标识的对比度要求，即使在光线不足的设备夹层、地下配电间等场景，也能通过手电筒照射快速识别认证信息，不需要凑近到设备跟前仔细辨认，提升运维巡检的效率。

　　很多工程师在做产品结构设计时，习惯最后才处理标识的建模，往往导致标识位置和外壳的加强筋、内部元器件的安装柱产生干涉，最后不得不临时调整标识位置或者缩小标识尺寸，导致标识不符合规范要求。正确的设计思路应该是在外壳整体布局阶段就把认证标识的安装区域预留出来，确定好标识的尺寸、安装方式、凸起高度之后，再排布内部的元器件和加强筋结构，确保标识区域的外壳背面没有凸起的结构，不会影响标识的安装或者一体成型的效果。对于需要通过UL、TUV多重认证的产品，还要注意不同认证标识之间的间距，按照认证规范要求，不同认证标识之间的间距不小于单个标识高度的1/3，避免标识过于拥挤，影响辨识度。
