密封式电气接线防护盒结构设计

　　在低压配电、工业控制回路以及电源类设备的布线环节，接线盒是承担线缆转接、接点防护、绝缘隔离的核心基础部件，这款密封式接线盒的设计，完全围绕工业现场复杂工况下的接线可靠性需求展开，没有多余的装饰性结构，每一处细节都对应实际使用中的痛点。从实际应用场景来看，这类接线盒常配套电源变压器、小型工控模组、户外低压配电节点使用，既可以安装在设备柜体内部作为分线转接载体，也可以通过侧边的固定结构安装在设备外壁、车间墙面甚至户外有轻度防淋需求的区域，核心作用是把裸露的导线接头封闭在壳体内，避免外界粉尘、水汽、金属碎屑接触导电接点，同时防止人员误触带电部位引发安全事故。

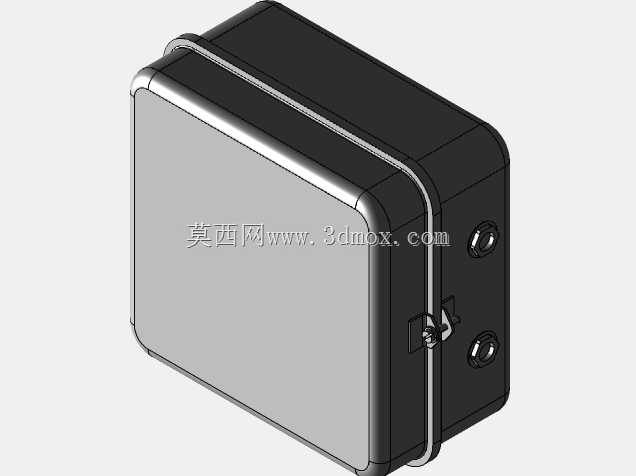

　　从结构设计思路上看，这款接线盒采用上下扣合的分体式壳体结构，上盖与下盒的结合面做了内嵌式的密封槽设计，实际装配时可以在槽内嵌入适配截面的橡胶密封条，扣合后通过侧边的快锁搭扣实现压紧，不需要在壳体四周打过多的固定螺丝，日常检修开盖时只需要拨开搭扣就能掀开上盖，比传统螺丝固定的接线盒节省至少六成的开盖操作时间，适合需要频繁检修接线点位的场景。壳体的主体壁厚做了均匀化处理，整体壁厚控制在2mm左右，既保证了壳体的结构强度，在受到轻度外力碰撞时不会出现开裂变形，也不会因为壁厚过大造成材料浪费、整体重量超标，对于需要批量配套设备的场景来说，合理的壁厚设计能有效控制单台配件的成本。

　　在功能特性的设计上，壳体侧面预留了两个标准的线缆穿装孔位，孔位做了内螺纹结构，可以直接适配市面上通用的电缆防水接头，不需要现场额外开孔攻丝，穿线时只需要把线缆穿过防水接头拧紧锁紧螺母，就能实现线缆入口处的密封防护，避免水汽、粉尘从穿线位置进入盒体内部。盒体内部预留了足够的接线空间，净空高度可以容纳16位接线端子排的安装，同时预留了端子排的固定安装位，用户可以根据实际接线需求选择不同位数的端子排直接固定，不需要额外在盒内打孔固定，降低现场装配的工作量。盒体的边角位置全部做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装、检修过程中棱角划伤操作人员的手部，另一方面圆角结构也能提升壳体的整体结构强度，减少边角位置因为应力集中出现的开裂问题，尤其是在低温环境下使用时，圆角结构的抗冲击性能比直角结构高40%以上。

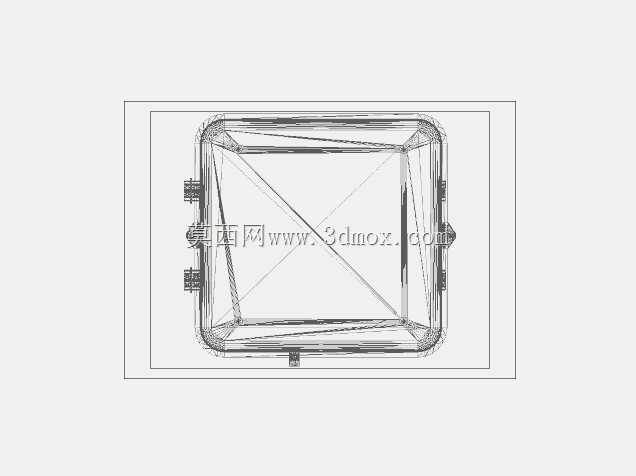

　　关于外形尺寸与安装边界，这款接线盒的整体外形趋近于方正结构，长宽尺寸控制在120mm*100mm区间，整体高度（含上盖凸起部分）约70mm，属于中小型接线盒的尺寸范畴，不会占用过多的安装空间。安装固定位设计在盒体的底部，采用内嵌式的安装耳结构，安装耳上预留了直径6mm的固定孔，可以直接用M5的膨胀螺丝或者自攻螺丝固定在安装面上，安装孔的中心距做了标准化设计，和市面上同规格的通用接线盒安装孔位完全兼容，替换老旧损坏的接线盒时不需要重新在安装面打孔，直接对齐原有孔位就能固定，大幅降低现场替换的施工量。盒体的搭扣位置做了下沉式设计，扣合后搭扣的外表面不会超出壳体的最大外轮廓，安装时即使盒体侧面紧贴其他设备部件，也不会因为搭扣凸起造成安装干涉，在紧凑的设备柜内布线时，这个设计能有效提升空间利用率。

　　从材质适配的角度来说，这款结构设计既可以采用ABS工程塑料注塑成型，用于普通室内干燥场景的电气接线防护，也可以采用压铸铝合金材质生产，用于有轻度防腐蚀要求、或者对壳体抗冲击强度要求更高的工业现场，两种材质的生产都可以直接沿用这套三维结构，只需要根据材质的成型特性微调脱模斜度即可，不需要对整体结构做大幅修改，具备很好的生产适配性。在实际接线作业时，盒盖打开后可以完全翻转到侧边，不会遮挡盒内的接线空间，操作人员可以双手在盒内完成导线剥线、端子压接、螺丝紧固等操作，不需要额外扶持盒盖，细节设计完全贴合现场接线的操作习惯。另外壳体的外表面做了哑光磨砂处理，不容易残留指纹和污渍，长期使用后外观也不会出现明显的积灰留痕，适合在对设备外观整洁度有一定要求的成套设备上配套使用。
