工业烤箱用毛细管式温度控制器结构

　　做工业电热设备结构设计快十二年，经手的烘箱、焗炉、商用厨电温控选型少说也有上百套，毛细管温控器是这类设备里绕不开的核心控温部件，这次拆解建模的这款就是专门适配工业烤箱工况的液胀式温控结构。先从实际应用场景说，这类温控器不像电子式温控依赖电路板和传感器探头，它完全靠内部感温介质的热胀冷缩实现通断，在200-300℃的烤箱内腔高温环境里，抗油烟、抗电压波动的能力比电子元件强太多，不管是五金件烘烤的工业烤箱，还是商用烘焙的层炉、焗炉，甚至是商用炸炉、暖厨设备，都能看到这类结构的身影，属于电热设备里可靠性优先的控温选择。

　　从实际用途来看，这个部件的核心作用是直接串接在加热回路里，当感温毛细管探测到的温度达到设定阈值时，内部的膜盒会推动触点机构动作，直接切断加热管的供电回路，避免腔体内温度超设定值，当温度回落至回差范围后，触点自动复位重新接通回路，属于不需要外接控制回路的直接式双位控温元件，不需要额外配温控表、继电器，安装接线简单，故障点少，非常适合对成本敏感、对可靠性要求高的中低温电热设备。

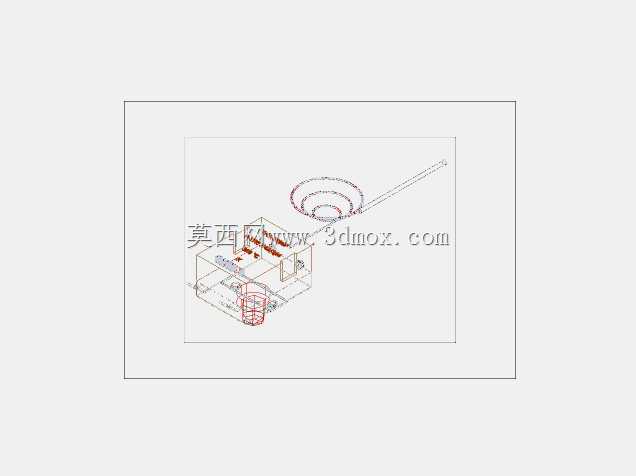

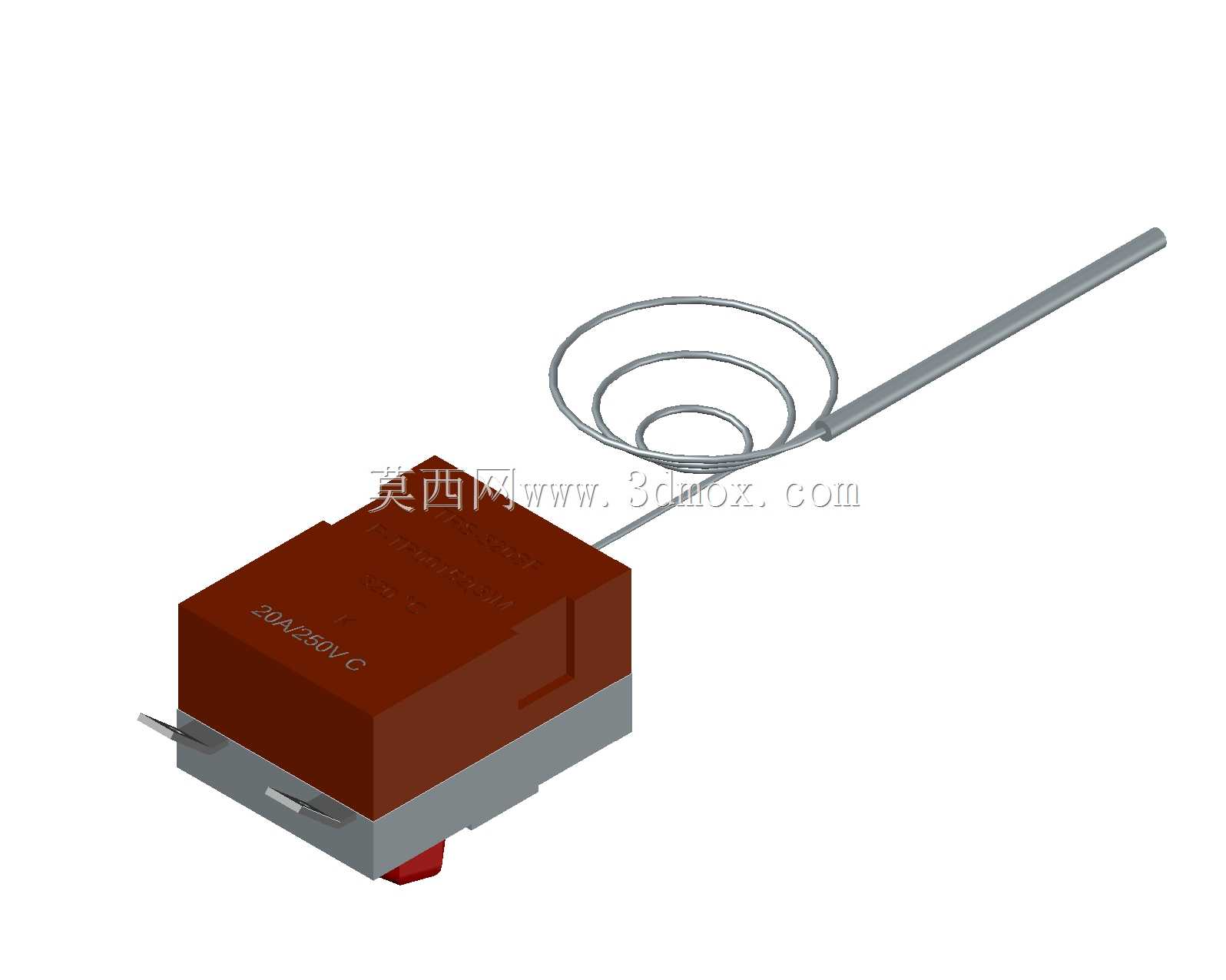

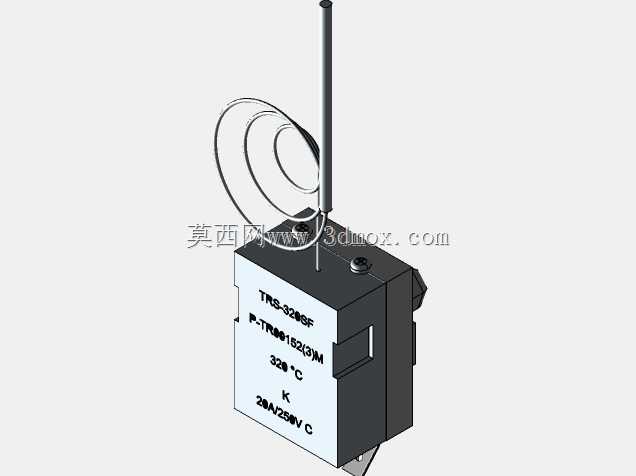

　　说到功能特性，这款结构的核心是那根螺旋状的毛细管感温段，建模的时候特意还原了毛细管的盘绕形态——实际使用里这段螺旋部分是要完全放置在烤箱腔体的回风区或者均温区，不能贴到加热管，也不能被工件遮挡，不然探测的温度会出现偏差。毛细管尾部的直杆段是穿腔走线的部分，设计的时候要注意这个位置的密封，一般会配耐高温硅胶塞或者铜卡套，避免烤箱内的高温热气从安装孔溢出到电器仓。主体部分的褐红色壳体是酚醛树脂压制成型的，耐高温、绝缘性好，底部的灰色基座是安装定位结构，带两个插片式接线端，直接插6.3mm的冷压端子就能接线，底部那个红色的小凸钮是手动复位结构？不对，这款是自动复位的，那个凸钮是限位结构，防止安装的时候顶到壳体内部的触点机构。触点部分是银合金材质，能扛住16A以上的阻性负载电流，直接带烤箱的加热管不需要中间继电器，这点在小容量烤箱设计里能省不少成本。

　　设计思路上，建模的时候首先要考虑安装边界，主体部分的安装是靠基座上的两个固定耳，用M4螺丝固定在电器仓的安装板上，安装孔位的中心距要留够公差，不能和旁边的交流接触器、指示灯位置干涉，主体突出安装板的高度要控制在电器仓的深度范围内，避免关电器仓门的时候顶到门板。毛细管的长度是选型的核心参数，不同容积的烤箱需要的毛细管长度不一样，建模的时候把螺旋段的盘绕直径做了可参数化调整，直杆段的长度也留了修改接口，结构工程师选型的时候只要根据腔体深度改参数就行，不用重新画感温段。另外要注意毛细管的弯折半径，实际生产里毛细管的弯折半径不能小于5mm，不然会把内部的感温介质通道堵死，导致温控失效，建模的时候特意把所有弯折位置的圆角都设成了R3以上，避免出工程图的时候给生产端错误引导。

　　外形尺寸这块，主体部分的长宽高大概是40mm30mm25mm，属于小体积的温控元件，不会占用太多电器仓空间，接线插片的位置是朝下设计的，接线之后走线可以顺着安装板往下走，不会和上方的其他元件碰线。螺旋感温段的盘绕直径大概60mm，这个尺寸刚好能卡在烤箱内腔侧壁的感温支架上，不需要额外做固定结构，安装的时候直接把螺旋段卡在支架卡扣里就行，直杆段从腔体侧壁的φ8mm安装孔穿过去，外面套上耐高温玻纤管做防护，避免毛细管被钣金锐边割破。还有个容易忽略的设计细节，就是毛细管和主体连接的位置，做了一个防弯折的橡胶护套，实际使用里这个位置是应力集中点，设备运输或者安装的时候如果反复弯折这个位置，很容易导致毛细管断裂漏液，建模的时候把这个护套的结构也做了出来，出BOM的时候不会漏掉这个小零件。

　　实际选型的时候还要注意，这类温控器的控温回差一般在8-15℃，适合对控温精度要求不是特别高的烘烤设备，如果是需要±1℃控温的精密烘箱，还是要配合PT100传感器和PID温控表用，但大部分常规工业烤箱的控温要求用这款完全足够，而且它的失效模式是触点断开，也就是超温的时候会直接切断回路，属于失效安全型的元件，不会出现超温持续加热的情况，这也是它在电热设备里长盛不衰的原因。建模的时候把内部的触点传动结构也做了简化还原，能清楚看到膜盒推动拨杆、带动触点通断的动作逻辑，做设备维修或者新员工培训的时候，用这个模型能很直观讲清楚液胀式温控的工作原理，不用拆实物就能看到内部的传动关系。
