印多尔体育场暖通空调系统布局设计

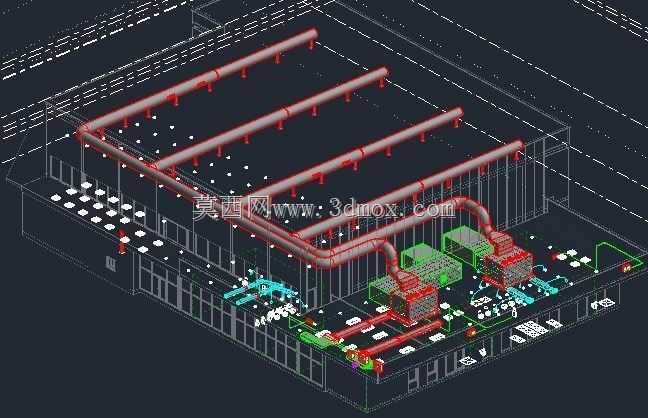

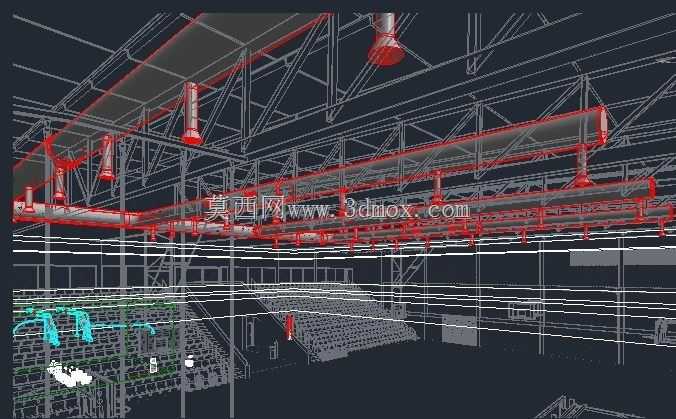

　　大型体育场馆的暖通系统设计，核心要解决大空间气流组织均匀性、赛事期间人员密集区的温湿度控制、不同功能分区的独立调节需求，这套印多尔体育场的暖通空调布局设计，正是围绕这类大跨度公共建筑的实际使用痛点展开。从平面布局来看，设计阶段首先梳理了体育场不同功能区块的负荷差异：观众看台区域属于人员密集的大空间，瞬时人员负荷波动大，送风系统采用了顶送与侧送结合的布点方式，主风管沿建筑结构柱网与看台下方的结构空腔敷设，既避开了观众视线通廊，也减少了风管对建筑净空的占用，风管的走向完全贴合建筑结构梁格的排布，所有弯头、三通的位置都预留了足够的安装操作空间，避免后期施工阶段出现管线碰撞问题。

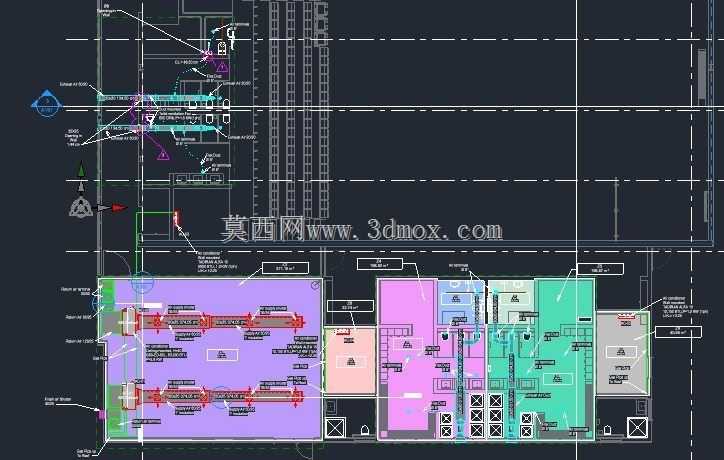

　　功能用房区域的管线排布则更侧重独立可控性，运动员休息室、媒体工作间、设备机房等不同区域的支管都设置了独立的调节节点，每个分区的送风、回风管路上都预留了阀门安装位，可根据不同区域的使用时段单独调节风量，避免非使用时段的能源浪费。设计过程中，针对体育场这类高大空间的气流组织问题，特意将主送风口的布置高度与送风角度做了匹配计算，避免冷风直接吹向观众席造成的不舒适感，同时回风口的布置避开了人员长期停留的区域，沿场地边缘与看台下方的低位布置，形成上送下回的合理气流循环，保证整个空间内的温度场均匀。

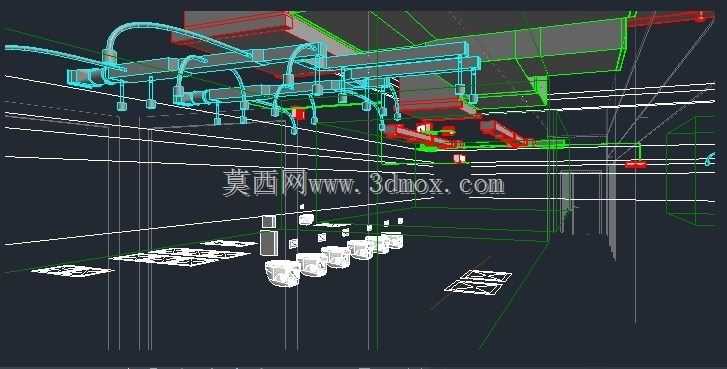

　　从管线综合的角度来看，这套设计将暖通风管与其他机电管线的排布做了分层处理，暖通大截面风管靠上层敷设，下方预留了给排水、电气管线的安装空间，所有管线交叉位置都做了标高避让处理，保证安装完成后整体管线排布整齐，后期检修时可直接到达各个节点位置，不需要大范围拆卸其他管线。针对赛事期间的满负荷运行场景，设计中预留了足够的系统冗余量，主风管的截面尺寸按照最大人员密度下的新风量要求计算，同时考虑了当地极端高温天气下的负荷余量，避免极端工况下系统出力不足。

　　对于设备机房的位置选择，设计中将空调主机房设置在体育场的边角区域，通过减振支墩与隔声围护结构降低设备运行时的噪声与振动传递，避免设备运行噪声影响场内观赛体验，从机房引出的主风管上都设置了消声段，进一步降低气流噪声沿风管传递的问题。安装边界方面，所有风管的固定支架位置都对应建筑结构的承重梁柱布置，没有在轻质隔墙或者非承重结构上设置重载支架，风管与结构墙体之间的预留间隙满足保温层施工与后期检修的操作要求，穿越防火分区的位置都预留了防火阀安装位与封堵作业空间，完全符合消防施工的相关要求。不同功能区的风管风速也做了差异化设计，观众席区域的主风管风速控制在合理范围内，降低气流噪声，而设备机房内部的风管风速可适当提高，减少管材占用空间。这套设计在建模阶段就同步完成了管线碰撞检查，所有暖通管线与建筑结构、其他机电专业的管线之间都预留了足够的安全间隙，施工阶段不需要再做大规模的管线调整，能够有效缩短现场施工的周期，也减少了后期返工的成本。
