洗衣机前面板注塑模具结构设计

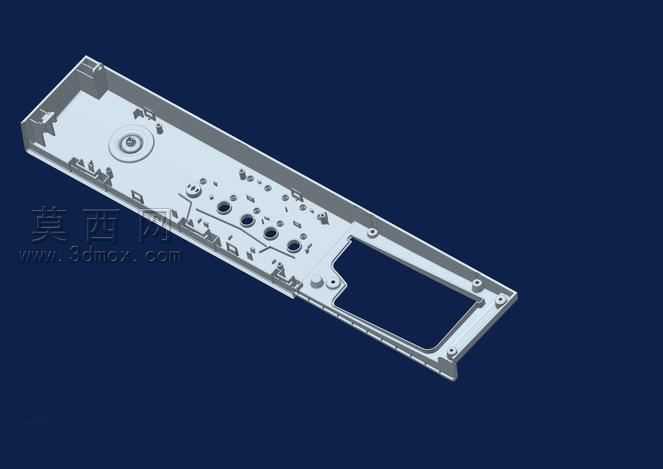

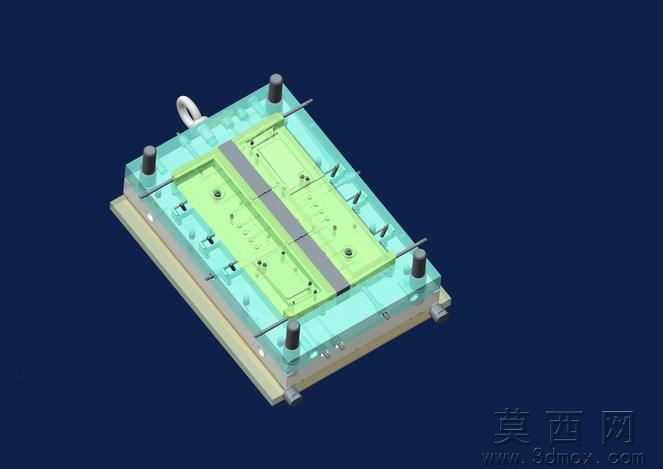

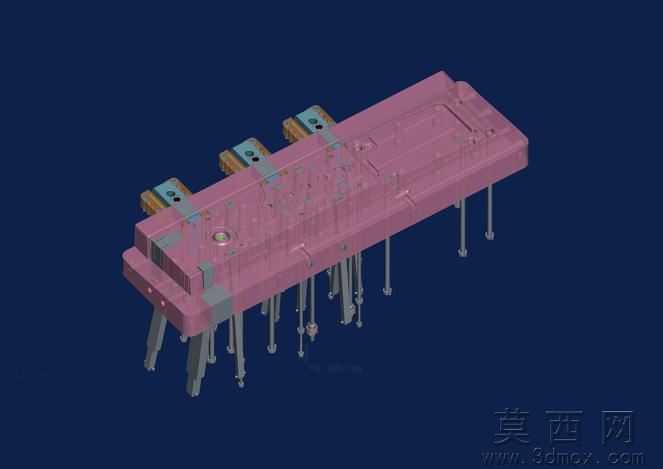

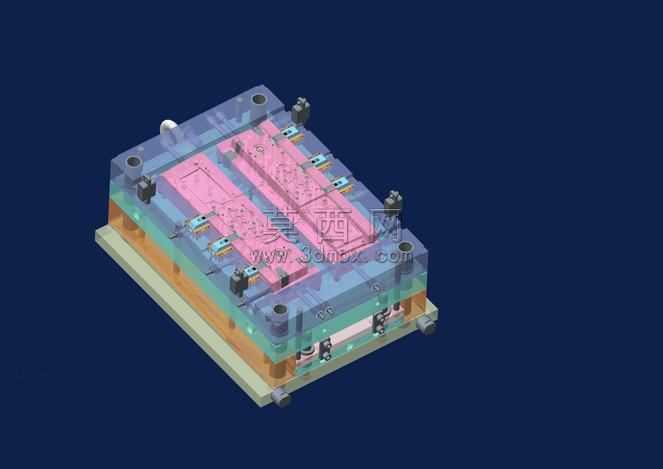

本套三维模型为洗衣机前面板专用注塑模具，整体采用三维参数化建模方式完成全结构搭建，完整还原了注塑模具从定模侧到动模侧的全部核心构件。建模过程中严格遵循注塑模具设计规范，针对洗衣机前面板大尺寸、长条形、外观面要求高的产品特性，合理规划了模腔布局，采用单型腔模架结构适配产品成型需求。模型中完整呈现了模具的浇注系统、冷却系统、顶出系统与导向定位结构：浇注系统结合产品外观要求优化了浇口位置与流道尺寸，避免浇口痕迹残留于产品可见外观面；冷却系统依据产品壁厚分布排布多组随形冷却水道，保障成型过程中模温均匀，减少产品翘曲变形风险；顶出系统搭配多根顶杆与顶出辅助构件，针对产品不同区域的脱模阻力合理分配顶出力，避免顶出过程中产品出现顶白、变形缺陷；导向定位结构包含导柱、导套与精定位组件，保障模具开合模过程中的运动精度与合模对位准确性。模型材质渲染区分了不同模具构件的材质属性，模架部分采用标准模具钢材质表现，顶杆、导柱等运动构件采用对应金属材质质感，直观区分各功能部件。设计过程中充分考虑了洗衣机前面板的结构特征，针对产品上的卡扣、安装柱、加强筋等细部结构，在模具对应位置设计了精准的成型镶件，既保证细部结构的成型精度，也便于后续模具的维护与易损件更换。整套模具结构排布紧凑合理，各运动部件无干涉，完整呈现了大型家电外观件注塑模具的典型设计思路，可作为家电注塑模具设计的参考案例，帮助理解大尺寸平板类注塑件的模具结构布局要点与成型工艺适配逻辑。
