双腔两板结构注塑模具三维设计

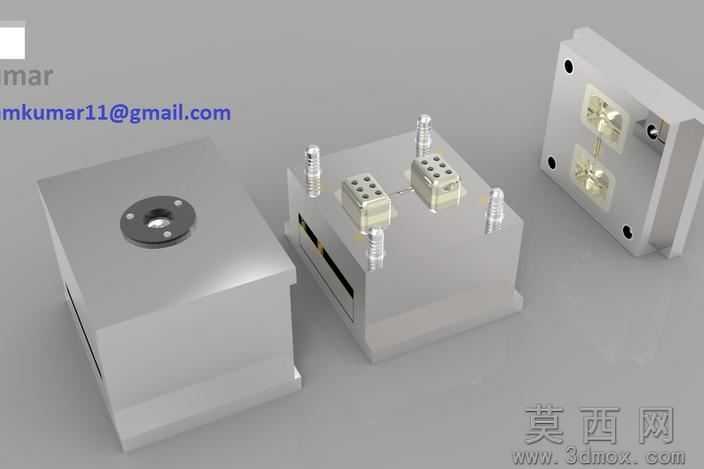

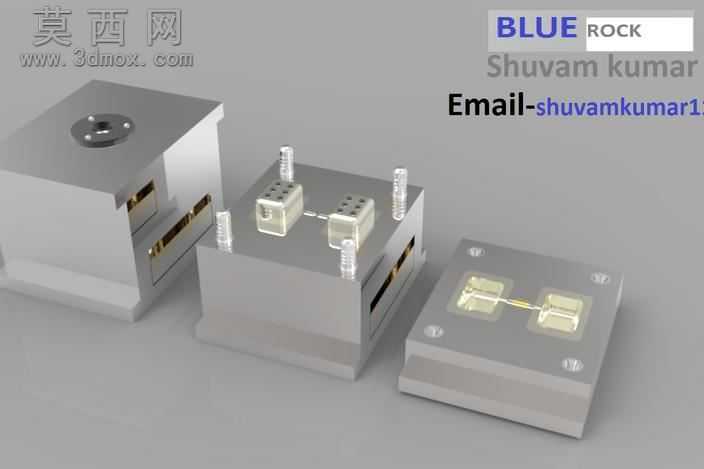

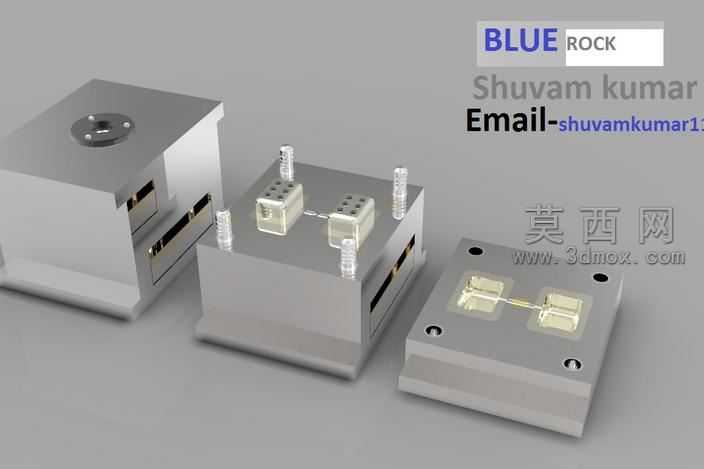

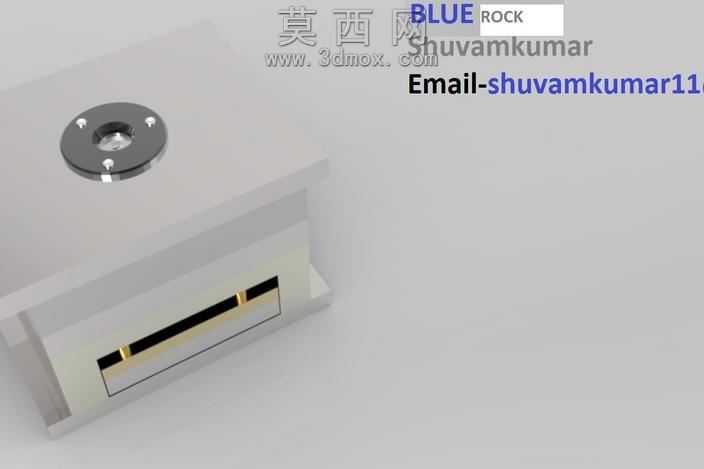

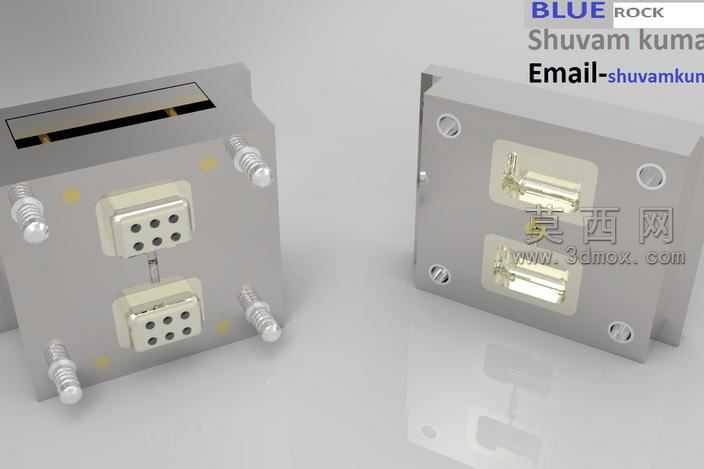

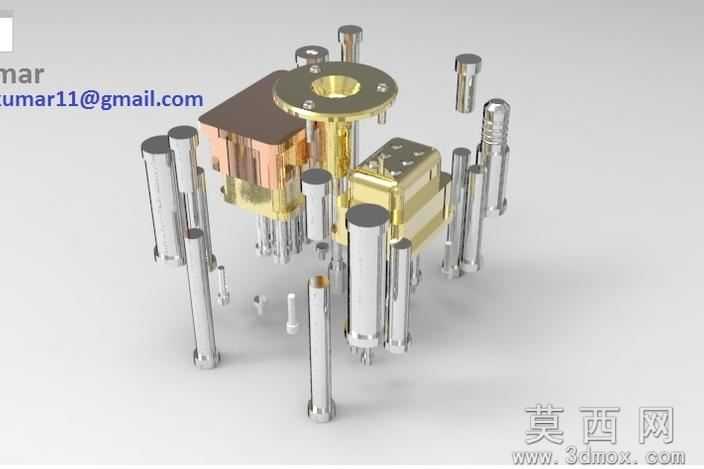

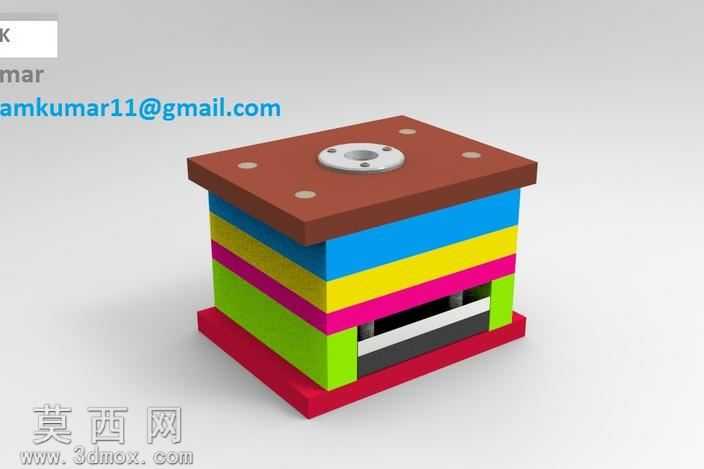

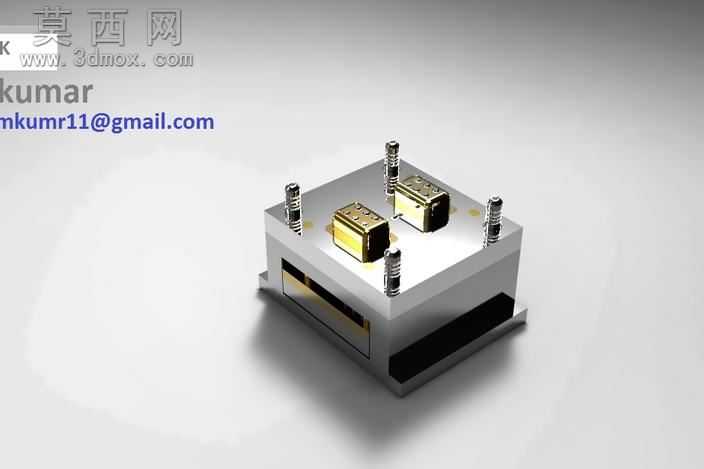

本套注塑模具采用经典两板模结构设计，整体为一模两腔布局，可同时完成两个相同塑件的注射成型作业，有效提升批量生产的加工效率。建模过程中严格遵循注塑模具设计规范，先完成模架基础结构的搭建，依次排布定模座板、定模板、动模板、动模座板等核心板件，保证各板件的分型面贴合精度，避免合模过程中出现溢料、错腔等问题。导向系统采用四根对称布置的精密导柱导套结构，导柱沿模架四角均匀分布，建模时严格控制导柱与导套的配合公差，确保合模过程中动定模的对中精度，减少长期生产过程中的导向件磨损，延长模具整体使用寿命。浇注系统设计适配双腔布局，保证熔融塑料能够均匀填充两个型腔，避免出现填充不足、飞边、塑件成型密度不均等缺陷。冷却系统在动定模侧均预留排布空间，可根据实际生产的塑料原料特性设置循环水路，保证成型过程中型腔各区域温度均匀，缩短塑件冷却定型周期，同时减少塑件因冷却不均产生的翘曲变形问题。顶出结构预留常规顶针排布位置，开模后可平稳将成型完成的塑件从动模型腔中推出，避免顶出过程中塑件出现变形、顶白等外观缺陷。渲染阶段对模具各部件赋予对应材质，金属模架部分采用磨砂合金钢材质，还原真实模具的金属质感与表面加工纹理，导柱等运动部件做高光金属处理，区分不同功能部件的视觉差异，整体渲染光影柔和，清晰展现模具的装配层次与结构细节。整套设计结构紧凑，无冗余部件，各功能模块排布合理，既满足注塑成型的工艺要求，也兼顾了模具加工制造的便利性与后期维护的便捷性，可直接用于同类小型塑件的注塑生产参考，也可作为两板模结构设计的教学参考案例，帮助学习者理解常规注塑模具的组成结构与设计逻辑。
