简易肥皂盒注塑成型模具结构设计

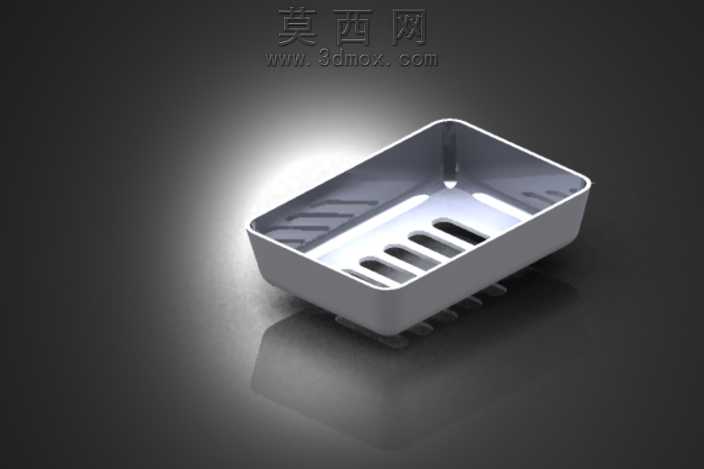

本套模具为日常使用的简易款肥皂盒的注塑成型模具，整体采用经典的两板模结构布局，拆分出独立的凸模与凹模两大核心成型部件，在三维建模过程中，首先依据肥皂盒的成品外观尺寸与功能需求，完成产品本体的基础建模，针对肥皂盒底部的沥水格栅结构，在凸模对应位置做精准的凸起特征排布，保证成型后沥水孔的通透度与尺寸精度，同时在盒体边缘做适配的圆角过渡处理，避免注塑成型过程中出现应力集中导致的开裂问题。建模阶段严格遵循注塑模具的设计规范，对凸模与凹模的合模面做精准的贴合公差匹配，预留合理的脱模斜度，确保后续开模动作顺畅，不会出现粘模、刮伤成品表面的问题。完成所有零部件的独立建模后，按照模具实际的装配逻辑完成组件装配，校验各个部件之间的干涉情况，调整合模间隙至合理区间，保证模具合模后分型面贴合紧密，不会出现注塑飞边的问题。渲染阶段针对不同部件赋予差异化的材质表现，将凸模与凹模的模仁部分赋予金属磨砂材质，模拟真实模具钢材的哑光金属质感，对成型后的肥皂盒成品部分赋予半透明磨砂塑料材质，还原日常PP材质肥皂盒的视觉效果，通过分层爆炸视图的呈现方式，清晰展示模具内部的成型结构与各个部件的对应位置关系，直观呈现肥皂盒从模具中成型的结构逻辑。整个设计过程兼顾了模具结构的简易实用性与成品的功能需求，没有冗余的复杂结构，既能够满足小批量日常塑料制品的注塑生产要求，也清晰展现了注塑模具从分模、零部件设计到整体装配的完整设计流程，结构逻辑清晰，成型特征明确，能够直观理解日用注塑模具的核心设计思路。
