储能系统用电池管理主控单元结构设计

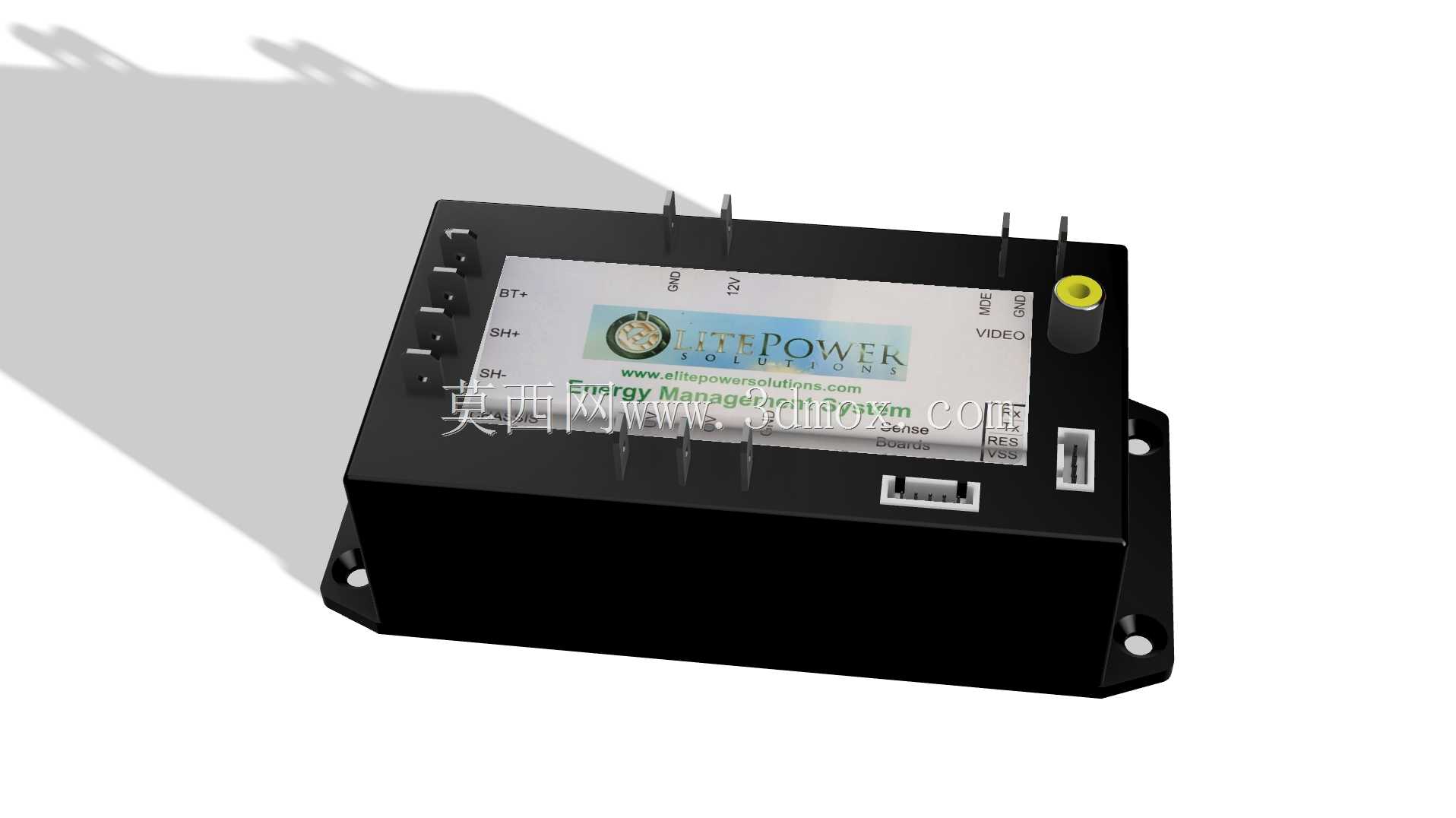

　　在分布式储能、后备电源系统的集成设计中，电池管理主控单元是整套储能系统的核心管控部件，承担着电池组状态采集、充放电逻辑管控、异常状态保护、对外数据交互的核心职能，其结构设计的合理性直接决定整套储能系统的运行可靠性与安装适配性。这款主控单元采用封闭盒式壳体结构，主体壳体选用阻燃工程塑料注塑成型，表面做哑光磨砂处理，可在常规工业环境下抵御轻微粉尘、凝露的侵蚀，同时具备良好的电气绝缘性能，避免内部电路板与外部安装结构发生短路风险。壳体底部延伸出带安装孔的固定耳，安装孔位严格匹配行业通用安装尺寸，安装时可直接通过螺栓固定在储能机柜的安装梁或者电池包侧壁上，无需额外制作转接支架，适配现有多数储能柜体的安装预留位。

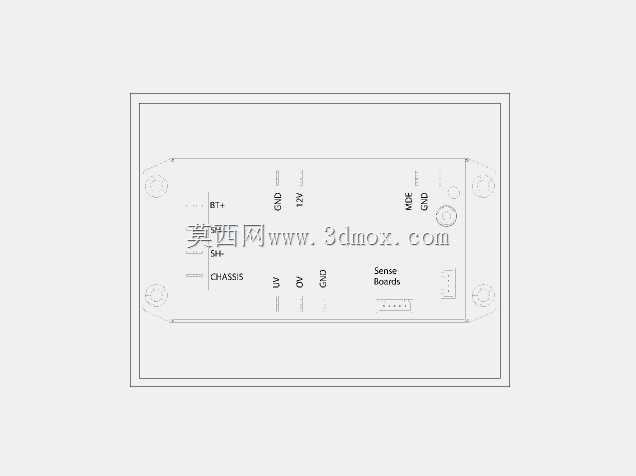

　　壳体正面预留了多组接线端子位，分别对应电池组电压采集通道、温度传感器接入通道、充放电控制信号输出通道，端子排布遵循强弱电分离原则，高压采集端子与低压通讯端子分区域布置，减少接线时的误操作概率，同时降低高压回路对通讯信号的电磁干扰。侧面预留了标准通讯接口，可直接对接上位机能源管理系统，实时上传电池组的电压、电流、温度、SOC状态等运行参数，同时接收上位机下发的充放电调度指令。设计过程中，首先围绕内部电路板的排布确定壳体的内部腔体尺寸，将核心主控芯片、电源模块、采集回路模块按信号流向分区布置，避免不同功能模块之间的信号串扰；壳体内部设置多组定位柱与卡扣，电路板可直接卡入定位柱后通过螺丝紧固，无需额外设置支撑结构，减少装配工序。

　　壳体上盖与下壳采用卡扣加螺丝的双重固定方式，日常维护时可快速拆开上盖进行检修，长期运行时螺丝紧固可避免设备在振动环境下出现壳体松脱。顶部预留的状态指示灯孔位，可直观显示设备的运行状态、故障状态、通讯状态，现场运维人员无需外接设备即可快速判断设备工作情况。考虑到储能系统可能应用在户外机柜、高温机房等环境，壳体侧面设计了隐蔽式散热格栅，格栅内部设置防尘挡边，在保证内部热量自然散出的同时，避免大颗粒粉尘直接落入壳体内部，兼顾散热与防护需求。接线端子区域做了凸起的挡边设计，可防止接线时螺丝、金属碎屑等异物掉入壳体内部造成短路。安装孔的位置设计避开了内部电路板的布线区域，即使安装时螺栓过长，也不会顶触到电路板造成线路损伤。

　　对外接口选用标准通用接口，无需定制专用连接线材，现场施工时可采用常规通讯线与动力线进行接线，降低施工物料成本与接线难度。整体结构设计没有冗余的装饰性结构，所有外形特征都服务于功能需求与安装需求，壳体棱角做小圆弧过渡，避免安装施工时划伤操作人员。在进行三维建模时，严格按照实际安装手册的尺寸标注还原所有安装孔位、接口位置、端子间距，确保模型导出后可直接用于储能系统的布局干涉检查、安装模拟、柜体开孔设计，结构设计人员可直接基于该模型进行配套安装支架、接线走线的设计工作，减少现场安装时的尺寸适配问题。
