DeltecMKB型直流电流分流器结构设计

　　在直流供配电系统、工业电源测试台、蓄电池组充放电检测回路、大功率直流电机驱动柜这类场景里，电流采样的精度直接决定了整套系统的控制可靠性与计量准确性，外附分流器作为最成熟的大电流直流采样方案，凭借结构简单、温漂可控、抗电磁干扰能力强的特点，至今仍是工业现场的首选采样部件。这款分流器的结构设计完全围绕大电流工况下的稳定运行展开，主体采用低温度系数的锰铜合金作为采样电阻基体，两端的接线端子采用高导电率的紫铜镀镍处理，既保证大电流通过时的接触电阻足够低，避免接线端过热，又能抵御工业现场的潮湿、盐雾腐蚀，延长部件使用寿命。

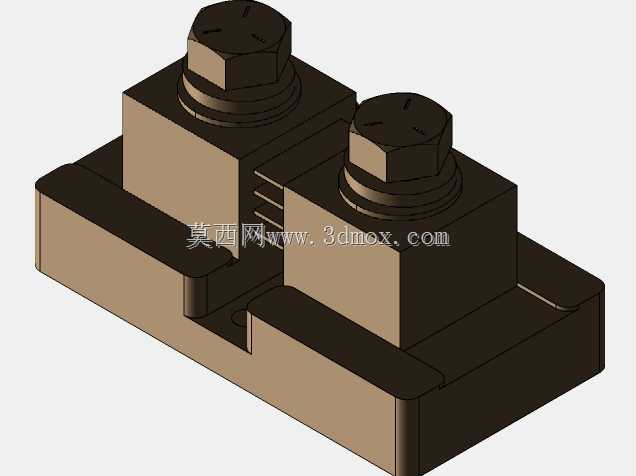

　　从结构布局来看，两个大规格六角接线柱分别布置在基体的两个独立凸台上，接线柱的螺纹规格匹配工业现场常用的大电流接线端子，拧紧时的受力面经过平面度处理，能保证接线鼻与端子面完全贴合，不会因为长期运行后的热胀冷缩出现接触松动。基体底部的安装凸台预留了标准安装孔位，孔位间距与同规格主流分流器的安装尺寸完全兼容，现场替换时不需要重新在安装面板上打孔，能大幅降低设备改造、备件更换的施工工作量。设计过程中对采样电阻的截面做了优化，在保证额定电流下发热不超标的前提下，尽可能压缩了整体的外形体积，避免在紧凑的柜内安装时占用过多布线空间；两个接线柱之间的绝缘隔离槽做了加深处理，即使在高湿、多粉尘的恶劣工况下，也能有效避免极间爬电，降低绝缘失效的风险。

　　不同于小电流采样元件的贴片式结构，这类大电流分流器的安装边界需要重点考虑周边的散热空间，安装时要保证基体底部与安装面板之间留有足够的空气流通间隙，不能紧贴密闭的塑料壳体安装，避免长期大电流运行时的热量累积导致采样精度漂移。接线时需要注意，两个大接线柱是主电流回路的串接端，侧面的小接线端子是采样信号的输出端，接二次仪表时要区分极性，避免采样信号反向导致仪表读数错误。在三维建模过程中，对各个部件的配合公差做了严谨的设定，接线柱与基体的压装配合采用过盈配合设计，保证大电流冲击下不会出现松动移位；外部的绝缘壳体与金属基体之间预留了均匀的装配间隙，既方便生产时的组装作业，也能避免温度变化时不同材料的热胀冷缩系数差异导致壳体开裂。

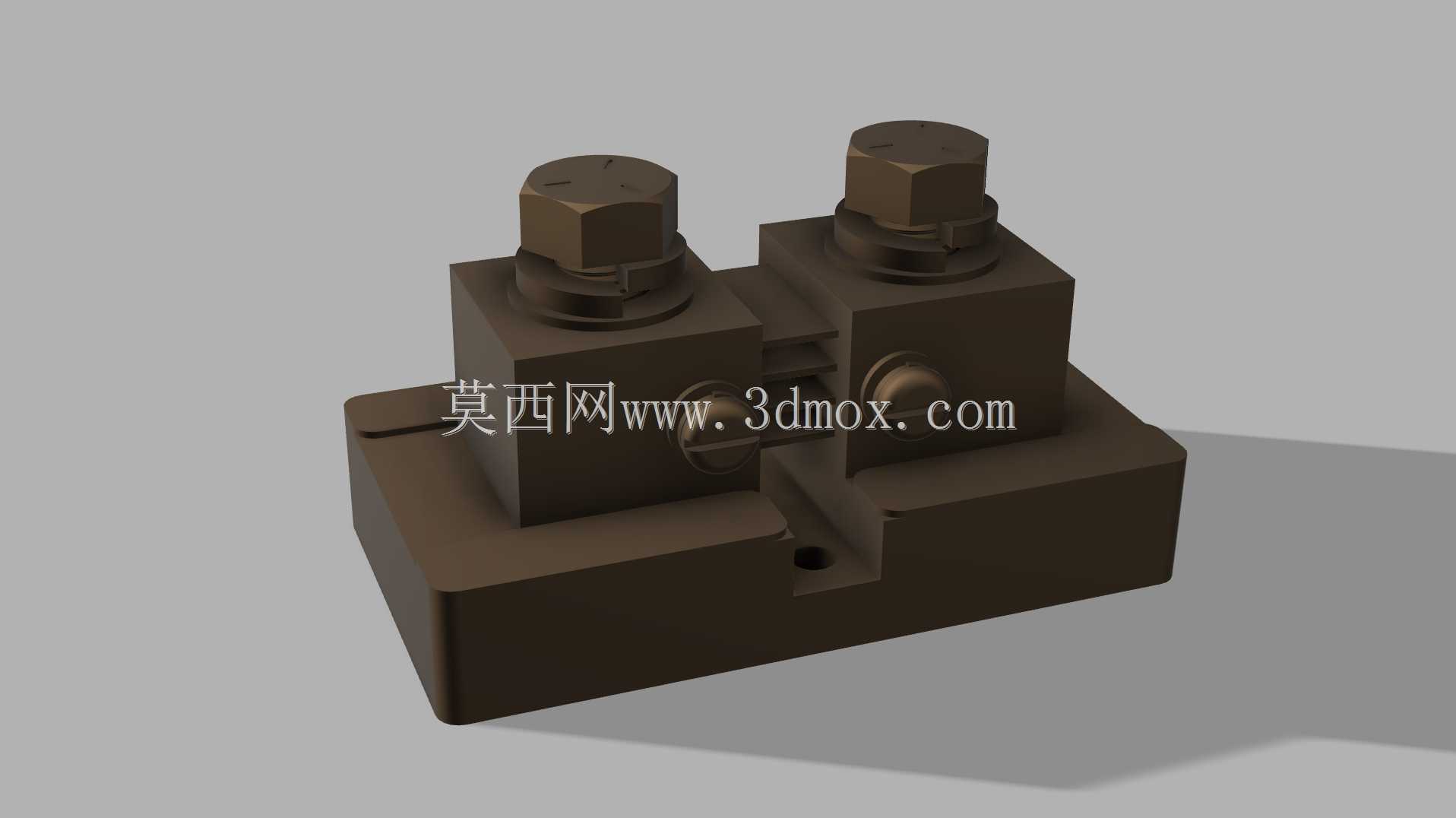

　　从实际应用的反馈来看，这类分流器在额定电流范围内的采样精度能满足工业级计量要求，不需要额外的温度补偿电路就能稳定工作，相比霍尔式电流传感器，它不需要额外的辅助供电，回路结构更简单，故障点更少，在大电流直流系统里的长期运行稳定性更有优势。建模时还原了产品的所有安装特征与外部接口细节，包括接线柱的螺纹牙型、安装孔的倒角、基体表面的防锈处理层质感，能直接用于电气柜的三维布线仿真、安装干涉检查，也可以作为备件选型时的尺寸核对参考，避免选型时出现安装尺寸不匹配、接线空间不足的问题。
