基于555定时器的实用功能电路模块设计

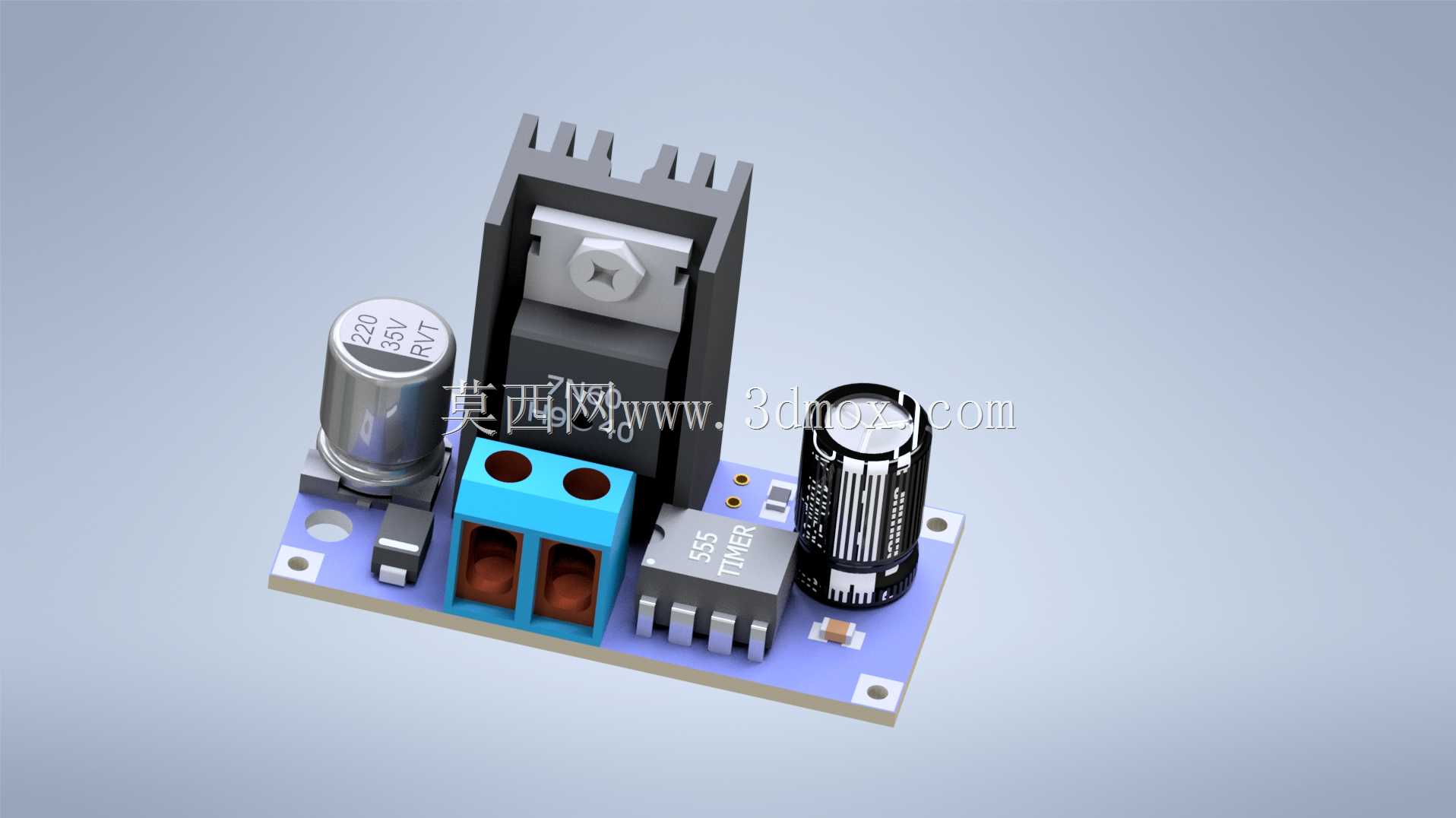

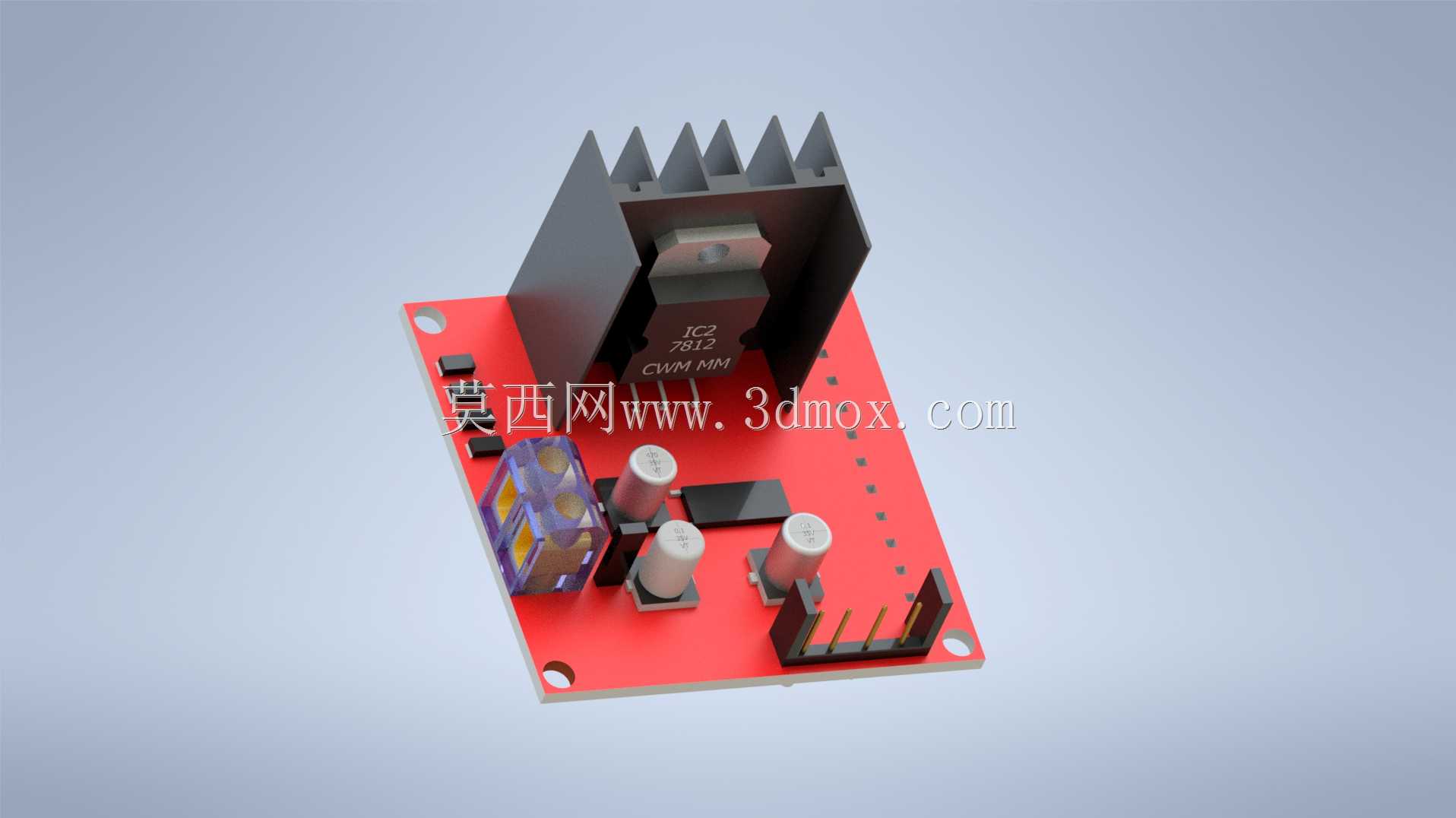

　　在工业控制、小型电子设备开发、教学实验验证等场景中，基于555定时器搭建的功能电路始终是应用频次极高的基础单元，这类电路无需复杂的主控芯片即可实现定时触发、脉冲输出、方波发生、延时控制等核心功能，常被嵌入到小型设备的控制回路、信号发生模块、延时启动单元中，替代复杂的可编程逻辑单元完成简单可靠的时序控制任务。本次设计的555定时器电路模块，采用直插式元件布局在单块PCB基板上，整体结构紧凑，所有元件排布充分考虑了手工焊接、后期调试、现场安装的实际需求，没有出现元件堆叠、焊盘间距不足、走线跨度过大等常见的设计问题。从功能配置来看，板载集成了整流滤波电容、稳压调整元件、输入输出接线端子、核心555定时芯片以及配套的阻容元件，无需额外外接过多辅助元件即可直接接入低压直流回路完成功能输出，其中大容值电解电容负责滤除输入电源的纹波干扰，避免电源波动导致定时精度偏移，带散热片的稳压元件负责为核心定时芯片提供稳定的工作电压，即使输入电压出现小幅波动，也能保证芯片工作在额定电压区间，避免出现定时不准、输出波形失真的问题。

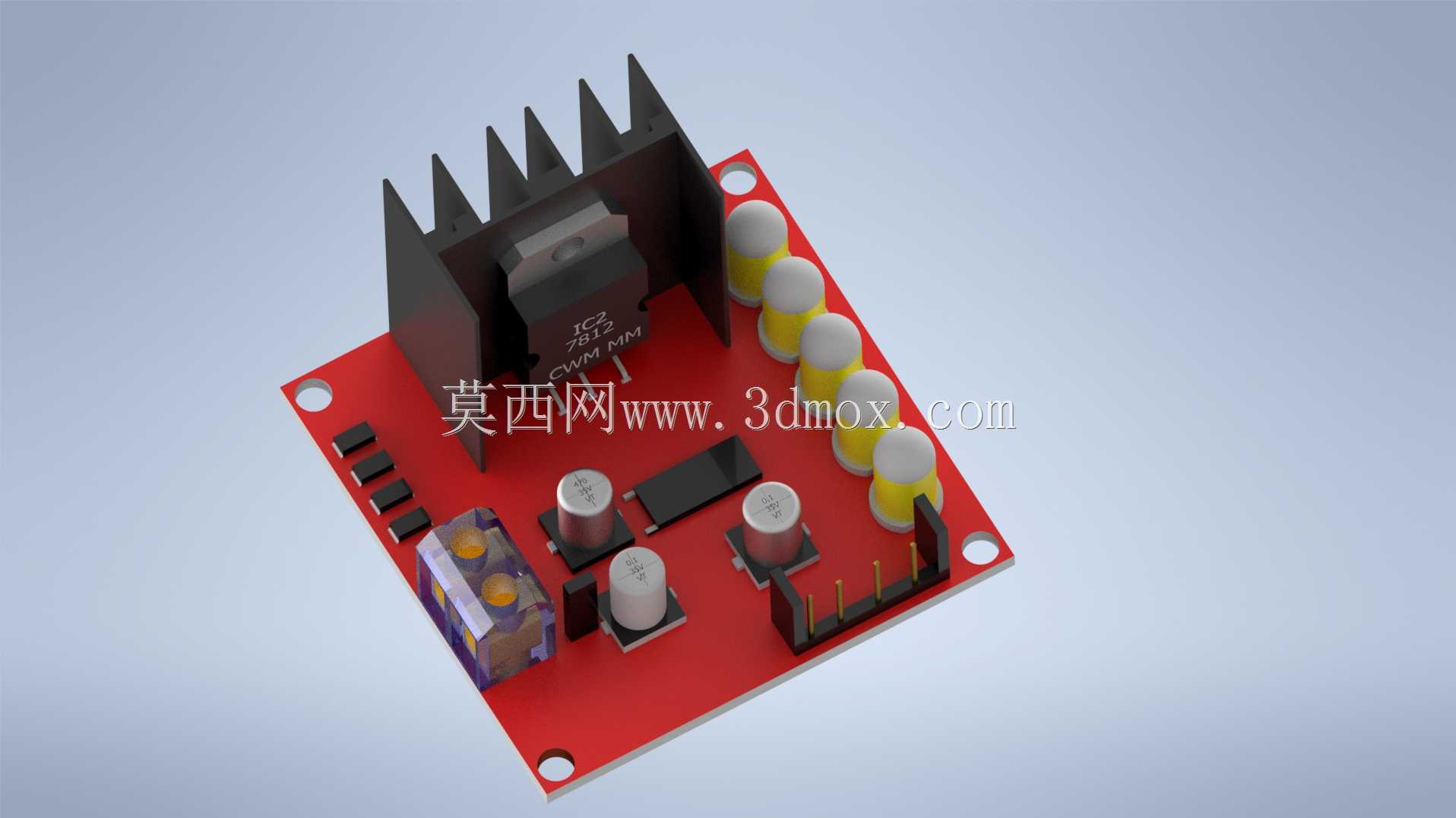

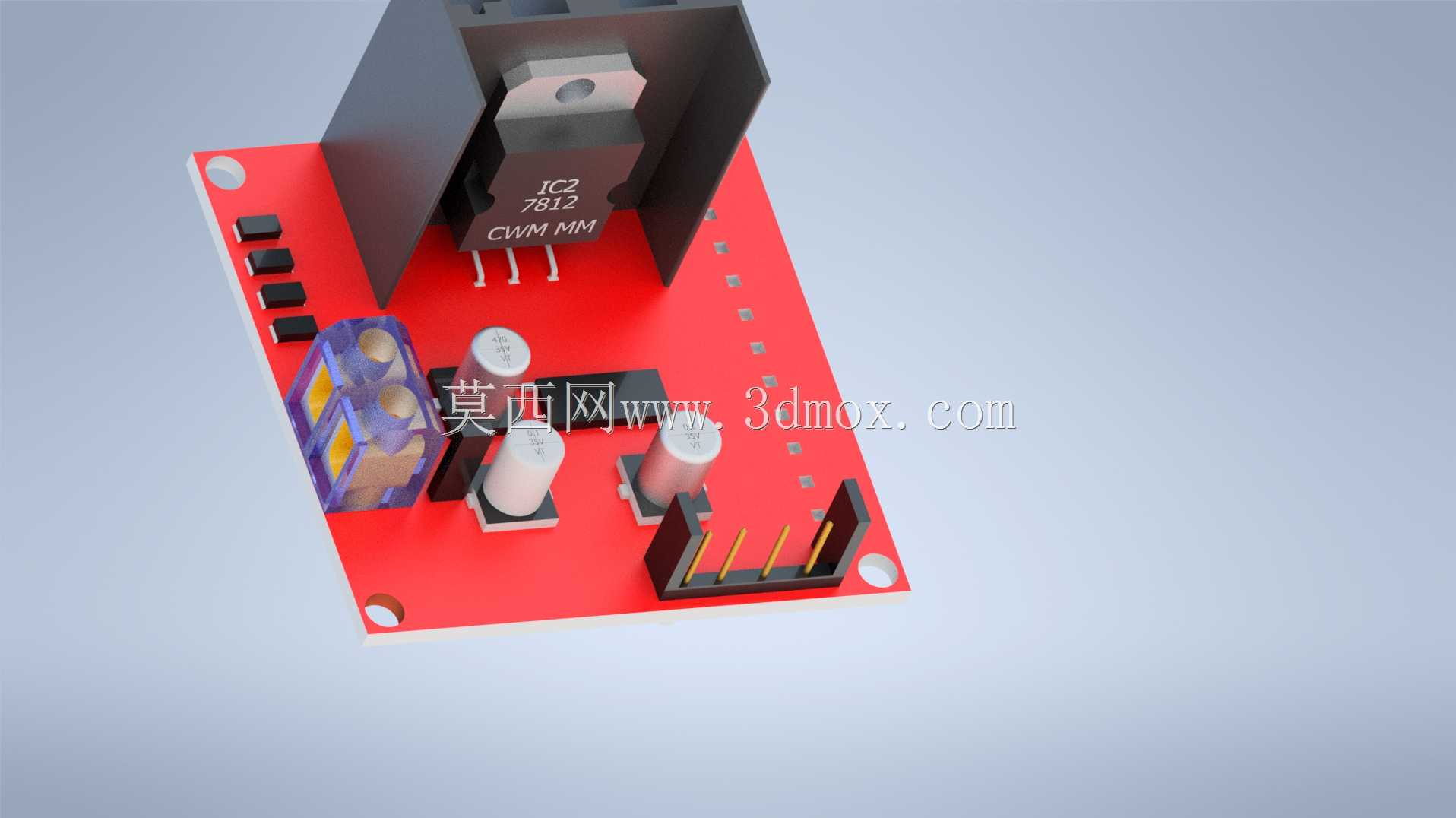

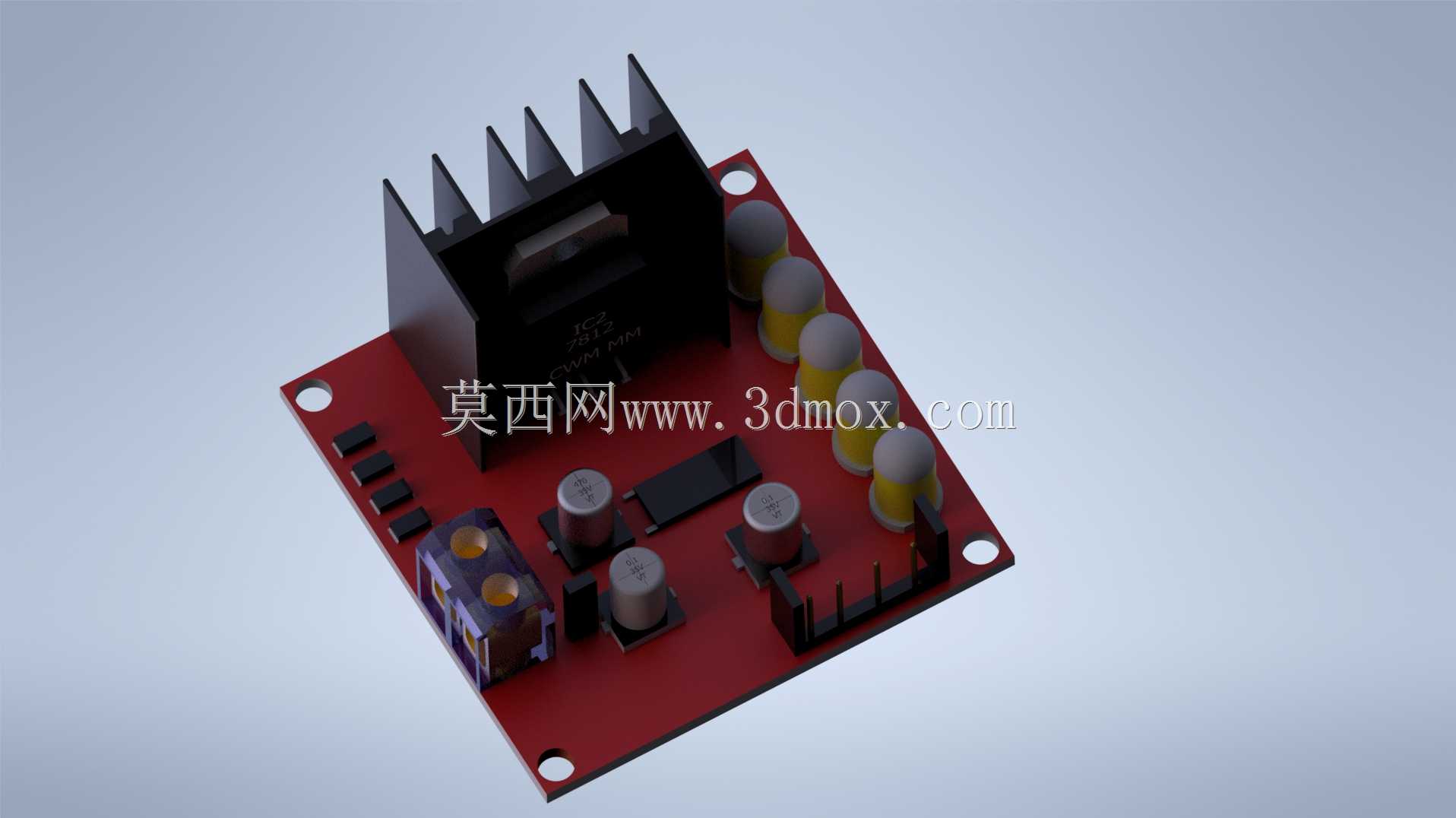

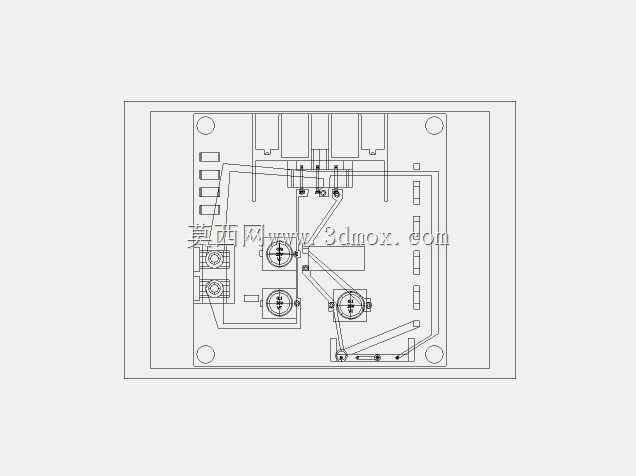

　　设计过程中优先考虑了实际安装的边界约束，PCB板采用标准的安装孔位设计，两个对角预留的固定孔可以直接通过铜柱固定在设备壳体内部或者通用安装支架上，接线端子采用大间距的螺钉压接结构，现场接线时无需焊接，直接将导线压入端子拧紧螺钉即可完成线路连接，大幅降低了现场施工的操作难度。元件布局上，将发热相对明显的稳压元件布置在板边位置，并且预留了足够的散热空间，配套的散热片采用垂直安装方式，在自然对流条件下即可满足散热需求，无需额外加装风冷装置；电解电容按照极性方向统一排布，避免后期插件、焊接时出现极性接反的问题，核心555芯片布置在板卡中部位置，周边的阻容元件尽可能贴近芯片引脚布置，缩短高频信号的走线长度，减少信号传输过程中的干扰和衰减。从实际应用的角度出发，这类电路模块可以直接作为延时启动单元接入小型电机的控制回路，实现设备上电后的延时启动，避免多台设备同时启动造成的电网冲击；也可以通过调整周边阻容元件的参数，改变定时时长或者输出方波的频率，作为信号源接入实验平台或者小型检测设备中，为传感器、触发单元提供稳定的脉冲信号；在教学场景中，这套模块可以直接作为555定时器应用的实物案例，帮助学习者理解定时电路的工作原理、元件选型逻辑、PCB布局的基本规则。

　　安装尺寸方面，整个板卡的长宽尺寸控制在常规小型模块的通用规格范围内，厚度方向包含散热片、电解电容的最高凸起高度在内，预留了足够的安装间隙，即使安装在空间紧凑的设备壳体内，也不会和周边的结构件、其他电路板产生干涉；板边到元件本体的距离符合安全间距要求，带电部位和安装金属件之间的爬电距离满足低压电路的安全规范，不会出现漏电、打火等安全隐患。设计时还充分考虑了后期维护的便利性，所有元件均采用通用直插封装，出现元件损坏时无需专用的贴片焊接设备，使用普通电烙铁即可完成元件更换，接线端子的标识清晰，输入、输出、电源引脚的位置标注明确，现场接线时无需反复查阅图纸即可完成线路连接，降低了接线错误的概率。

　　不同于集成度极高的专用定时芯片模块，这套基于分立元件搭建的555定时电路，所有元件参数都可以根据实际使用需求灵活调整，不需要重新设计PCB即可通过更换阻容元件实现不同的定时参数、输出模式切换，适配不同场景下的功能需求，对于小批量定制化的设备开发场景来说，这种设计方式的灵活性远高于专用集成模块，同时成本更低，供货稳定性更好，不会出现专用芯片缺货导致的生产停滞问题。在电路走线设计上，电源线和信号线采用不同宽度的走线，大电流的电源回路走线宽度满足载流要求，信号走线尽可能短直，减少不必要的弯折和过孔，降低走线阻抗对信号传输的影响，接地端采用大面积铺铜设计，既可以提升板卡的抗干扰能力，也能增强板卡的结构强度，减少焊接、安装过程中板卡变形的概率。
