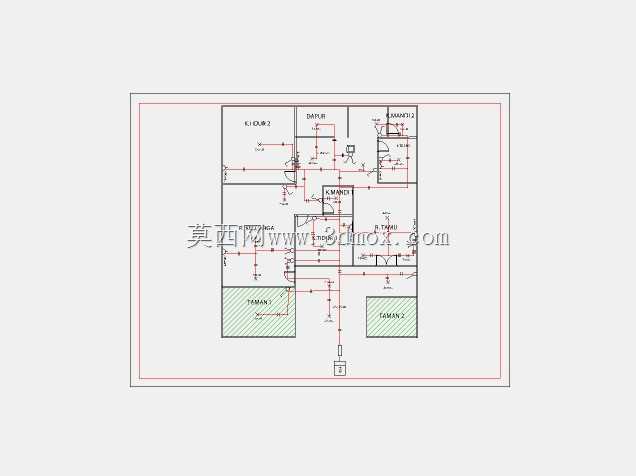

住宅户内配电回路原理接线设计图纸

　　这套户内配电接线设计，核心覆盖普通三居室住宅的全区域供电回路规划，从入户总进线开始，依次梳理照明、普通插座、厨卫大功率回路、空调独立回路的走向与分断逻辑，完全贴合民用住宅电气施工的实际落地需求。做这类配电设计的时候，首先要考虑的是不同回路的负载匹配，比如厨房区域因为会接入电磁炉、电烤箱这类大功率厨电，单独设置带漏电保护的分回路，线径选型要匹配峰值负载，避免长期满负荷运行带来的线路过热隐患；卫生间回路除了漏电保护，还要等电位联结的接线预留，和建筑预留的等电位端子排做好连通，降低潮湿环境下的触电风险。

　　从设计思路上看，这套图纸没有采用过于激进的回路拆分方式，而是平衡了施工成本与使用可靠性，普通照明回路覆盖所有客卧、餐厅、阳台的照明点位，开关的控制线走向完全贴合墙体砌筑的常规走向，避免后期施工在剪力墙上大面积开槽；普通插座回路分两路覆盖客卧区域，每路的插座数量控制在规范允许的范围内，避免单个回路接入过多负载导致压降过大，影响用电设备的稳定运行。三个卧室的空调均设置独立回路，客厅柜式空调单独走4平方线回路，和挂机回路做区分，匹配不同功率空调的启动电流需求，避免空调启动时的电压波动影响其他用电设备。

　　在安装边界的考量上，图纸里标注了所有配电箱内元器件的排布间距，总进线开关位于配电箱最左侧，依次往下排布照明、插座、厨卫、空调各分路开关，元器件之间预留足够的接线空间，方便后期施工压线以及后续的检修操作；配电箱的安装高度按照民用建筑电气设计标准设置在入户门侧的干燥墙面，避开给排水管线的预埋区域，防止管线渗漏影响配电安全。所有回路的管线走向都标注了穿管管径，照明回路采用PVC16穿线管，插座及大功率回路采用PVC20穿线管，管内穿线的线径和根数都做了明确标注，施工时可以直接对照图纸下料，不用现场反复核算穿管利用率是否符合规范要求。

　　实际应用场景里，这套接线设计既可以直接用于新建住宅的配电施工参考，也可以作为老旧住宅配电改造的设计依据，很多老房改造时原有的配电回路划分不合理，大功率设备和照明共用回路，经常出现跳闸甚至线路老化过热的问题，参照这套设计重新划分回路，更换匹配线径的导线，就能大幅提升户内配电的安全性。图纸里还标注了各个回路的标识对应关系，后期配电箱内的回路标识可以直接对应图纸标注，用户后期自行检修或者更换空开的时候，能快速找到对应回路的开关，不用逐个拉闸测试。

　　从功能特性来看，这套设计充分考虑了日常使用的冗余度，每个回路的负载预留了20%左右的余量，即使用户后续新增部分家用小电器，也不会出现回路负载超标的情况；漏电保护的设置覆盖了所有人体可能接触到的插座回路，动作电流和动作时间都符合民用住宅的安全规范，出现漏电情况时能快速分断回路，保障人身安全。图纸里的接线端子排布也做了优化，零线和地线的端子排分开设置，每个回路的零线、地线对应独立的接线端子，避免后期接线时出现混接、错接的问题，施工时按照图纸的端子编号对应压线，就能大幅降低接线错误的概率。

　　做这类民用配电设计的时候，很多新手容易忽略的是管线和其他专业管线的间距问题，这套图纸里的走向标注特意避开了厨卫区域的冷热水管预埋位置，和给排水管线保持足够的安全间距，和燃气管线的间距也符合燃气施工的相关规范，避免后期施工时不同专业的管线出现交叉冲突，减少施工阶段的现场改线工作量。另外针对阳台区域的插座，设计时也考虑了潮湿环境的防护需求，回路纳入漏电保护范围，同时标注了防溅盒的安装要求，适配阳台晾晒、洗衣区域的使用场景。
