34.5kV户外配电分支柱结构设计

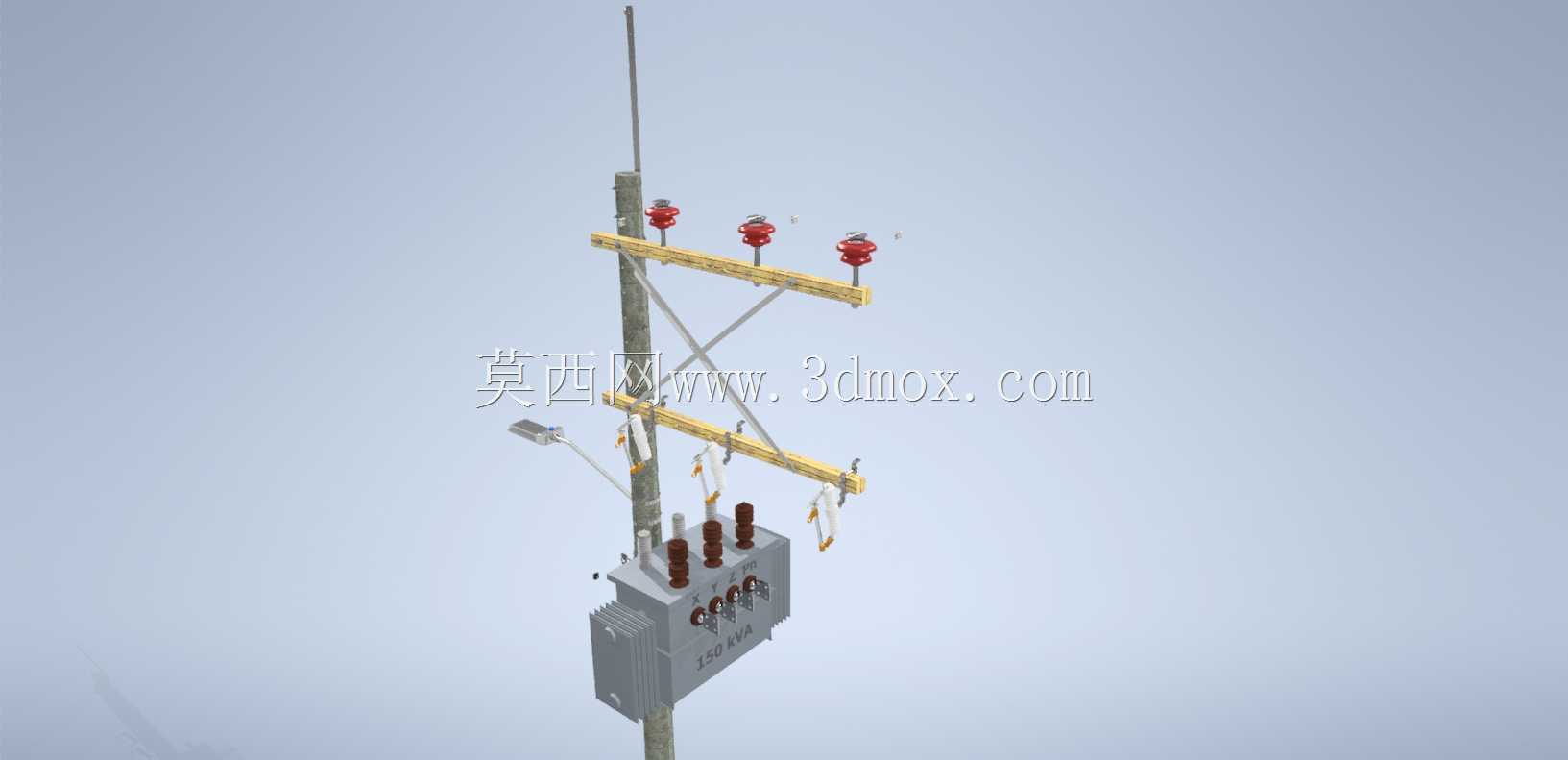

　　在县域配网升级、工矿企业专线架设、偏远区域农网延伸的场景里，34.5kV电压等级的分支柱是线路T接、负荷分流的核心支撑载体，不同于常规直线杆仅承担导线悬挂荷载，这类分支柱需要同时承接主线路的纵向张力、分支线路的横向拉力，还要承载柱上配套配电设备的静载与风载，设计阶段的荷载校核容不得半点疏漏。从结构组成来看，整套装置以等径混凝土杆身作为主承载构件，杆身埋深根据现场地质条件调整，普通黏土地质的埋深通常控制在杆长的六分之一左右，若遇到软土、流沙区域则需要加装卡盘与底盘强化基础抗倾覆能力，杆顶设置的镀锌钢质顶架用于固定避雷线，直击雷防护的接地引下线沿杆身内侧通过专用抱箍固定，避免与带电部分安全距离不足。

　　上下两层横担采用等边角钢焊接成型，横担与杆身的连接通过U型抱箍配合防松垫片锁紧，上层横担挂载三相主线路的支柱绝缘子，绝缘子的爬电距离按照户外污秽等级选取，重污秽区域会选用防污型瓷质或硅橡胶绝缘子，避免雨雾天气发生闪络放电；下层横担除了挂载分支线路的绝缘子与跌落式熔断器，还预留了柱上变压器、无功补偿装置的安装接口，横担端部设置的拉线挂板用于固定侧面拉线，抵消分支线路带来的不平衡张力。杆身下部挂载的配电装置箱体采用厚度不小于2mm的冷轧钢板折弯焊接成型，箱体表面做热镀锌加户外喷塑处理，防护等级达到IP54以上，可抵御户外扬尘、降雨的侵蚀，箱体内部预留了断路器、隔离开关、电流互感器的安装位，进出线孔都配有橡胶密封护圈，防止线缆外皮磨损。设计过程中首先要确定杆位的荷载组合，正常运行工况下需要考虑导线最大弧垂时的垂直荷载、最大风速时的水平风荷载，事故工况下还要验算单相断线时的不平衡张力，所有钢质构件都要做热镀锌防腐处理，镀锌层厚度不低于85μm，保证户外使用年限不低于20年。安装边界方面，分支柱与周边建筑物的水平安全距离不小于3米，与低压线路的垂直交叉距离不小于2米，杆上带电部分与杆身爬梯的安全距离不小于0.6米，横担的安装角度要保证导线相间距离不小于0.8米，避免风偏时发生相间短路。

　　不同于输电线路的大档距高塔，这类配电分支柱的档距通常控制在80-120米，导线选用钢芯铝绞线，根据载流量需求选取对应线径，柱上设备的安装高度要保证底部距离地面不小于2.5米，防止无关人员误触。建模过程中需要重点还原各构件的连接关系，抱箍的弧度要与杆身外径完全匹配，横担的螺栓孔位要与金具的安装尺寸一一对应，绝缘子的安装角度要保证导线顺直无硬弯，箱体的安装支架要设置腰型孔，方便现场施工时调整水平度。很多新手建模时容易忽略拉线的角度设计，实际上拉线与地面的夹角通常控制在45度，受地形限制时最大不超过60度，拉线地锚的埋深根据拉力计算值确定，拉线上端通过楔形线夹与横担挂板连接，下端通过UT型线夹与地锚拉杆连接，方便后期调整拉线张紧度。

　　另外杆身预留的爬梯步距控制在30-40厘米，爬梯与杆身的连接抱箍每隔1.5米设置一道，爬梯顶部距离横担的位置要方便运维人员登杆操作，同时还要保证与带电部分的安全距离。在实际应用中，这类分支柱通常设置在主线路与用户专线的T接位置，不需要建设专门的开关站，就能实现线路的分接与保护，大幅降低配电线路的建设成本，尤其适合负荷分散的农村区域、工矿厂区的外围配电线路，柱上的跌落式熔断器可以在分支线路发生故障时快速断开，避免故障影响主线路的正常供电，箱体内部的避雷器可以限制线路上的雷电过电压与操作过电压，保护后端配电设备的绝缘安全。建模时还要考虑构件的加工工艺，所有钢构件的焊接处都要做打磨处理，去除焊渣与毛刺，横担的端部要做封堵，防止雨水灌入内部造成锈蚀，螺栓的规格要统一，方便现场施工时的备件准备，外露的螺栓螺纹部分要涂抹防锈脂，避免长期户外使用后锈死无法拆卸。
