工业现场声光信号探测告警装置结构设计

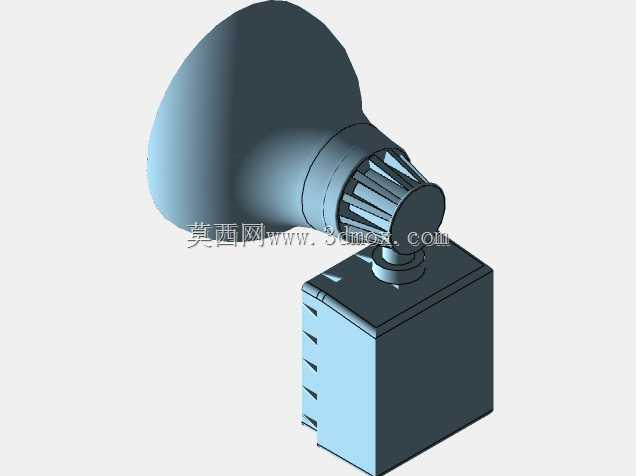

　　在工业厂区、配电场站、仓储库区这类人员流动与设备运行交叉的场景里，现场告警信号的有效传递一直是安全管控的核心环节，这款信号探测告警装置的结构设计，正是围绕复杂工业环境下的信号可靠传递需求展开。从结构组成来看，装置分为发声探测主体与安装基座两个核心部分，上部的喇叭形扩声结构采用渐变曲面设计，并非简单的圆锥造型，靠近发声单元的位置做了收窄的过渡段，能够让声波在传播过程中形成更均匀的指向性，避免高频信号在近距离快速衰减，同时扩声罩的边缘做了圆弧收边处理，既可以减少户外使用时的风噪干扰，也能避免尖锐边角带来的安装磕碰风险。扩声结构与基座连接的位置，设计了带防滑齿纹的旋转调节结构，齿纹的间距控制在2mm，单齿咬合深度1.2mm，既可以保证调整角度时的阻尼手感，也能在长期震动的工业环境下不会出现角度偏移，调节范围覆盖水平360度旋转、垂直正负45度俯仰，能够适配不同安装高度下的信号覆盖需求，不管是壁挂安装在2.5米高的墙体上，还是立杆安装在4米高的场站立柱上，都可以通过角度调整让声信号覆盖核心作业区域。

　　下部的安装基座采用方正的盒体结构，侧面预留了三排平行的散热槽，槽体开口向下倾斜15度，既可以保证内部电路模块的空气对流散热，也能避免户外使用时雨水、灰尘顺着槽口进入壳体内部，基座的底部设计了四个嵌入式安装孔位，孔位间距符合通用工业电气安装的标准尺寸，不需要额外制作转接板就可以直接固定在墙面、立杆或者设备机柜的侧面，安装边界的容错空间控制在正负3mm，就算现场安装孔位存在小范围偏差，也可以通过孔位的余量完成固定，不需要重新打孔破坏安装面。从实际使用场景来看，这类装置常被部署在配电变压器周边、厂区作业通道拐角、仓储库区的消防分区节点位置，当探测到预设的异常信号，比如设备过载触发的电信号、消防系统传递的告警触发信号时，装置会通过上部的扩声结构发出高分贝提示音，部分同类型结构还会在发声单元周边集成光告警模块，实现声光双重提示，就算在车间高噪音环境下，也能让15米范围内的作业人员清晰接收到告警信号。

　　在建模过程中，需要重点关注两个配合面的公差控制，一是扩声结构与调节齿盘的配合公差，采用基孔制间隙配合，间隙量控制在0.1mm以内，既保证转动调节的顺畅度，也不会出现晃动产生的异响；二是基座上下盖的合模面，设计了一圈嵌入式的密封槽，可以搭配橡胶密封圈实现IP54级的防护能力，适配户外半露天的安装环境。另外，扩声罩的壁厚做了渐变设计，靠近发声单元的位置壁厚2.5mm，边缘位置壁厚1.8mm，在保证结构强度的前提下减少材料用量，同时避免壁厚不均导致的注塑成型缺陷，整个装置的整体高度控制在220mm左右，基座的长宽尺寸为100mm*100mm，不会占用过多安装空间，就算在空间紧凑的设备旁也能完成部署。

　　在结构验证阶段，需要重点校核调节结构的抗震动性能，模拟工业现场设备运行产生的持续震动，确保在长期震动下角度不会发生偏移，同时扩声结构的曲面弧度需要经过声学传播仿真验证，保证声压级在覆盖范围内的均匀度，避免出现局部声音过小的信号盲区。基座内部预留了通用的电路板安装柱，柱位间距兼容市面上主流的告警探测电路模块，不需要重新修改结构就可以适配不同的功能配置，不管是单一的信号发声提示，还是集成信号探测、逻辑判断的一体化装置，都可以在这个基础结构上完成适配，减少重复开模的成本。
