便携式多规格导管弯管作业设备结构

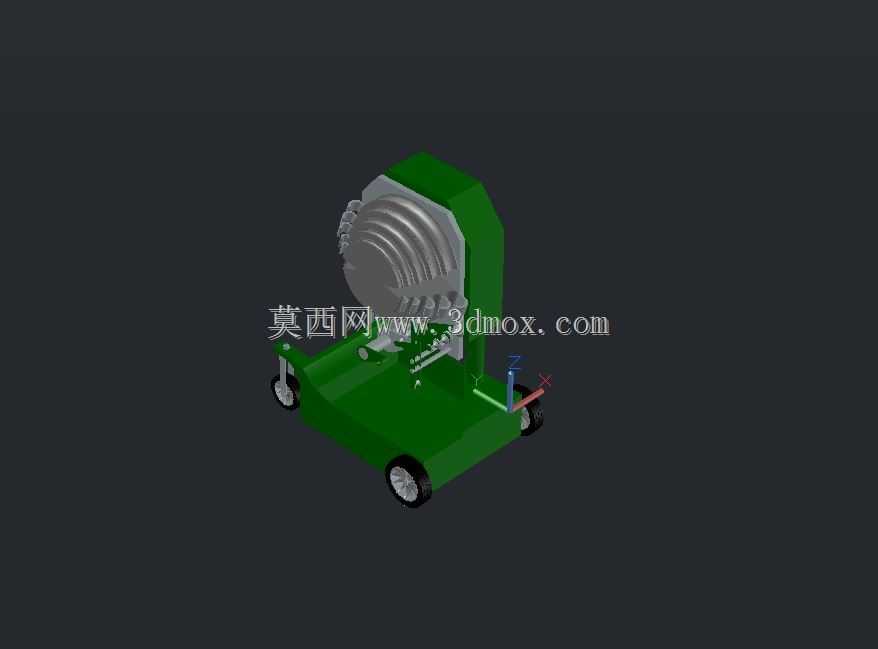

　　在建筑水电布设、小型机电安装、汽修管路改造这类现场施工场景里，经常会遇到不同管径薄壁导管的弯折需求，这类作业往往没有固定工位，需要设备能跟着施工点位移动，同时适配常见的小尺寸导管弯折规格，这款弯管设备就是针对这类零散、移动化的管路加工作业设计的。从结构布局来看，设备采用带脚轮的一体式底座设计，底座整体为矩形承载结构，下方配置两个定向脚轮，配合底座尾部的拖拽结构，单人即可在作业现场完成短距离转移，不需要额外吊装或者搬运工具，适配工地、车间、户外作业点频繁转场的使用需求。

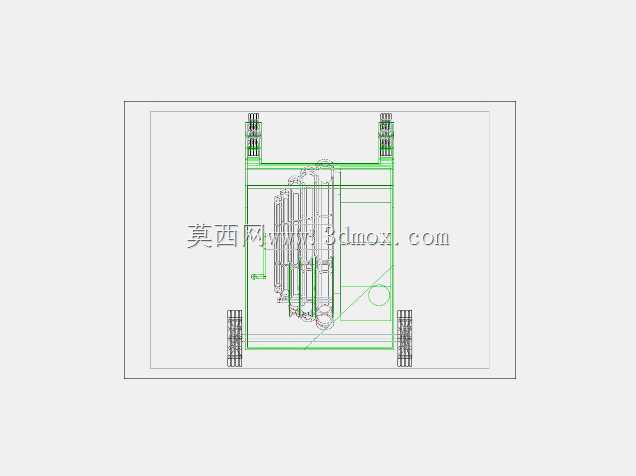

　　底座上方集成了动力驱动单元与弯管执行组件，驱动单元采用侧置封装结构，将传动部件完全覆盖在壳体内部，既可以避免施工过程中灰尘、金属碎屑进入传动间隙造成卡滞，也能防止作业人员误触运动部件引发安全风险，壳体的轮廓做了倒角处理，没有尖锐外凸结构，转场过程中不会剐蹭周边管线或者构件。弯管执行端采用叠层式弯管模设计，不同半径的弯管模具同轴叠装在输出轴上，作业时只需要调整导管的对位位置，就能匹配1/2英寸到2英寸区间内不同管径的导管弯折需求，不需要频繁更换模具，大幅减少现场作业的辅助准备时间，模具的型槽弧度完全匹配对应管径的导管外径，弯折过程中可以均匀约束导管管壁，避免薄壁导管出现瘪管、褶皱、弯折处开裂等常见加工缺陷。设备的操作端设置在底座侧方，采用加长杆式操作结构，作业人员可以站在设备侧方完成送料、对位、触发弯折的全流程操作，不需要俯身贴近弯管模区域，操作姿态更符合人体工程学，长时间作业也不容易产生疲劳。从安装边界来看，设备整体占地尺寸控制在小型手推车范畴内，不需要做专门的地基固定，只要放置在平整的水泥地面或者硬质施工地面上就能稳定作业，底座的自重可以抵消弯管过程中产生的反向扭矩，不会出现作业时设备移位的情况。

　　设计过程中重点平衡了设备的便携性与结构刚性，承载底座采用加厚板材弯折成型，在脚轮安装位、驱动单元固定位都做了加强筋结构，避免长期转场颠簸或者大管径弯管作业时出现结构变形，传动链路采用减速增扭设计，不需要大功率动力输入就能输出足够的弯管力矩，适配现场临时取电的使用条件。在实际作业过程中，这类设备可以完成金属导管、薄壁PVC穿线管、小型气路导管的定角度弯折，弯折角度可以通过配套的定位块做预设，批量加工同角度弯管时可以保证弯折精度一致，不需要每一次弯折都做角度测量。

　　和大型固定式弯管设备相比，这款设备不需要固定安装工位，转场灵活，模具集成度高，特别适合零散的现场管路加工作业，比如装修过程中的电路穿线管布设、小型设备安装时的气路管路改造、汽修场景下的小型金属油管弯折等场景，既可以降低作业人员的劳动强度，也能提升现场弯管作业的加工质量，减少因为手工弯管造成的管材浪费。设备的结构设计充分考虑了现场维护的便利性，驱动单元的壳体采用快拆式固定结构，日常清理传动部件灰尘、加注润滑脂时不需要完全拆解整机，弯管模采用标准轴装结构，长期使用出现磨损后可以快速单独更换对应规格的模具，不需要更换整套执行组件，降低后期维护成本。
